Фасонная фрезеровка на станках с ЧПУ

Она востребована при изготовлении пресс-форм, штампов и других изделий сложной формы с неправильной геометрией. Обработка может выполняться на универсальных и копировальных фрезерных станках, но максимальную производительность, высокую точность и безупречное качество обеспечивает оборудование с ЧПУ.

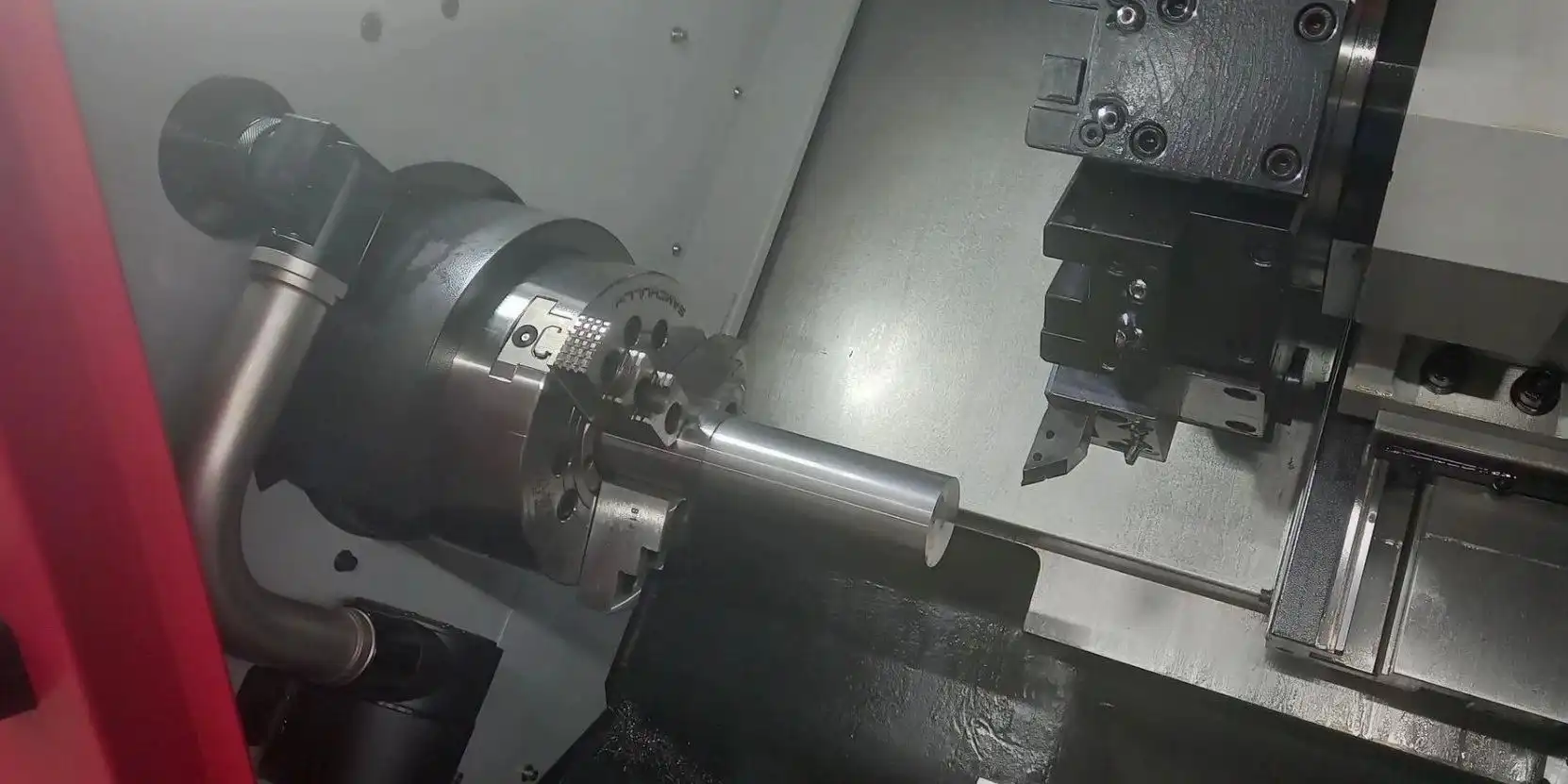

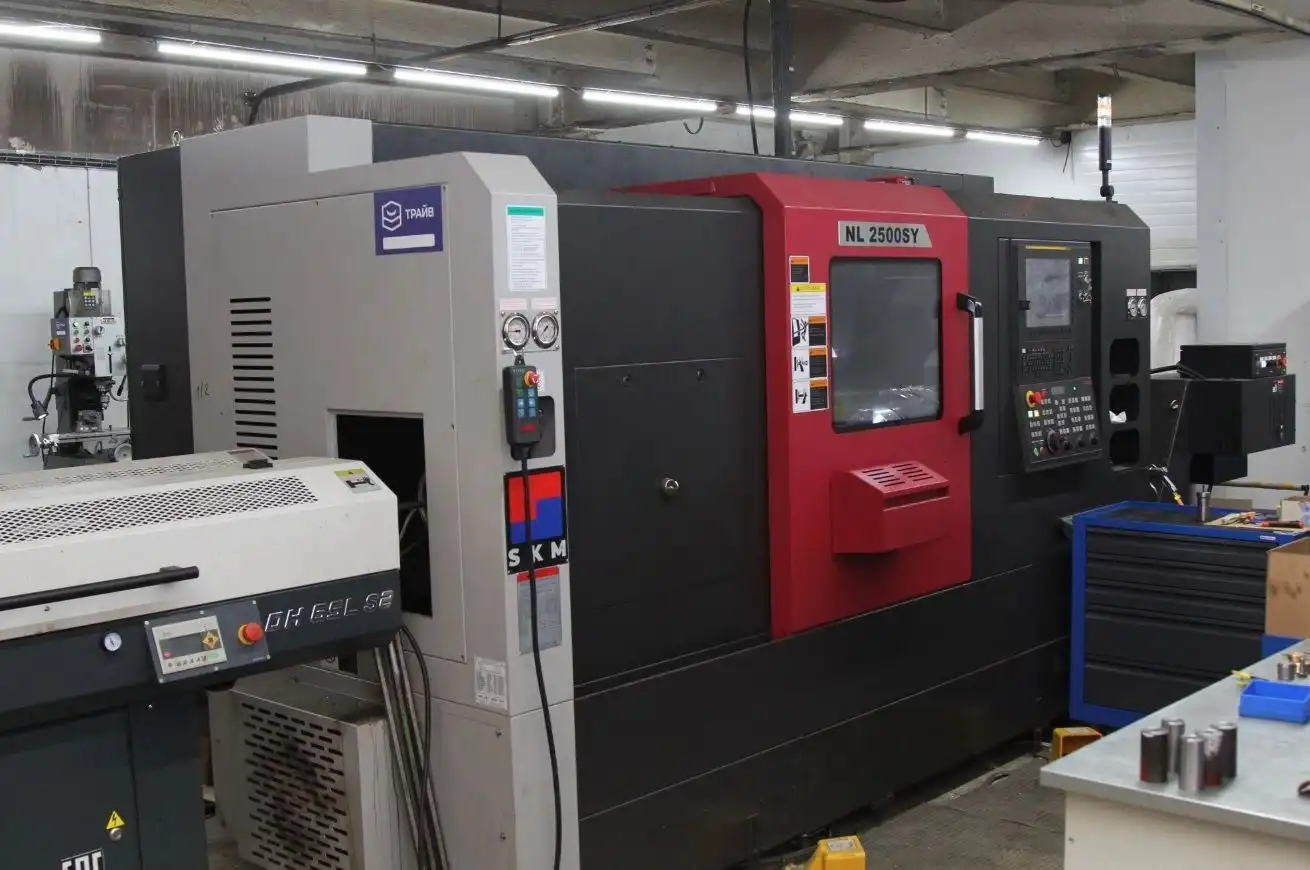

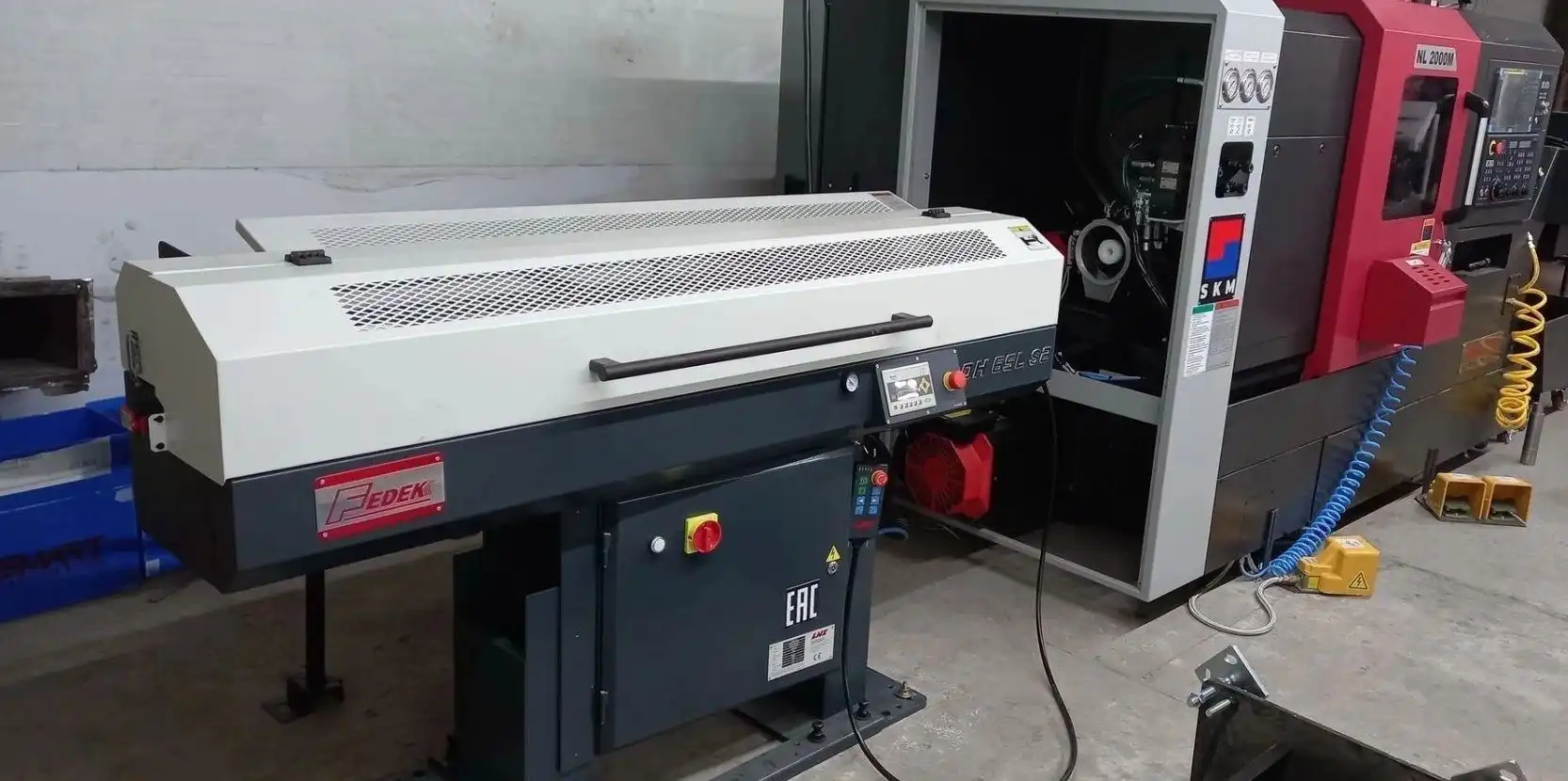

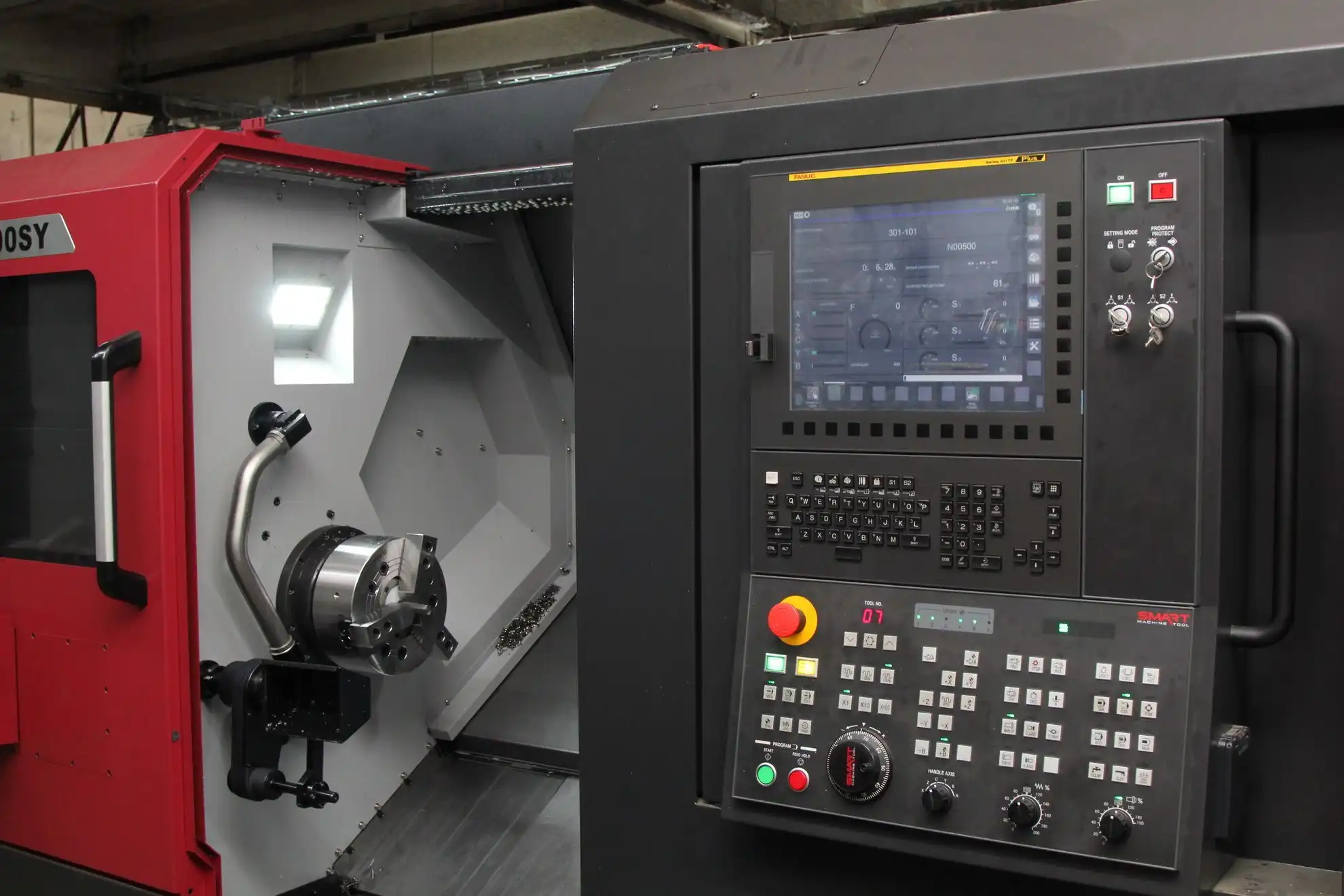

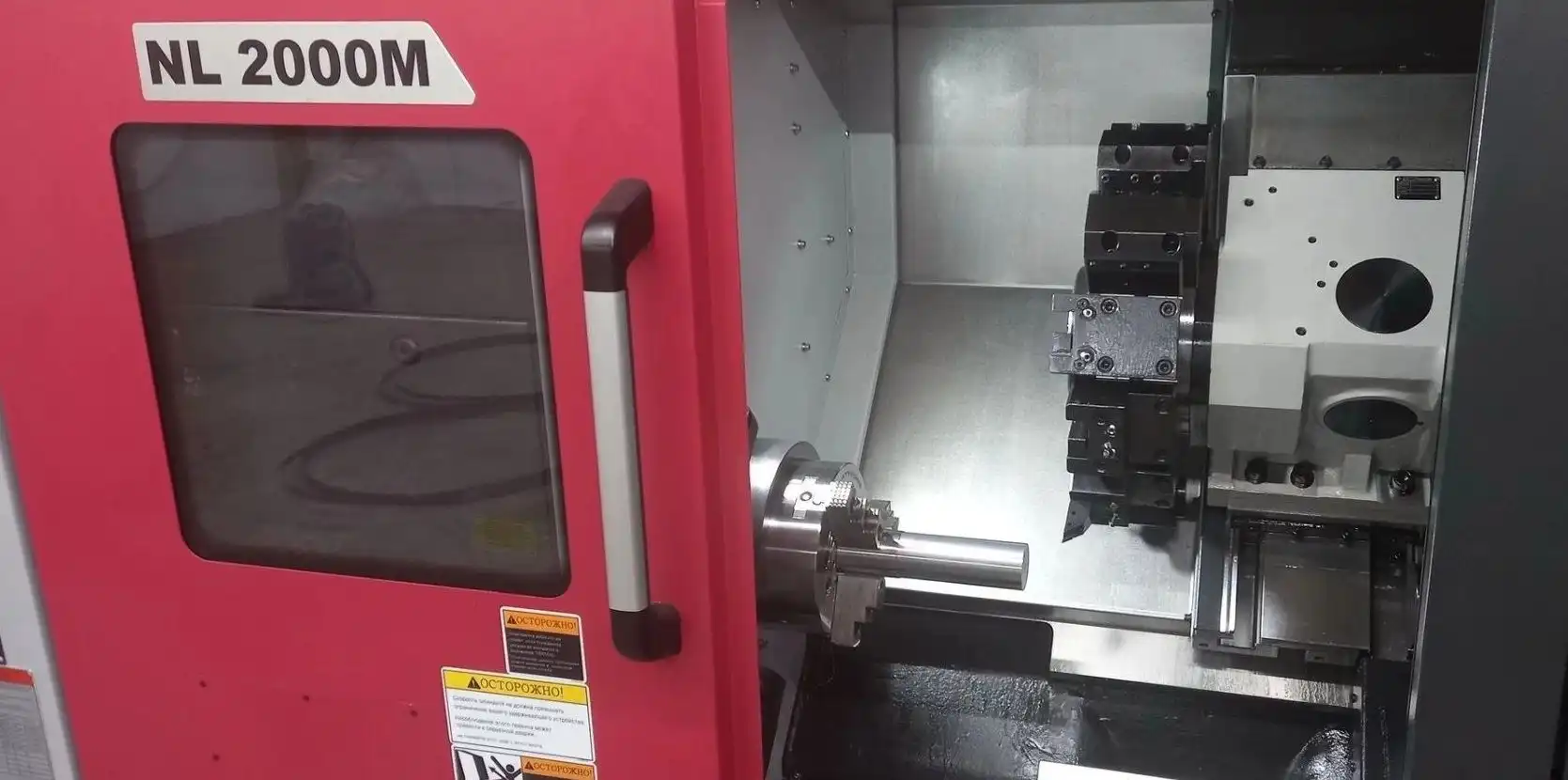

Компания «Трайв» оказывает услуги по изготовлению изделий с криволинейным контуром любой сложности с применением фасонной фрезеровки. Процесс осуществляется на высокотехнологичных обрабатывающих центрах с ЧПУ, которые могут работать с разными видами металлов. Оборудование позволяет воспроизводить детали с нестандартной геометрией по чертежам заказчиков или собственным разработанным макетам с максимальной точностью.

Особенности фасонного фрезерования

С помощью фасонной фрезеровки можно выпускать изделия любой формы и создавать за один проход инструмента контуры, которые состоят из криволинейных линий или сочетают участки разной кривизны с прямыми отрезками. Первый тип поверхностей является простым, второй – сложным.

Нестандартный контур может быть выпуклым, вогнутым или иметь любую другую форму. Из-за сложности деталей скорость фасонного фрезерования примерно на 20-30% ниже, чем при выполнении плоского. Такой метод применяется при изготовлении валиков, изделий с полукруглыми углублениями и в четверть круга.

Различают следующие виды фасонных поверхностей:

• Контурные. Они встречаются у гаечных ключей, рычагов и профильных дисковых кулачков. Контурные поверхности ограничиваются двумя плоскими основаниями и образуют криволинейный профиль только в сечении, которое проводится параллельно.
• Объемные. Обрабатываются на специально копировально-фрезерных станках. Имеют криволинейную форму в сечениях, которые проведены в двух перпендикулярных друг другу направлениях. Они есть в пресс-формах, штампах и на других деталях.

Главное преимущество фасонной фрезеровки заключается в возможности получения изделия с криволинейными контурами любой сложности. При этом сохраняется точность, независимо от объема продукции, которая может быть штучной, мелкосерийной или выпускается крупными партиями. Такой способ фрезерования позволяет снизить затраты времени и сэкономить, уменьшив общую сумму расходов.

Виды инструмента для фасонной фрезеровки

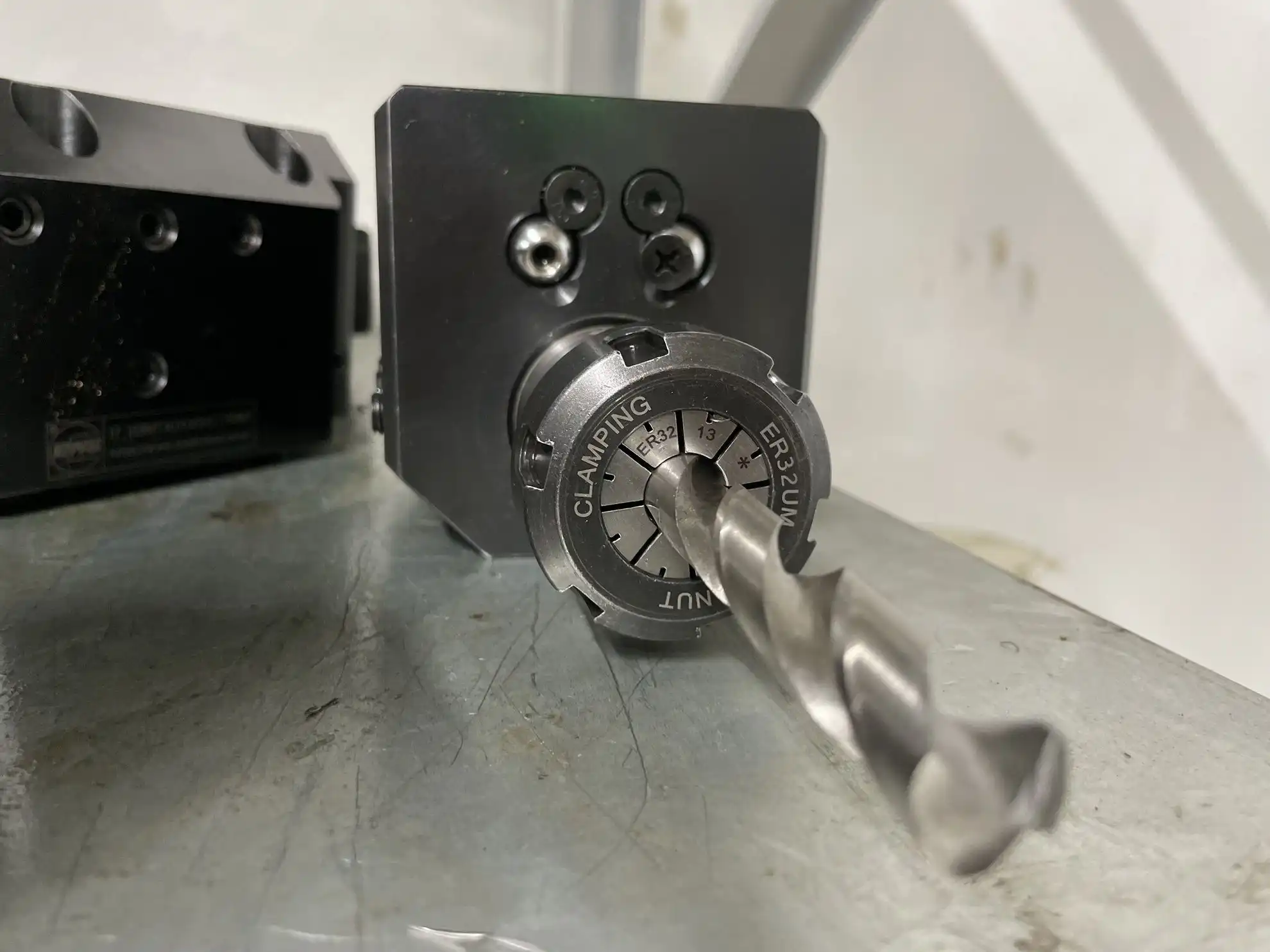

Обработку фасонных поверхностей выполняют с помощью фрез. Они подбираются в зависимости от вида контура, который может быть замкнутым или незамкнутым. В первом случае заготовки чаще всего обрабатывают концевыми фрезами и делают два прохода. Сначала – черновое фрезерование, при котором оставляют припуск 1-2 мм. Затем выполняют чистовую обработку.

Для фрезеровки поверхностей незамкнутого контура, который состоит из прямолинейной направляющей и криволинейной образующей, применяют фасонные фрезы. Они также используются для получения стружечных винтовых канавок метчиков, сверл и других видов режущего инструмента.

Диаметр и профиль фрез подбирают с учетом конфигурации профиля обрабатываемых заготовок. К востребованному типу относятся остроконечные модели. Наиболее эффективно применение фрез, если нужно фрезеровать длинные и узкие фасонные поверхности. Для изготовления инструмента обычно используют быстрорежущую сталь. Фрезы также могут иметь сложную конструкцию и комплектуются многогранными или круглыми твердосплавными пластинками, которые не перетачивают.

При обработке возникают следующие проблемы:

• Наблюдаются риски и волнистость на поверхности готовых деталей. Такие дефекты исправимы и образуются из-за вибрации стола, крупной подачи на зуб фасонной фрезы при фрезеровке или в результате биения инструмента.
• Не совпадает профиль готовых изделий с чертежами. К такому может привести работа по неправильному шаблону, ошибки при комплектовании набора оснастки или плохая заточка зубьев.

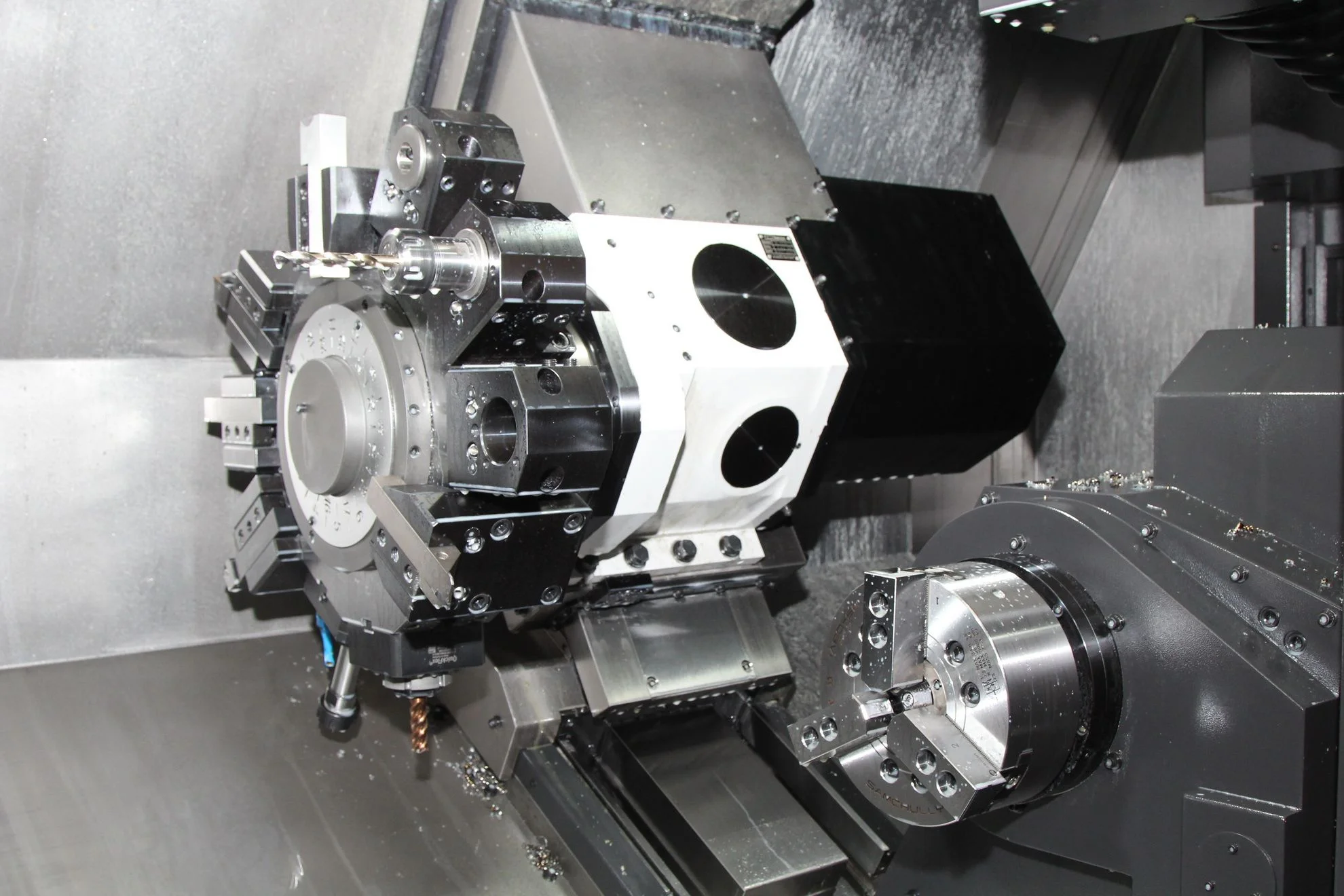

Пространственно-сложные фасонные поверхности получают при фрезеровке концевыми фрезами на обрабатывающих центрах или станках с ЧПУ. Наша компания принимает заказы на обработку заготовок и производство изделий любой сложности из металла, полиамида и других материалов. Все виды работ выполняются на профессиональном уровне точно в оговоренные сроки. Чтобы воспользоваться услугами, позвоните или оставьте заявку на сайте.
