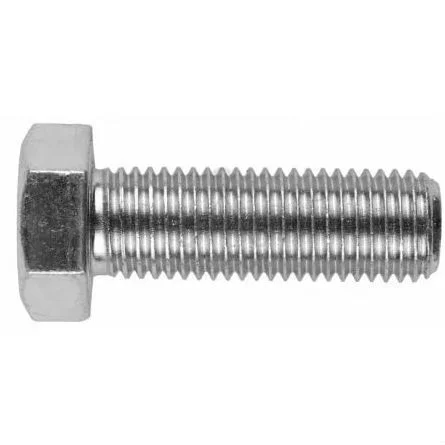

ДИН 933 – стандарт, разработанный Немецким институтом стандартизации и получивший международное распространение. Это достаточно базовое крепёжное изделие, которое не предполагает высокой цены, представлено в большинстве строительных
магазинов. Используется при возведении зданий и конструкций, сборке мебели и машин: вкручивается в паз или пропускается через отверстия. Для распределения нагрузки и фиксации крепежа используют шайбы и гайки.
Головка метиза имеет шестигранную форму, которая позволяет принимать большой крутящий момент (поэтому легко выполняется надёжное затягивание ключом). Её высота – от 2 до 40 мм, размер 5.5-95 мм. Стандартная длина метиза может составлять от 5 мм до 20 см. Болт относится к полнорезьбовым, резьбой покрыт целиком (за исключением области её сбега, то есть окончания).
Диаметр резьбы составляет от 1.6 до 52 (перед числом ставится литера М). Однако в указанных диапазонах есть типоразмеры, которые не рекомендованы авторами норматива к выпуску и, следовательно, купить их может быть проблематично – например, М3.5, М7, М14, М18. Болты по этому ДИН попадают в два класса точности: А для продукции в пределах М24 и не длиннее 15 см, Б – для более крупной. Стандартный шаг по ДИН начинается от 0,35 мм и растёт на 0,05, 0,2, 0,25, 0,5 мм (в зависимости от того, насколько мелкое изделие). Производятся болты из стали (зачастую обработанной для защиты от коррозии – чернёной, оцинкованной), цветных металлов. Бывают аналогичные изделия из полимерных материалов. Стоимость производства невысока.
В ГОСТах ближайшие аналоги немецкого стандарта можно найти под номерами 7798-70, 7805-70. Первый подразумевает класс точности B, второй – А, однако они характеризуются неполной резьбой.
Предлагаем клиентам болты, изготовленные в соответствии с данным стандартом. Закажите партию в шт или в кг. Мы быстро подготовим товар в соответствии с вашими пожеланиями и организуем доставку по России. Обратите внимание на стоимость – цена низкая, поскольку мы избегаем наценок.
Таблица размеров и характеристик болтов DIN 933 с полной резьбой в мм
| D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | |
| K | 2 | 2,8 | 3.5 | 4 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11,5 | |
| C | мин. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 |
| макс. | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | |
| R | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | |
| А | 1,5 | 2,1 | 2,4 | 3 | 4 | 4,5 | 5,3 | 6 | 6 | 7,5 | |
| S | DIN 933 | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 |
| ISO 4017 | 16 | 18 | 21 | ||||||||
| e | DIN 933 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 |
| ISO 4017 | 17,77 | 20,03 | 23,36 | ||||||||
| D | М20 | M22 | М24 | М27 | М30 | M36 | M42 | M48 | M56 | M64 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
| K | 12.5 | 14 | 15 | 17 | 18.7 | 22.5 | 26 | 30 | 35 | 40 | |
| C | мин. | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 |
| макс. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |
| R | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | |
| А | 7,5 | 7,5 | 9 | 9 | 10,5 | 12 | 13,5 | 15 | 16,5 | 18 | |
| S | DIN 933 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
| ISO 4017 | 34 | ||||||||||
| e | DIN 933 | 33,53 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
| ISO 4017 | 37,72 | ||||||||||
Обозначения:
D - номинальный диаметр резьбы
P - шаг резьбы
K - высота головки болта
С - высота подголовка
R - радиус
А - сбег резьбы, макс.
S - размер шестигранной головки под ключ
e - диаметр описанной окружности, не менее
L - длина болта
