    DIN 1477 Штифт насеченный с плоской головкой

    Аналоги:

    Обозначение "Аналог товара" - не является на 100% гарантией, что аналог будет точной копией исходного изделия (по техническим параметрам, по цветовой палитре и т.д.). Для избежания ошибок, рекомендуем Вам проконсультироваться с нашими специалистами.


    Информация, представленная на сайте носит справочных характер, и не является публичной офертой.

    DIN 1477 Штифт насеченный с плоской головкой

    По стандарту DIN 1477 изготавливаются насеченные штифты, снабженные головкой плоской формы. Такой крепежный элемент подставляет собой металлический стержень с насечками по бокам, он устанавливается в подготовленное отверстие и фиксирует детали в правильном положении друг относительно друга.

    Головка плоской формы полностью помещается в отверстие и не выступает над поверхностью.

    Штифты такого типа востребованы в различных машиностроительных отраслях: их используют при сборке автомобилей, станков, приборов, спецтехники и не только. Для производства используется углеродистая сталь с покрытием или без покрытия, аналог изготавливается по стандарту ISO 8747.

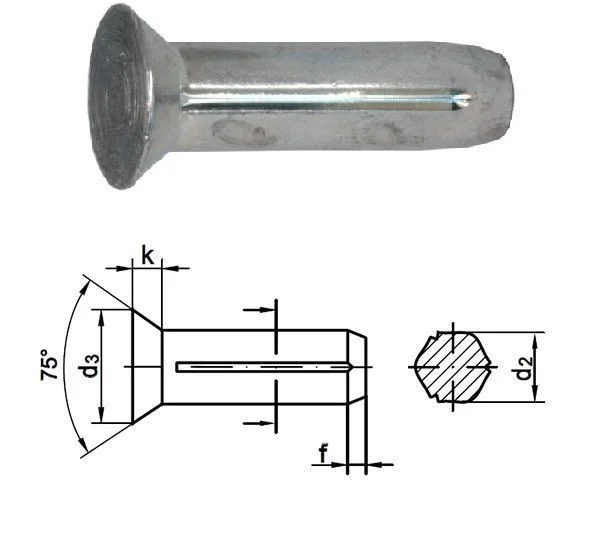

    Размеры штифтов DIN 1477 с потайной головкой и насечкой в мм

    d1 1.4 1.6 1.7 2 2.3 2.5 2.6 3 4 5 6
    d3 2.5 2.8 3 3.5 4 4.4 4.5 5.2 7 8.8 10.5
    k 0.2 0.8 0.9 1 1.2 1.2 1.3 1.4 2 2.5 3
    l Сталь
    3 + + + + + + +
    4 + + + + + + + +
    5 + + + + + + + +
    6 + + + + + + + + +
    7 + + + + + + + + + + +
    8       + + + + + + + +
    10       + + + + + + + +
    12       +       + + + +
    15               + + + +
    18               + + + +
    20                 + + +
    22                   + +
    25                 + + +
    28                     +
    30                   + +
    l Алюминий
    3 + + + + +   +
    4 + + + + +   + +
    5 + + + + + + + +
    6 + + + + + + + + +
    7 + + + + +   + + + +
    8       + + + + + + +
    10       + + + + + + +
    12               + + +
    15               + + +
    18               + + +
    20                 + +
    22                   +
    25                   +
    d1 1.4 1.6 1.7 2 2.3 2.5 2.6 3 4 5 6
