    Анкер химический

    Химические анкеры – это особый тип крепежа, предназначенный для установки в пустотелые и пористые материалы. В отличие от других видов анкеров, он обеспечивает прочную фиксацию в материале за счет сил адгезии, а не за счет механического распирания и силы трения. Такое изделие представляет собой капсулу со специальным клеевым составом и металлическую крепёжную вставку в виде шпильки или резьбового стержня.

    Химический анкер также называют жидким или вклеивающим из-за особого принципа его использования.

    Назначение и принцип действия

    Химический анкер устанавливается в предварительно просверленное отверстие в материале, его диаметр должен на 2-3 мм превышать диаметр металлического крепежного элемента. Отверстие тщательно очищается от пыли, и в него помещается клеящий состав. Он заполняет поры основания, в него помещают крепежный элемент. После окончательного затвердевания состава он обеспечивает прочное соединение материала с крепежным изделием, извлечение крепежа без повреждения материала становится невозможным.

    Клеящее вещество химического анкера обычно состоит из нескольких основных компонентов: это специальная синтетическая смола с отвердителем, они взаимодействуют между собой при контакте с кислородом. В результате образуется прочное соединение, которое заполняет и связывает все полости и пустоты материала основания. Продолжительность полного затвердевания вещества может составлять от нескольких часов до суток, только после завершения этого процесса крепеж становится по-настоящему прочным.

    Основные разновидности химических анкеров

    В зависимости от способа применения и используемого рабочего состава анкеры принято делить на две основные разновидности:

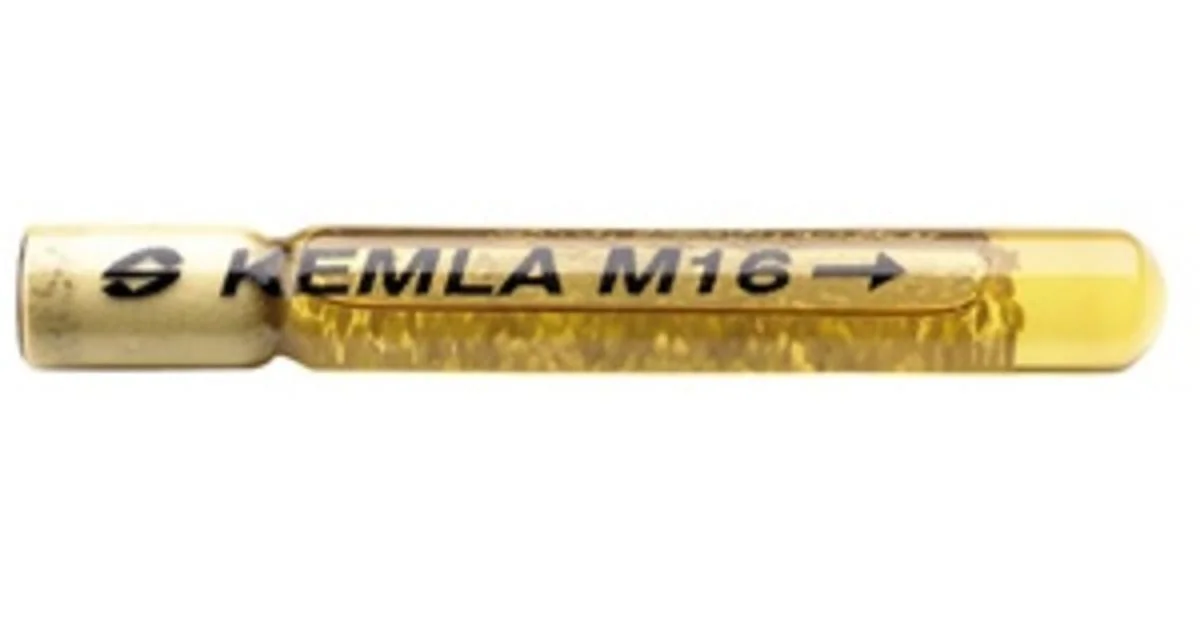

    • Ампульные. Они изготавливаются в виде капсулы (ампулы), заполненной клеящим веществом. Капсула помещается в отверстие, затем в нее вставляется крепёжный элемент. При разрушении целостности капсулы клеящая смесь контактирует с кислородом, в результате взаимодействия смолы с отвердителем образуется прочное соединение. Эта разновидность анкеров обычно используется для работы с полнотелыми материалами – ее можно применять для установки в отверстия в кирпичной кладке или бетоне.
    • Инъекционные (инжекционные). Анкер изготавливается в виде картриджа с двумя отсеками, для установки используется специальный монтажный пистолет. Этот вид анкеров удобен для работы с пустотелыми и пористыми материалами: в отверстие вставляется пластиковая гильза, чтобы избежать избыточного распространения материала. В нее помещается клеящее вещество, в затем вставляется крепеж. После затвердевания смолы он прочно фиксируется в материале.

    С помощью анкеров инъекционного типа решается проблема крепления различных конструкций к стенам из пористых материалов, имеющих невысокую плотность. Их можно использовать для крепления к ячеистому бетону, керамзитобетону, газобетону, кладке из поризованного кирпича, а также для установки в блоки из известняка или песчаника. Это обеспечило анкерам широкую востребованность в строительных и отделочных работах.

    Возможности применения в строительстве

    Химические анкеры стали наиболее востребованными для решения следующих строительных задач:

    • Установка элементов арматуры для ответственных конструкций. Благодаря высокой прочности соединения и надежности фиксации они могут использоваться в строительстве мостов, туннелей, установке эстакад, лестниц и других тяжелых конструкций.
    • Монтаж различных строительных конструкций к стенам и перекрытиям из пустотелых и полнотелых материалов.
    • Установка балконов, ворот, монтаж кровель и решение других задач в частном домостроении. В пустотелые материалы невозможно устанавливать другие виды анкеров, применение химического крепежа остается наиболее эффективным решением.
    • Монтаж различного оборудования внутри и снаружи дома. Такие приспособления используются при креплении встроенной подвесной сантехники, спутниковых антенн, установке светильников и множества других видов оснащения.
    • Установка конструкций, которые в дальнейшем будут постоянно находиться в условиях воздействия влажности. Составы, применяемые в химических анкерах, не разрушаются под воздействием влаги, поэтому такой тип крепежа гарантирует надёжную фиксацию.

    Полученное соединение приобретает устойчивость ко всем видам нагрузок, в том числе к динамическим, статическим и вибрационным внешним воздействиям. При этом оно обладает высокой прочностью на разрыв, анкер надежно препятствует выдергиванию крепежного элемента. Соединение становится настолько прочным, что демонтировать его возможно только при частичном разрушении основания.

    Важное преимущество химических анкеров, в сравнении с распорными и другими разновидностями – возможность установки недалеко от края конструкции или на небольшом расстоянии друг от друга. При их установке на поверхности материала не возникают сколы и трещины, между крепежными точками можно оставлять минимум свободного пространства. Если требуется проводить монтаж различных конструкций в пористый кирпич и другие материалы с невысокой несущей способностью, это наиболее надежное решение.

    Условия покупки в компании «Трайв-Комплект»

    Наша организация предлагает поставки химических анкеров всех существующих разновидностей: в продаже представлен большой выбор продукции высокого качества. Заказать ее предлагается оптовыми партиями: возможна продажа мелким и крупным оптом, а также постоянное сотрудничество. Гарантируется качество продукции: в ассортимент вошли товары от лучших изготовителей, проводится обязательная проверка качества товаров.

    Чтобы оформить заказ, получите консультации наших специалистов по телефону. Гарантируется доступная стоимость всех видов продукции благодаря прямым поставкам от изготовителей. Воспользуйтесь выгодным предложением «Трайв-Комплект»!

    Tuote Vaarna Poran kpl/pcs
    KEM 8 M 8 10 10/500
    KEM 10 M 10 12 10/500
    KEM 12 M 12 14 10/200
    KEM 16 M 16 18 10/200
    KEM 20 M 20 25 6/60
    KEM 24 M 24 28 6/60
    KEM 30 M 30 35 6/60
    Требуемое время выдержки химического анкера для бетона A-VE 410
    Температура материала основания °С Время схватывания мин. Нагружать через мин.
    25 3 30
    15 6 36
    5 12 42
    -5 50 90
    Эксплуатационные характеристики при стандартной глубине анкеровки в тяжелый бетон В20 (С20/25)
    Диаметр анкера, мм Диаметр отверстия, мм Стандартная глубина анкеровки, мм Макс. нагрузка, кН* Расчетная нагрузка, кН* Рекомендуемая нагрузка, кН* Рекомендуемое расстояние от края, мм Рекомендуемое расстояние между осями анкеров, мм
    на вырыв на срез на вырыв на срез на вырыв на срез на вырыв на срез
    М8 10 80 22,2 10,1 10,2 8,1 7,3 5,8 80 100 100
    М10 12 90 36,6 15,6 18,1 12,5 13,0 8,9 90 130 130
    М12 14 110 50,5 23,1 24,7 18,5 17,7 13,2 110 150 140
    М16 18 125 79,0 41,8 38,8 33,5 27,8 23,9 130 170 170
    М20 24 170 101,3 66,8 49,7 53,4 35,5 38,2 150 190 210
    М24 28 210 136,6 95,7 64,3 76,6 46,0 54,7 190 240 240
    М30 35 280 237,1 123,0 115,3 97,0 82,4 69,3 300 350 350
    Технологическое оборудование к химическому анкеру для бетона А-VE 410 ml
    Металлическая щетка-ёршик для прочистки отверстий Металлическая щётка для прочистки отверстия, химический анкер для бетона купить по оптовой цене
    Насос для продувки отверстий Насос для продувки отверстия
    Металлические сетчатые гильзы для пустотелых оснований Металлические гильзы для пустотелых оснований
    Пластмассовая сетчатая гильза для пустотелых оснований Пластмассовая гильза для пустотелых оснований
    Пистолет для химического анкера для бетона Пистолет для инжекционной массы (химического анкера)
    Сопло-смеситель Сопло-смеситель, химический анкер для бетона купить по оптовой цене
    Резьбовая оцинкованная шпилька-анкер Резьбовая оцинкованная шпилька-анкер
    Необходимое время выдержки химического анкера для кирпича, бетона ITH 345 Ve Sormat
    Температура материала основания °С Время схватывания Нагружать через
    +40 1,5 мин. 15 мин.
    +30 4 мин. 25 мин.
    +20 6 мин. 45 мин.
    +10 15 мин. 1 час 20 мин.
    0 45 мин. 7 часов
    -5 1 час 30 мин. 14 часов
    -10 1 час 30 мин. 24 часа
    Размеры и параметры установки химического анкера для кирпича, бетона ITH 345 Ve Sormat в полнотелых материалах
    Размер шпильки Размер гайки под ключ, мм Диаметр отверстия в прикрепляемом материале, мм Диаметр отверстия в материале основания, мм Мин. глубина отверстия, мм Глубина анкеровки, мм Теоретический расход состава, мл
    M8 13 9 10 80 80 5
    M10 17 12 12 90 90 7
    M12 19 14 14 110 110 12
    M16 24 18 18 125 125 22
    M20 30 22 24 170 170 52
    M24 36 26 28 210 210 87
    М30 46 32 35 280 280 180
    Технические характеристики химического анкера для кирпича, бетона ITH 345 Ve Sormat со шпильками
    Размер шпильки Материал шпильки Мин. толщина материала основания, мм Глубина анкеровки, мм Момент затяжки, Нм Допустимые нагрузки, кН в сжатой зоне бетона С20/25 Допустимые нагрузки, кН в растянутой зоне бетона С20/25
    Вырыв Срез Вырыв Срез
    M8 сталь 5.8 110 80 10 8.6 5.1 4.3 3.3
    M10 сталь 5.8 120 90 20 13.5 8.6 6.2 5.6
    M12 сталь 5.8 140 110 40 19.7 12.0 9.1 7.5
    M16 сталь 5.8 161 125 80 28.0 22.3 13.7 12.3
    M20 сталь 5.8 218 170 120 44.4 34.9 23.3 18.0
    M24 сталь 5.8 266 210 160 61.0 50.3 34.6 23.7
    М30 сталь 5.8 350 280 200 93.9 65.5 66.9 37.8
    Параметры установки и характеристики химического анкера для кирпича, бетона ITH 345 Ve Sormat с арматурой
    Диаметр арматуры, мм Класс арматуры Диаметр отверстия, мм Глубина анкеровки, мм Теоретический расход состава, мл Допустимые нагрузки, кН в сжатой зоне бетона С20/25 Допустимые нагрузки, кН в растянутой зоне бетона С20/25
    Вырыв Срез Вырыв Срез
    8 A500HV 12 80 6 9.6 6.7 4.3 3.3
    10 A500HV 14 90 11 13.5 10.5 6.2 5.6
    12 A500HV 16 110 21 19.7 14.8 9.1 7.5
    14 A500HV 18 115 34 24.1 20.0 11.0 9.9
    16 A500HV 20 125 46 28.0 26.2 13.7 12.3
    20 A500HV 24 170 83 44.4 41.0 23.3 18.0
    25 A500HV 32 210 134 61.0 56.6 36.0 25.7
    28 A500HV 35 250 278 79.2 62.5 56.5 33.6
    32 A500HV 40 280 567 93.9 69.3 66.9 41.1
    Номенклатура технологического оборудования к химическому анкеру для кирпича, бетона ITH 345 Ve Sormat
    Тип Изображение
    ISL смеситель ISL смеситель.
    ISL EXT удлинитель, 250 мм ISL EXT удлинитель смесителя
    Механический пистолет IPU 345 IPU 345 пистолет для химического анкера для кирпича
    Насос IPUM 280 мм Насос для продувки отверстий IPUM 280 мм
    Метал. щетка для прочистки отверстий Ø 10x300 Круглая металлическая щетка
    Метал. щетка для прочистки отверстий Ø 13x300 --//--
    Метал. щетка для прочистки отверстия Ø 18x300 --//--
    Метал. щетка для прочистки отверстия Ø 28x300 --//--
    Заглушка ТТ 24 Заглушка ТТ для химического анкера для кирпича
    Заглушка ТТ 28 --//--
    Заглушка ТТ 32 --//--
    Заглушка ТТ 35 --//--
    Заглушка ТТ 38 --//--
    Требуемое время выдержки химического анкера для газобетона, бетона Sormat ITH 165 Pe
    Температура материала основания °С Время схватывания Нагружать через
    +35 2 мин. 20 мин.
    +30 4 мин. 25 мин.
    +20 6 мин. 45 мин.
    +10 15 мин. 1 час 20 мин.
    +5 25 мин. 2 часа
    0 45 мин. 3 часа
    -5 1 час 30 мин. 6 часов
    Размеры и параметры установки химического анкера в полнотелых материалах
    Размер шпильки Размер гайки под ключ, мм Диаметр отверстия в прикрепляемом материале, мм Диаметр отверстия в материале основания, мм Мин. глубина отверстия, мм Глубина анкеровки, мм Теоретический расход химического анкера, мл
    M8 13 9 10 80 80 5
    M10 17 12 12 90 90 7
    M12 19 14 14 110 110 12
    M16 24 18 18 125 125 22
    M20 30 22 24 170 170 52
    M24 36 26 28 210 210 87
    Размеры и параметры установки химического анкера в пустотелых материалах
    Размер шпильки Размер гайки под ключ, мм Диаметр отверстия в прикрепляемом материале, мм Диаметр отверстия в материале основания, мм Мин. глубина отверстия, мм Глубина анкеровки, мм Теоретический расход химического анкера, мл
    M8 13 9 16 90 85 18
    M10 17 12 16 90 85 18
    M12 19 14 20 90 85 27
    M16 24 18 20 90 85 27
    Технические характеристики химического анкера в сжатой зоне бетона С20/25
    Размер шпильки Материал шпильки Мин. толщина материала основания, мм Глубина анкеровки, мм Момент затяжки, Нм Допустимые нагрузки, кН
    Вырыв Срез
    M8 сталь 5.8 110 80 10 6.3 5.1
    M8 А4-70 110 80 10 6.3 6.0
    M10 сталь 5.8 120 90 20 13.8 8.6
    M10 А4-70 120 90 20 13.8 9.2
    M12 сталь 5.8 140 110 40 13.9 12.0
    M12 А4-70 140 110 40 13.9 13.7
    M16 сталь 5.8 160 125 60 19.8 22.0
    M16 А4-70 160 125 60 19.8 25.2
    M20 сталь 5.8 215 170 120 29.8 34.9
    M20 А4-70 215 170 120 29.8 39.4
    M24 сталь 5.8 260 210 150 37.7 50.3
    M24 А4-70 260 210 150 37.7 56.8
    Технические характеристики химического анкера в газобетоне
    Размер шпильки Материал шпильки Глубина анкеровки, мм Допустимые нагрузки, кН (газобетон 400 кг/м3) Допустимые нагрузки, кН (газобетон 450 кг/м3) Допустимые нагрузки, кН (газобетон 500 кг/м3)
    Вырыв Вырыв Вырыв
    M8 сталь 5.8 80 0.6 0.7 0.7
    M10 сталь 5.8 80 0.7 1.0 1.1
    M12 сталь 5.8 80 0.95 1.2 1.3
    Технические характеристики химического анкера в пустотелом материале (лёгкий керамзит fb ≥ 2,7 МН/м2)
    Размер шпильки Материал шпильки Глубина анкеровки, мм Допустимые нагрузки, кН
    Вырыв
    M8 сталь 5.8 85 2.1
    M10 сталь 5.8 85 2.1
    M12 сталь 5.8 85 2.1
    M16 сталь 5.8 85 2.1
    Номенклатура технологического оборудования к химическому анкеру для газобетона, бетона Sormat ITH 165 Pe
    Тип Изображение
    ISL смеситель ISL смеситель
    ISL EXT удлинитель, 250 мм ISL EXT удлинитель смесителя химического анкера
    IPU 150/300 механический пистолет для химического анкера IPU 150/300 пистолет для химического анкера для газобетона
    IOV M6-M8 (12x50) пластиковая сетчатая гильза для химического анкера Сетчатая гильза для химического анкера для бетона, газобетона
    IOV M8-M10 (16x85) пластиковая сетчатая гильза --//--
    IOV M8-M10 (16x135) пластиковая сетчатая гильза --//--
    IOV M12-М16 (20x85) пластиковая сетчатая гильза --//--
    IOV-M M6-M8 (12x1000) металлический сетчатый рукав для химического анкера Сетчатый рукав для химического анкера для бетона, газобетона
    IOV-M M10 (16x1000) металлический сетчатый рукав --//--
    IOV-M M12-М16 (22x1000) металлический сетчатый рукав --//--
    ISH M6x48 металлическая оцинкованная втулка с внутренней резьбой IOV металлическая втулка
    ISH M8x80 металлическая оцинкованная втулка с внутренней резьбой --//--
    ISH M10x80 металлическая оцинкованная втулка с внутренней резьбой --//--
    ISH M12x80 металлическая оцинкованная втулка с внутренней резьбой --//--
    Насос для продувки отверстий IPUM 280 мм Насос для продувки отверстий IPUM 280 мм
    Метал. щетка для прочистки отверстий Ø 10x300 Металлическая щетка для прочистки отверстия
    Метал. щетка для прочистки отверстий Ø 13x300 --//--
    Метал. щетка для прочистки отверстия Ø 18x300 --//--
    Метал. щетка для прочистки отверстия Ø 28x300 --//--
    Требуемое время выдержки
    Температура материала основания °С Время схватывания мин. Нагружать через мин.
    25 3 30
    15 6 36
    5 12 42
    -5 50 90
    Технические характеристики химического анкера при стандартной глубине анкеровки в тяжелый бетон В20 (С20/25)
    Диаметр анкера, мм Диаметр отверстия, мм Стандартная глубина анкеровки, мм Макс. нагрузка, кН* Расчетная нагрузка, кН* Рекомендуемая нагрузка, кН* Рекомендуемое расстояние от края, мм Рекомендуемое расстояние между осями анкеров, мм
    на вырыв на срез на вырыв на срез на вырыв на срез на вырыв на срез
    М8 10 80 20,2 10,1 8,1 8,1 5,8 5,8 80 100 100
    М10 12 90 28,5 15,6 11,4 12,5 8,1 8,9 90 130 130
    М12 14 110 40,5 23,1 16,2 18,5 11,6 13,2 110 150 140
    М16 18 125 69,2 41,8 27,7 33,5 19,8 23,9 130 170 170
    М20 24 170 89,9 66,8 40,7 53,4 29,1 38,2 150 190 210
    М24 28 210 112,6 95,7 46,3 76,6 33,1 54,7 190 240 240
    М30 35 280 123,0 97,0 69,3 300 350 350
    Технологическое оборудование к химическому анкеру (инжекционной массе)
    Металлическая щетка-ёршик для прочистки отверстий Металлическая щетка для прочистки отверстия
    Насос для продувки отверстий Насос для продувки отверстия
    Металлические сетчатые гильзы для химического анкера Металлические сетчатые гильзы для химического анкера
    Пластмассовая сетчатая гильза для химического анкера Пластмассовая сетчатая гильза для химического анкера
    Пистолет для инжекционной массы (химического анкера) Пистолет для инжекционной массы (химического анкера)
    Сопло-смеситель Сопло-смеситель
    Резьбовая оцинкованная шпилька-анкер Резьбовая оцинкованная шпилька-анкер

    Размеры и технические характеристики химических анкеров-капсул KEM-VE Sormat

    Артикул Размер Шпилька Класс прочности шпильки Размер гайки под ключ, мм Диаметр сверла мм Глубина отверстия и анкеровки, мм Толщина материала основания мин., мм Момент затяжки гайки Нм Упаковка шт. Вес кг/ 1000 шт. Допустимые нагрузки, кН
    (сжатая зона бетона С 20/25)
    Вырыв Срез
    72808 KEM-VE 8 М8 сталь 5.8 13 10 80 110 10 10 / 500 8,2 7,9 5,1
    72808 KEM-VE 8 М8 А4-70 13 10 80 110 10 10 / 500 8,2 7,9 5,9
    72810 KEM-VE 10 М10 сталь 5.8 17 12 90 120 20 10 / 500 11,5 11,9 8,0
    72810 KEM-VE 10 М10 А4-70 17 12 90 120 20 10 / 500 11,5 11,9 9,2
    72812 KEM-VE 12 М12 сталь 5.8 19 14 110 140 40 10 / 200 18,0 15,9 12,0
    72812 KEM-VE 12 М12 А4-70 19 14 110 140 40 10 / 200 18,0 15,9 13,3
    72816 KEM-VE 16 М16 сталь 5.8 24 18 125 160 80 10 / 200 32,0 19,8 22,3
    72816 KEM-VE 16 М16 А4-70 24 18 125 160 80 10 / 200 32,0 19,8 25,2
    72820 KEM-VE 20 М20 сталь 5.8 30 25 170 220 120 6 / 60 107,0 29,8 34,9
    72820 KEM-VE 20 М20 А4-70 30 25 170 220 120 6 / 60 107,0 29,8 39,4
    72824 KEM-VE 24 М24 сталь 5.8 36 28 210 260 180 6 / 60 148,0 35,7 50,3
    72824 KEM-VE 24 М24 А4-70 36 28 210 260 180 6 / 60 148,0 35,7 56,8
    72830 KEM-VE 30 М30 сталь 5.8 46 35 280 350 300 6 / 30 374,7 59,0 80,1
    72830 KEM-VE 30 М30 А4-70 46 35 280 350 300 6 / 30 374,7 59,0 42,1

    Размеры и параметры установки резьбовых шпилек

    Просмотров: 1201
    Обратный звонок

    Введите ваши данные и мы перезвоним вам




    Минимальная сумма заказа составляет 3 000 рублей.


    Тип шпильки Размер шпильки Размер гайки под ключ Толщина прикрепляемого материала мм Диаметр сверла мм Мин. глубина сверления (анкеровки) мм Момент затяжки Нм Допустимые нагрузки* кН
    (ненапряжённый бетон С 20/25)
    Вырыв Срез
    KEVA 8x110 M8 13 15 10 80 11 9,1 5,4
    VKS 8x110 M8 13 20 10 80 11 9,1 5,4
    VH 8x110 M8 13 20 10 80 11 9,1 5,4
    KEVA 10x130 M10 17 20 12 90 22 11,4 8,6
    VKS 10x130 M10 17 25 12 90 22 11,4 8,6
    VH 10x130 M10 17 25 12 90 22 11,4 8,6
    KEVA 12x160 M12 19 30 14 110 38 14,5 12,5
    VKS 12x160 M12 19 35 14 110 38 14,5 12,5
    VH 12x160 M12 19 35 14 110 38 14,5 12,5
    KEVA 16x190 M16 24 40 18 125 95 20,3 23,3
    VKS 16x190 M16 24 45 18 125 95 20,3 23,3
    VH 16x190 M16 24 45 18 125 95 20,3 23,3
    KEVA 20x260 M20 30 60 24 170 170 27,8 36,6
    VKS 20x260 M20 30 70 24 170 170 27,8 36,6
    VH 20x260 M20 30 70 24 170 170 27,8 36,6
