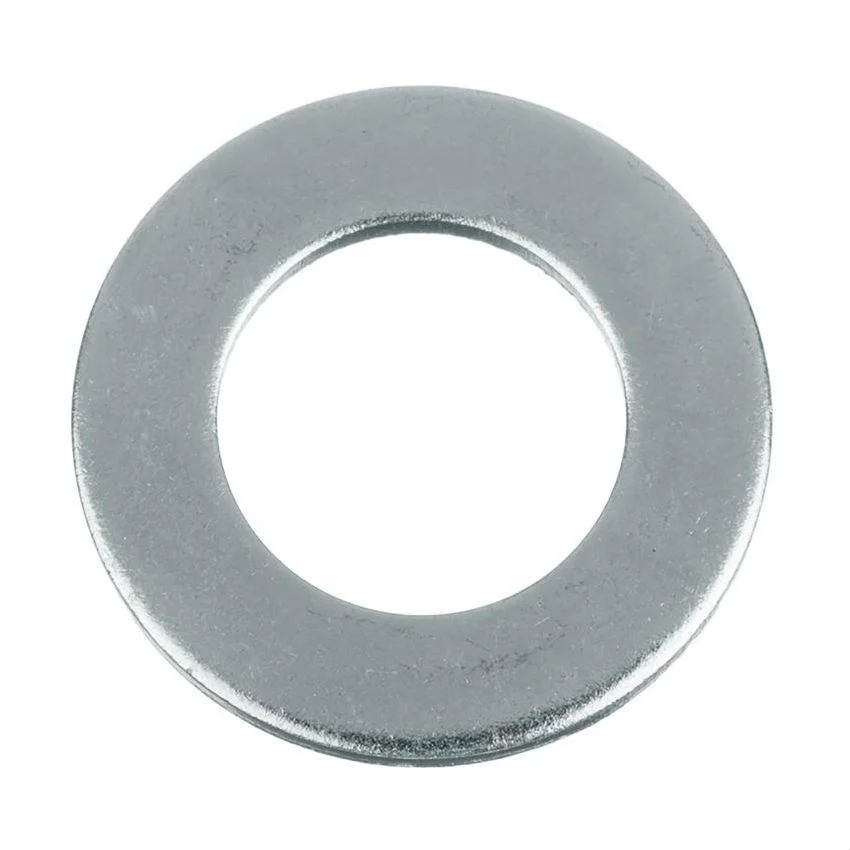

Шайба DIN 125 — это крепежный элемент с плоской формой, предназначенный для обеспечения более надежного соединения. В зависимости от класса точности и материала, шайбы могут быть изготовлены из различных металлов, включая нержавеющую сталь. Плоские шайбы соответствуют стандартам DIN, что гарантирует их качество и надежность.
Где и как купить?
Если вы хотите купить плоские шайбы, существует множество опций. Наш магазин предлагает широкий каталог продукции, включая различные размеры и классы.
Ключевые характеристики
- Стандарт: соответствуют стандартам DIN и GOST.
- Материал: нержавеющая сталь, оцинкованный металл.
- Диаметр: от 3 мм до 48 мм.
- Резьба: может быть как стандартной, так и метрической.
Следует отметить, что оцинковывание шайбы повышает ее коррозионную устойчивость, что делает ее идеальным выбором для использования в сложных условиях.
Сравнение с другими видами шайб
Если вы уже знакомы с стопорными и многолапчатыми шайбами, то стоит знать, что плоская шайба DIN 125 идеально подходит для соединений, где не требуется дополнительное стопорение. Они просты в использовании и доступны по относительно низкой цене.
Итог
Шайба плоская DIN 125 — это надежный и практичный крепежный элемент, который можно легко купить в интернете или специализированных магазинах. Соблюдая стандарты DIN и GOST, эти шайбы являются отличным выбором для различных соединений. Оцинкованные шайбы, благодаря своей коррозионной устойчивости, особенно рекомендованы для использования в сложных условиях.
DIN 125 размеры
В таблице представлены основные размеры плоской шайбы стандарта ДИН 125.
| d | d1 | d2 | s | |
|---|---|---|---|---|
| Плоская шайба DIN125 | M2 | 2.2 | 5.0 | 0.3 |
| M2.5 | 2.7 | 6.0 | 0.5 | |
| M3 | 3.2 | 7.0 | 0.5 | |
| M4 | 4.3 | 9.0 | 0.8 | |
| M5 | 5.3 | 10.0 | 1.0 | |
| M6 | 6.4 | 12.0 | 1.6 | |
| M8 | 8.4 | 16.0 | 1.6 | |
| M10 | 10.5 | 20.0 | 2.0 | |
| M12 | 13.0 | 24.0 | 2.5 | |
| M14 | 15.0 | 28.0 | 2.5 | |
| M16 | 17.0 | 30.0 | 3.0 | |
| M18 | 19.0 | 34.0 | 3.0 | |
| M20 | 21.0 | 37.0 | 3.0 | |
| M22 | 23.0 | 39.0 | 3.0 | |
| M24 | 25.0 | 44.0 | 4.0 | |
| M27 | 28.0 | 50.0 | 4.0 | |
| M30 | 31.0 | 56.0 | 4.0 | |
| M33 | 34.0 | 60.0 | 5.0 | |
| M36 | 37.0 | 66.0 | 5.0 | |
| M39 | 40.0 | 72.0 | 6.0 | |
| M42 | 43.0 | 78.0 | 7.0 | |
| Параметр | DIN 125 | ГОСТ 11371-78 |
|---|---|---|
| d - диаметр резьбы крепёжной детали, мм | от М1 до М90 | от М1 до М48 |
| h - толщина шайбы, мм | от 0.3 до 12 | от 0.3 до 8 |
| d2 - наружный диаметр шайбы, мм | от 3 до 160 | от 3.5 до 92 |
| Класс точности | А | А и С |
| Твёрдость по Виккерсу, HV | от 300 до 400 |
А ≥ 140 С ≥ 100 |
