По стандарту DIN 965 производится винт с потайной головкой, снабжённой крестообразным шлицем для закручивания отверткой и шуруповертом. Он предназначен для создания разборного резьбового соединения деталей, головка изделия погружается заподлицо в материал и не поднимается над поверхностью.
Головка имеет коническую форму, она полностью утапливается в предварительно высверленное отверстие в детали. Метизы DIN 965 подходят для скрепления изделий из дерева, металла, пластика и других материалов. Аналогичная крепежная продукция изготавливается по стандартам ГОСТ 17475-80 и ISO 7046. В стандартах могут присутствовать незначительные расхождения.
Особенности конструкции
Винты, изготовленные по стандарту DIN 965, могут иметь различные варианты шлицев. Это крестообразные шлицы PH Philips или PZ Pozidrive, а также шестилучевый шлиц TORX. Винты с ним применяются в тех случаях, когда нужно защитить соединение от несанкционированного вмешательства: выкрутить такой крепеж можно только при наличии специального инструмента.
Потайная головка обеспечивает такому метизу хорошие декоративные качества. Она не возвышается над поверхностью материала. При необходимости головку винта можно замаскировать цветной пластиковой накладкой. Это дополнительно расширяет возможности применения.
Потайной крепёжный элемент DIN 965 снабжается полной метрической резьбой диаметром от М2 до М12, можно подобрать метизы длиной от 6 до 80 мм в зависимости от условий установки. Помимо метрической, возможно изготовление винтов с дюймовой резьбой: обычно они применяются при сборке изделий в США и Великобритании. Изделия такого типа устанавливаются в предварительно подготовленные отверстия с внутренней резьбой, также они могут использоваться совместно с гайками и шайбами нужного диаметра. Потайной крепежный элемент DIN 965 обеспечивает прочное и незаметное резьбовое соединение.
Материалы для производства метизов
Для изготовления метизной продукции этого типа применяется углеродистая сталь классов прочности 4.8 и 5.8. Стальные винты с потайной головкой DIN 965 для улучшенной защиты от коррозии снабжаются белым или желтым цинковым покрытием: оцинковка создает защитный слой, препятствующий контакт стали с внешней средой. В результате она долго не теряет прочности при использовании в условиях повышенной влажности или температурных перепадов.
Также для изготовления крепежной продукции применяется аустенитная нержавеющая сталь марок а2 и А4. Они обладают повышенной устойчивостью к коррозии даже в условиях длительного воздействия химически агрессивной среды. Такие изделия не проводят ток – это позволяет использовать их в различном электрическом и радиоэлектронном оборудовании. Кроме того, они не обладают магнитными свойствами, что позволяет использовать их в различной электронике.
Для создания прочных соединений в уличных условиях применяется специальный полиамидный крепёж. Пластиковые винты с потайной головкой DIN 965 не подвержены коррозии, хотя по прочности они значительно уступают металлу. У каждого варианта есть свои особенности и важные преимущества.
Возможности использования крепежной продукции DIN 965
Винты DIN 965 с потайной головкой подходят для использования в различных промышленных отраслях. Их активно применяют при сборке промышленных станков, различного оборудования, электроприборов, автомобилей, бытовой техники. Благодаря особой форме головки и хорошим декоративным качествам соединения они получили широкое применение при производстве и сборке мебели: их используют для скрепления деталей из дерева, пластика, древесных плитных материалов и не только.
В особую группу можно выделить винты, снабженные шестилучевым шлицем TORX. Их используют в соединениях, которые не допускают частой разборки и несанкционированного вмешательства. Например, они подходят для применения в банкоматах, компьютерах, автомобилях, велосипедах и не только. При закручивании такие винты обеспечивают увеличенный крутящий момент, поэтому соединение становится более прочным и надежным.
Условия приобретения крепежной продукции DIN 965
По каталогу компании «Трайв-Комплект» предлагается приобрести качественную крепежную продукцию, строго соответствующую всем требованиям стандартов. Мы сотрудничаем на постоянных условиях с лучшими отечественными и зарубежными производителями, широкий выбор позволит подобрать оптимально подходящий крепеж для любой поставленной задачи. Каждая партия представленного в каталоге товара проходит обязательную проверку качества.
Ознакомьтесь с каталогом и получите дополнительную полезную информацию по подбору качественного крепежа. Наши консультанты помогут определиться с выбором и при необходимости подобрать наиболее совместимые аналоги.

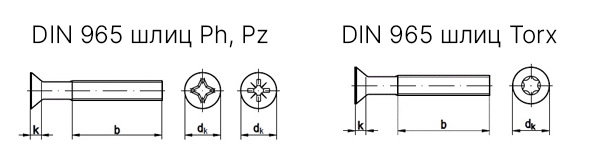

Таблица размеров DIN 965 винт
| k | 1.65 | 2.2 | 2.5 | 3 | 4 |
|---|---|---|---|---|---|
| dk | 5.6 | 7.5 | 9.2 | 11 | 14.5 |
| n:o | 1 | 2 | 2 | 3 | 4 |
| L(мм) | d | ||||
|---|---|---|---|---|---|
| M3 | M4 | M5 | M6 | M8 | |
| 6 |
|
|
|
||
| 8 |
|
|
|
||
| 10 |
|
|
|
|
|
| 12 |
|
|
|
|
|
| 16 |
|
|
|
|
|
| 20 |
|
|
|
|
|
| 25 |
|
|
|
|
|
| 30 |
|
|
|
|
|
| 35 |
|
|
|||
| 40 |
|
|
|
||
| 50 |
|
|
|
|
|
| 60 |
|
|
|
||
| 70 |
|
|
|||
| 80 |
|
|
|||
| Параметр | DIN 965 | ГОСТ 17475-80 |
|---|---|---|
| d - номинальный диаметр резьбы, мм | от М1.6 до М10 | от М1 до М20 |
| l - длина винта, мм | от 3 до 60 | от 2 до 120 |
| Шаг резьбы, мм | от 0.35 до 1.5 | крупный - 0.25 до 2.5 мелкий - от 1 до 1.5 (для винтов М8 - М20) |
| dk - диаметр головки, мм | от 3 до 18 | от 1.9 до 36 |
| k - высота головки, мм | от 0.96 до 5 | от 0.6 до 10 |
| b - длина резьбы, мм | от 15 до 40 | нормальная - от 8 до 46 удлинённая - от 16 до 70 |
| Класс точности | А | А, В |
| Тип шлица | крестообразный Ph или Pz | прямой, крестообразный |
| d | M1.6 | M2 | M2.5 | M3 | M4 | M5 | М6 | М8 | М10 |
|---|---|---|---|---|---|---|---|---|---|
| dk ISO/DIN |
3 | 3,8 | 4,7 | 5,5/5,6 | 8,4/7,5 | 9,3/9,2 | 11,3/11 | 15,8/14,5 | 18,3/18 |
| k ISO/DIN |
1/0,96 | 1,2 | 1,5 | 1,65 | 2,7/2,2 | 2,7/2,5 | 3,3/3 | 4,65/4 | 5 |
| b | 15 | 16 | 18 | 19 | 22 | 25 | 28 | 34 | 40 |
| ISR | Т5 | T6 | T8 | T10 | T20 | T25 | T30 | T40 | T50 |
Обозначения:
d - номинальный диаметр резьбы, мм
dk - диаметр потайной головки, мм
k - высота головки, мм
b - длина резьбы винта, мин., мм
ISR - размер шлица Torx
