Кольца стопорные

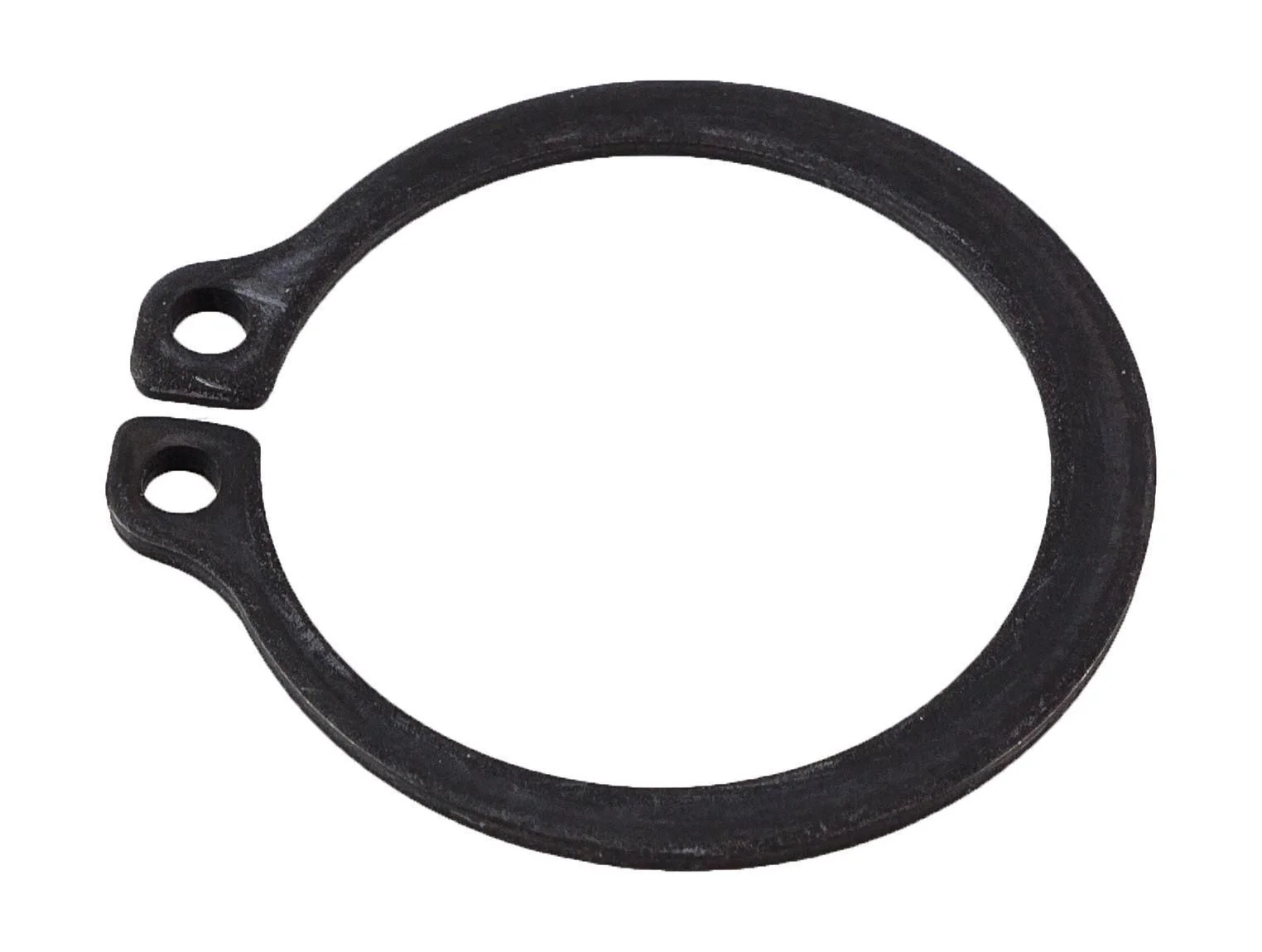

Стопорное кольцо– незамкнутая кольцеобразная крепежная деталь, жестко фиксирующая детали и сборочные узлы на валу либо в корпусном отверстии.

Такое изделие, как стопорное кольцо, сегодня довольно востребовано в самых обширных областях машинного строения. Несмотря на многочисленные конструктивные варианты, данные изделия предназначаются для обеспечения надежного фиксирования подвижных (обычно находящихся во вращении) механических элементов.

Промышленность предлагает стопорные кольца, как изготовленные согласно ГОСТам, так и новому нормативу - DIN. При этом учитываются как типоразмеры таких колец, так и материалы, из которых они были изготовлены, а также конструктивные особенности. Можно приобрести наружное или внутреннее, а также упорное, пружинное стопорное кольцо – в зависимости от поставленных технологических задач.

Различают стопорные кольца по нескольким признакам.

1. По способу фиксации – наружные для монтажа на валу (ГОСТ 13940-86, 13942-86,  DIN 471) и внутренние для установки в отверстиях (ГОСТ 13941-86, 13943-86, DIN 472). В названных стандартах регламентированы размеры стопорных метизов.

2. По выполняемым функциям – установочные, упорные, обеспечивающие стопорный эффект от проворачивания, пружинные.

3. По конфигурации кольца – концентрические и эксцентрические, гладкие, с лапками, с канавкой или без нее.

В производстве стопорных колец используют лист, ленту или проволоку, изготовленные из пружинных углеродистых сталей. В этом случае наносятся антикоррозионные покрытия – методом химического оксидирования, цинкования, кадмирования, фосфатирования.Крепеж изготавливают также из нержавейки марок А1- А4.

Советы по выбору

Прежде чем приобрести стопорное кольцо, следует грамотно подобрать его, чтобы обеспечить надежность сборки элементов механизма и его работоспособность. Вот основные критерии выбора фиксирующего крепежа:

  • место установки (вал, проем, винт);
  • конструктивные особенности – определяются формой сопряжений, направлением нагрузок;
  • расчетное давление и осевая нагрузка;
  • поперечное сечение – прямоугольное или круглое;
  • размеры кольца – при протачивании канавок следует учесть, что DIN-овские кольца толще ГОСТ-овских.

Приобретайте стопорные кольца от надежных производителей в компании «Трайв-Комплект». Наши приоритеты - высокое качество, надежность, гибкая цена в зависимости от объема закупок. Заявки принимаются в электронном виде или по телефону (есть удобная опция «обратный звонок»). Онлайн-консультант посодействует в выборе продукции, рассчитает стоимость, проинформирует о доставке.

Купить кольца стопорные

Обычно стопорное кольцо изготавливается из так называемой пружинной стали марок a1 – a4. Именно такие отличает повышенная устойчивость к агрессивным воздействиям со стороны окружающей среды.

Стопорные кольца применяются для защиты деталей, установленных на вал механизма, от скольжения. Они являются более простой и экономически выгодной альтернативой предохранительного штифта, эффективно предотвращая осевое смещение компонентов механизма. Стопорные кольца изготовлены из пружинной стали, поэтому после установки удерживающего кольца в канавке вала не теряют эластичности. Повышенная гибкость позволяет сохранять первоначальную форму даже при высоких нагрузках.

Очень важно подобрать нужную модель стопорного кольца. В противном случае ни о какой надежности крепления и работоспособности механизма не может идти и речи. При этом потребуется верно определить требуемый вид конструкции такого кольца, его размер, а также принять во внимание уникальные условия при монтаже и демонтаже стопорного кольца. Специалист должен также верно рассчитать информацию касательно оказываемого давления на изделие и осевую нагрузку.

Масса и размеры колец будут оказывать непосредственное влияние на их способность противостоять механическим нагрузкам в процессе эксплуатации механизма. Кроме того, при верном выборе не потребуется прибегать к дополнительной помощи специализированных инструментов. Допускается в процессе монтажа осуществлять дополнительное углубление, внутрь которого кольцо и помещается.

Все предлагаемые сегодня стопорные кольца можно условно классифицировать по нескольким принципам: по месту монтажа – в монтажное отверстие, либо непосредственно на вал, по размерам, по формам сопряжения с пазами – эксцентрики, концентрические кольца и спирального типа, по методу монтажа – осевые или радиальные кольца.

При выборе нужной модели стопорного кольца также следует определиться, нужно ли приобрести кольцо с канавкой или без нее. И, разумеется, не стоит забывать про сечение материала – плоский или круглый вариант.

Монтаж стопорного кольца бывает довольно сложен – особенно для новичков. Ведь от исполнителя требуется соблюдение высокой точности. Если допустить малейшие несостыковки, то можно добиться значительного увеличения нагрузок на подшипник и на само кольцо, что приведет к преждевременному выходу механизма из строя.

В зависимости от возложенных на них функций, стопорные кольца могут встречаться самых разных вариаций. Обычно самыми распространенными являются внутренние, внешние, пружинные, а также упорные. К примеру, внутреннее стопорное кольцо применяют для закрепления узла подшипника и иных элементов, предполагающих наличие специальных посадочных отверстий. А кольцо внешнее применяется для того, чтобы предотвратить смещение элементов механизма относительно друг друга.

Правильно подобранное стопорное кольцо значительно увеличит срок службы любого механизма даже при условии постоянной эксплуатации под весьма серьезными нагрузками. Оно будет гарантировать надежное крепление определенных деталей механизма.

Весьма доступная стоимость – еще один весомый плюс в пользу использования стопорных колец.
