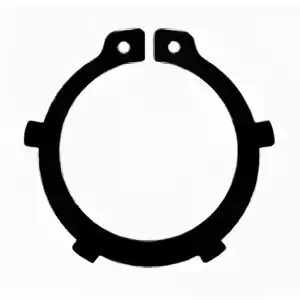

DIN 983 – наружное стопорное кольцо, снабженное лапками с внешней стороны. Такое изделие предназначено для крепления на валу, оно легко устанавливается в подготовленные бороздки и повышает надёжность фиксации узла.
4 стальные лапки на наружной стороне играют роль фиксатором: они предотвращают смещение детали и делают соединение более надёжным. Крепеж такого типа широко применяется в машиностроении, стопорные кольца используются в различных отраслях для предотвращения поломок узлов и агрегатов.
Особенности изготовления
Крепежные изделия этого типа изготавливаются из пружинной стали – этот материал обладает повышенной гибкостью и пластичностью, он устойчив к постоянным динамическим нагрузкам и компенсирует воздействие. Металл может быть снабжен защитным покрытием: оно наносится методом фосфатирования или оксидирования. Такое покрытие повышает стойкость к коррозии и продлевает срок эксплуатации изделия.
Стопорное кольцо имеет следующие характеристики:
- Внутренний диаметр изделия составляет от 15,7 до 60,8 мм.
- Толщина стопорного кольца может варьироваться от 1 до 2,5 мм.
- Максимальная ширина кольца составит от 2,5 до 5 мм.
- Общий диаметр изделия с учетом размера лапок составляет от 28 до 67 мм.
Возможности применения
Кольца с наружными лапками применяются для надежной фиксации деталей на валу, они могут использоваться в различных направлениях машиностроения. Изделия такого типа применяются в автомобилестроении, станкостроении, приборостроении, производстве спецтехники и не только. Материал выдерживает большие нагрузки и гарантирует изделию продолжительную эксплуатацию. Закажите качественный крепеж по выгодной стоимости оптовыми партиями в компании «Трайв-Комплект»: предлагаются поставки товара в любом количестве на доступных условиях.
Размеры пружинных стопорных наружных колец для валов DIN 983 в мм
| d3 | а макс. | b | d5 мин. | s |
|---|---|---|---|---|
| 15.7 | 3.6 | 2.4 | 1.7 | 1.0 |
| 16.5 | 3.7 | 2.5 | 2.0 | 1.2 |
| 18.5 | 3.8 | 2.6 | 2.0 | 1.2 |
| 20.5 | 4.0 | 2.8 | 2.0 | 1.2 |
| 23.2 | 4.3 | 3.0 | 2.0 | 1.2 |
| 24.2 | 4.4 | 3.1 | 2.0 | 1.2 |
| 27.9 | 4.7 | 3.4 | 2.0 | 1.5 |
| 29.6 | 5.0 | 3.6 | 2.5 | 1.5 |
| 32.2 | 5.2 | 3.8 | 2.5 | 1.5 |
| 36.5 | 7.2 | 4.2 | 2.5 | 1.75 |
| 41.5 | 7.2 | 4.6 | 2.5 | 1.75 |
| 45.8 | 8.2 | 5.0 | 2.5 | 2.0 |
| 50.8 | 8.2 | 5.4 | 2.5 | 2.0 |
| 60.8 | 10.2 | 6.2 | 3.0 | 2.5 |
| d | s | d3 | а | b | d5 | d2 | m | n | d4 |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 1.2 | 18.5 | 3.8 | 2.6 | 2 | 19 | 1.3 | 1.5 | 28 |
| 25 | 1.2 | 23.2 | 4.3 | 3 | 2 | 23.9 | 1.3 | 1.7 | 34 |
| 30 | 1.5 | 27.9 | 4.7 | 3.4 | 2 | 28.6 | 1.6 | 2.1 | 39.9 |
| 35 | 1.5 | 32.2 | 5.2 | 3.8 | 2.5 | 33 | 1.6 | 3 | 45.9 |
| 40 | 1.75 | 36.5 | 7.2 | 4.2 | 2.5 | 37.5 | 1.85 | 3.8 | 55.1 |
| 45 | 1.75 | 41.5 | 7.2 | 4.6 | 2.5 | 42.5 | 1.85 | 3.8 | 60.1 |
| 50 | 2 | 45.8 | 8.2 | 5 | 2.5 | 47 | 2.15 | 4.5 | 67.2 |
