    Заклепки стальные

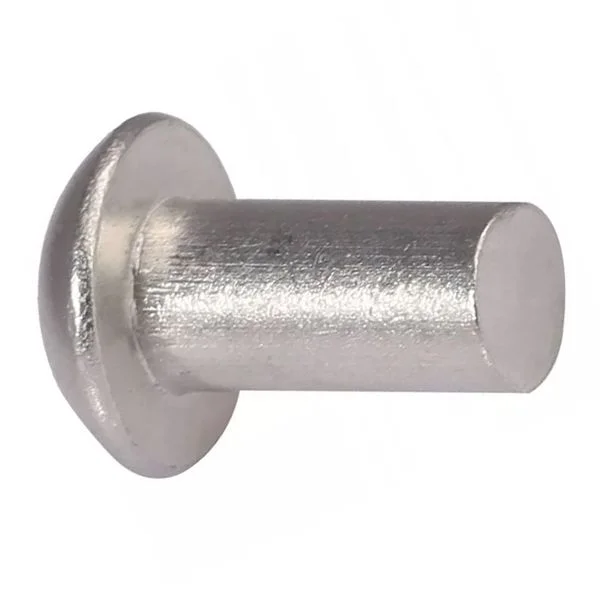

    Стальные заклепки

    Изделия представляют собой метод фиксации деталей или компонентов. Механическое соединение используется в сферах, где недопустимо применять сварку. Для производства используются материалы, соответствующие государственным стандартам и международным нормативам.

    Конструкция

    Данный вид крепежа предназначен для механического соединения деталей и элементов. Применяется в сферах и отраслях, в которых не допускается сваривать детали из-за особенностей материала, либо опасности взрыва или пожара. Допускается клепать не только металлические элементы, но и ткани, изредка дерево.

    При изготовлении заклепки оснащают специальным выступом, что упрощает время на фиксацию, благодаря креплению, с одной стороны. Диаметр изделия равняется таковому у отверстия, в которое планируется установить крепежный элемент, чтобы минимизировать подвижность деталей и упростить монтаж.

    Конструктивно – это металлический стержень без внутренней полости, на одной стороне которого располагается шляпка грибовидной формы. Во время монтажа стержень продевается в отверстие таким образом, чтобы шляпка прилегала к бортам соединяемых элементов. Противоположный край стержня расклепывается с использованием нагрева, либо без разогрева.

    Материалы

    Заклепки изготавливаются из мягкого материала, чтобы деформация достигалась с использованием инструмента за минимальный период времени. Благодаря этому упрощается монтаж. Заклепки допускается использовать для фиксации заготовок с высокой температурой плавления.

    Для защиты от воздействия окружающей среды крепежный элемент дополнительно покрывается слоем материала, например, цинка.

    Виды швов

    Заклепки изготавливают для 3 методов соединения листов:

    1. Внахлест, когда один лист металла или ткани накладывается на другой.
    2. Встык с одной накладкой.
    3. Встык с 2 накладками.

    Согласно расположению изделий, различают по количеству рядов от 1 до 3.

    Виды заклепок стальных

    Серийно изготавливают следующие типы:

    1. Стандартные. Грибовидной формой, стержень дополнительно оснащен шляпкой грибовидной формы. Для монтажа нужно проделать сквозное отверстие через 2 или более листа металла. Для фиксации допускается использовать заклепочник или молоток.
    2. Вытяжные стальные заклепки используются для фиксации пары металлических листов. Благодаря упрочненной конструкции обеспечивается надежное закрепление заготовок, даже при наличии доступа только к одной части. Крепление производится пистолетом механического или пневматического принципа действия.
    3. Резьбовые. Это дорогой вариант заклепки. Крепежный элемент представляет собой полую гильзу с резьбой. Корпус вставляется в предварительно проделанное отверстие соединяемых элементов, а затем внутрь закручивается стержень, из-за чего начинается сминаться гильза. После завершения крепления, стержень выкручиваются.
    4. Распорные. Заклепки стальные этого типа применяются для монтажа деликатных материалов. В процессе заклепывания для формирования фиксатора головка складывается, что увеличивает площадь воздействия.
    5. Гаечные. Отдельный вид заклепок стальных, которые не нуждаются в дополнительном проделывании отверстия. Используются для соединения пластин или листов, состоящих из волокнистых материалов. При фиксации не формируется полноценная головка.При вытаскивании стержень расширяет тело заклепки, а насечки фиксируются за волокна.
    6. Многозажимные – это модификация вытяжных метизов, отличающихся возможность эксплуатации для материалов с повышенной толщиной.

    Эксплуатационные параметры

    В процессе выбора крепежа и метизов важным эксплуатационным параметром. Диаметр серийно производится в пределах 1-36 миллиметр, а длина от 2 до 180. Толщина стержня маловажный показатель в выборе заклепки, материал обеспечивает большую прочность, например, алюминиевые заклепки менее надежные, чем стальные.

    Выбор

    Чтобы обеспечить надежность соединения, важно правильно подбирать параметры крепежного элемента:

    1. Диаметр.
    2. Длину.
    3. Материал.

    Заклепки из алюминия используются в сферах, где не допускается появление коррозии, латунные применяются на электронных щитках и для монтажа токопроводящих элементов. Нержавеющая сталь эксплуатируется при производстве метизов, допустимых для пищевой промышленности, либо химической.

    Прочность крепежа зависит от нескольких показателей, включая длину. При недостаточной длине стержня снижается прочность крепления, а при слишком длинном, портится внешний вид листов. Для надежности желательно выбирать заклепки диаметра, соответствующего таковому на имеющихся элементах. Перед выбором рекомендуется ознакомиться с инструкцией и параметрами от производителя.

    Размеры усиленных стальных заклёпок со стандартным буртиком

    Размер M B D1 T D2 Усилие на
    разрыв kN
    Усилие на
    срез kN
    4.8 18.2 10.1 2.1 10.5 1.9 5.1 6.4
    24.5 13.5
    6.4 23.7 13.4 2.9 12.2 2.7 10.4 11.7
    33.0 16.4
    10.0 36.2 20.3 4.1 22.3 4.0 17.5 26.3



    Толщина соединяемых материалов и диаметр отверстия под усиленную стальную заклёпку в мм

    Размер Толщина соединяемых материалов Диаметр буртика Диаметр отверстия
    4.8 х 18.2 1.63 - 6.86 10.1 4.9 - 5.1
    4.8 х 24.5 1.63 - 11.10
    6.4 х 23.7 2.03 - 9.53 13.4 6.6 - 7.0
    6.4 х 33.0 2.03 - 15.87
    10.0 х 36.2 2.0 - 4.0 20.3 9.9 - 10.4

    Характеристики и размеры вытяжных стальных заклёпок со стандартным буртиком ST/ST

    Размер
    заклёпки
    d dk K R
    max
    d1 L1 Усилие на
    разрыв N
    Усилие на
    срез N
    3.0 3.0 +0.08-0.10 6.5 -0.7 0.8 ±0.2 0.2 1.90 27 1125 915
    3.2 3.2 +0.08-0.10 6.5 -0.7 0.8 ±0.2 0.2 2.00 27 1285 1060
    4.0 4.0 +0.08-0.15 8.0 -1.0 1.0 ±0.3 0.3 2.50 27 1990 1550
    4.8 4.8 +0.08-0.15 9.5 -1.0 1.1 ±0.3 0.3 2.90 27 2920 2300
    5.0 5.0 +0.08-0.15 9.5 -1.0 1.1 ±0.3 0.3 2.90 27 3255 2575
    6.0 6.0 +0.08-0.15 12.0 -1.5 1.5 ±0.4 0.4 3.40 27 5000 4000
    6.4 6.4 +0.08-0.15 13 -1.5 1.8 ±0.4 0.5 3.85 27 5400 4350



    Толщина соединяемых материалов и размер отверстия под заклёпку в мм

    Размер
    заклёпки
    Толщина соединяемых материалов Диаметр бортика Диаметр отверстия
    3.0 x 6 1.5 - 3.5 6.5 3.1 - 3.2
    3.0 x 8 3.5 - 5.5
    3.0 x 10 5.5 - 7.0
    3.0 x 12 7.0 - 9.0
    3.0 x 14 9.0 - 11.0
    3.0 x 16 11.0 - 13.0
    3.0 x 18 13.0 - 15.0
    3.0 x 20 15.0 - 17.0

    3.2 x 6 1.5 - 3.5 6.5 3.3 - 3.4
    3.2 x 8 3.5 - 5.0
    3.2 x 10 5.0 - 7.0
    3.2 x 12 7.0 - 9.0
    3.2 x 14 9.0 - 11.0
    3.2 x 16 11.0 - 13.0
    3.2 x 18 13.0 - 15.0
    3.2 x 20 15.0 - 17.0
    3.2 x 25 20.0 - 22.0

    4.0 x 6 1.5 - 3.0 8.0 4.1 - 4.2
    4.0 x 8 3.0 - 5.0
    4.0 x 10 5.0 - 6.5
    4.0 x 12 6.5 - 8.5
    4.0 x 14 8.5 - 10.5
    4.0 x 16 10.5 - 12.5
    4.0 x 18 12.5 - 14.5
    4.0 x 20 14.5 - 16.5
    4.0 x 22 16.5 - 18.0
    4.0 x 25 18.0 - 21.5
    4.0 x 26 18.5 - 22.5
    4.0 x 28 21.5 - 24.0
    4.0 x 30 21.5 - 26.0

    4.8 x 6 1.0 - 3.0 9.5 4.9 - 5.0
    4.8 x 8 3.0 - 4.5
    4.8 x 10 4.5 - 6.0
    4.8 x 12 6.0 - 8.0
    4.8 x 14 8.0 - 10.0
    4.8 x 16 10.0 - 12.0
    4.8 x 18 12.0 - 14.0
    4.8 x 20 14.0 - 16.0
    4.8 x 22 16.0 - 18.0
    4.8 x 23 16.5 - 19.0
    4.8 x 24 17.0 - 20.0
    4.8 x 25 18.0 - 21.0
    4.8 x 28 21.0 - 23.5
    4.8 x 30 23.0 - 25.0
    4.8 x 32 25.0 - 27.0
    4.8 x 35 25.0 - 30.0
    4.8 x 40 30,0 - 35.0
    4.8 x 50 40,0 - 45.0

    5.0 x 6 0.5 - 2.5 9.5 5.1 - 5.2
    5.0 x 8 2.5 - 4.5
    5.0 x 10 4.5 - 6.0
    5.0 x 12 6.0 - 8.0
    5.0 x 14 8.0 - 10.0
    5.0 x 16 10.0 - 12.0
    5.0 x 18 12.0 - 14.0
    5.0 x 21 14.0 - 17.0
    5.0 x 25 17.0 - 20.0
    5.0 x 27 20.0 - 23.0
    5.0 x 30 23.0 - 25.0

    6.0 x 8 2.0 - 4.0 12.0 6.1 - 6.2
    6.0 x 10 4.0 - 6.0
    6.0 x 12 6.0 - 8.0
    6.0 x 14 7.0 - 9.0
    6.0 x 16 9.0 - 11.0
    6.0 x 18 11.0 - 13.0
    6.0 x 22 13.0 - 17.0
    6.0 x 26 17.0 - 20.0
    6.0 x 30 20.0 - 24.0

    6.4 x 8 2.0 - 4.0 13.0 6.5 - 6.6
    6.4 x 10 2.0 - 5.0
    6.4 x 12 4.0 - 6.0
    6.4 x 14 6.0 - 8.0
    6.4 x 16 8.0 - 11.0
    6.4 x 18 9.0 - 13.0
    6.4 x 20 11.0 - 15.0
    6.4 x 22 13.0 - 16.0
    6.4 x 25 15.0 - 19.0
    6.4 x 26 16.0 - 20.0
    6.4 x 28 17.0 - 22.0
    6.4 x 30 18.0 - 24.0
    6.4 x 32 22.0 - 26.0
    6.4 x 35 24.0 - 30.0
    6.4 x 40 30.0 - 35.0
    6.4 x 45 35.0 - 40.0

    Размеры стальных усиленных заклёпок с потайным буртиком

    Размер M B D1 T Усилие на
    разрыв kN
    Усилие на
    срез kN
    4.8 20.0 8.3 2.2 10.5 5.1 6.4
    26.3 13.5
    6.4 26.4 10.1 2.4 12.2 10.4 11.7



    Толщина соединяемых материалов и диаметр отверстия под стальную усиленную заклёпку в мм

    Размер Толщина соединяемых материалов Диаметр буртика Диаметр отверстия
    4.8 х 20.0 3.17 - 8.41 8.5 4.9 - 5.1
    4.8 х 26.3 3.17 - 12.22
    6.4 х 27.2 3.17 - 12.07 10.1 6.6 - 7.0
