    Вертлюги

    Вертлюга представляет собой металлическое устройство, которое применяется с целью соединения различных механизмов между собой. Зачастую при помощи вертлюг удается соединить поднимаемый груз с имеющимися компонентами.

    Это универсальный и надежный метод соединения. Для его производства в промышленности используется высоколегированная сталь марки AISI 316, что обеспечивает возможность вращать кольцо, вилку или карабин относительно противоположной части.

    Конструкция

    Существует 2 распространенных вида вертлюгов:

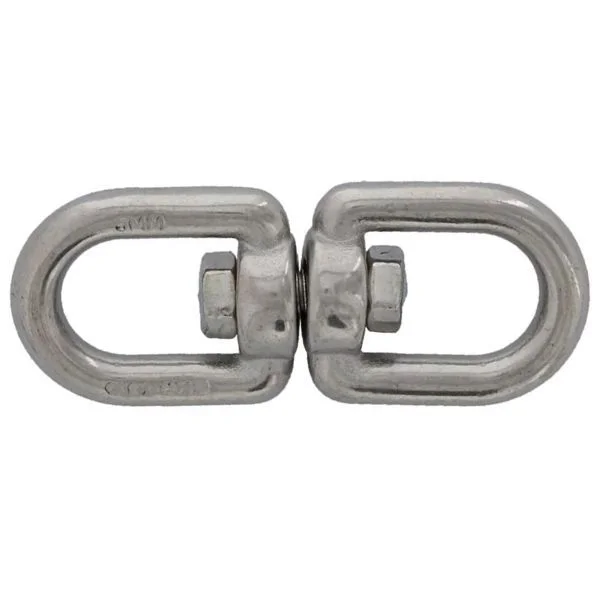

    • Петля-петля– это неразборный вид, который включает пару замкнутых колец или петель и соединяющих их стержень;
    • Вилка-вилка представляет собой разборный элемент, который монтируется любой стороной к звеньям или проушинам продукции за счет открытия пальца со специальной резьбой.
    • Петля-вилка – это гибридная конструкция между двумя предыдущими вариантами
    • Вертлюг с карабином. Этот вариант крепящегося элемента подойдет для фиксации различных гибких такелажных креплений. Может включать монтажные элементы, среди перечисленных выше.

    Конструкционно они состоят из пары вращающихся блоков, закрепленных между собой на специальном шарнире. В результате компенсируется вращение троса или кабеля.

    Эксплуатационные особенности

    Главным образом вертлюги с карабином используются для компенсации вращений троса или цепи, что не допускает формирования изломов и петель. Эти приспособления применяются для монтажа несущих конструкций, проводов и опорах различных линий электропередач, коммуникаций, в качестве такелажного элемента. Нередко их используют вместе карабинами.

    Дополнительно элементы могут применяться в бытовых или хозяйственных задачах, например, для фиксации снастей для рыбалки, либо механизмов дверей и ворот.

    Материал

    Вертлюги могут производиться из высокопрочной нержавейки. Этот материал обладает достаточной устойчивостью к механическим и прочим нагрузкам, что не допускает разрывов. Последнее позволяет обеспечить безопасность при монтаже. Нержавеющая сталь наиболее часто относится к марке AISI 316, отличается высочайшей устойчивость к коррозии, способна выдерживать нахождение в сырых помещениях.

    Этот материал, используемый при производстве вертлюгов способен выдерживать даже химически агрессивную среду. Срок службы изделия превышает 10 лет. Допускается многократное использование устройства.

    Как правильно выбрать?

    В процессе выбора вертлюга стоит изучить типичные условия эксплуатации продукции, а также коэффициент нагрузки на тот или иной элемент. Это позволит рассчитать предельную массу груза, который может фиксироваться к одному из вертлюгов. А от качества изделия может зависеть прочность узла, поэтому стоит выбирать только вертлюги, изготовленные из высокопрочной стали.

    Тип вертлюга выбирается индивидуально под условия эксплуатации, в каждом конкретном случае.


    Таблица размеров и характеристик вертлюгов петля-кольцо
    Размер, мм A, мм B, мм C, мм D, мм E, мм M, мм R, мм U, мм V, мм Вес, кг/шт.
    6 32 18 19 16 28 8 57 43 32 0.06
    8 41 21 25 19 35 10 69 52 37 0.11
    10 51 24 32 25 44 13 87 64 48 0.24
    12 64 33 38 32 57 16 108 81 62 0.5
    16 76 40 44 38 70 19 130 99 75 0.94
    20 89 44 51 44 83 22 147 125 88 1.39

    Таблица размеров и характеристик вертлюгов петля-петля

    Размер S, мм A, мм B, мм C, мм D, мм E, мм Вес, кг/шт.
    6 32 18 18 26 70 0.09
    8 41 21 25 32 90 0.18
    10 51 24 32 38 110 0.32
    12 64 33 38 51 138 0.59
    16 76 40 44 60 167 1.12
    20 89 44 51 67 183 1.81
    22 102 52 57 78 213 2.81
    25 114 59 64 89 245 4.03
    32 130 67 72 102 275 7.37
    38 145 78 81 115 310 20.61

    Таблица размеров и характеристик колец с вертлюгом

    Размер d, мм l1, мм l2, мм l3, мм Вес, кг/шт.
    4 26 17 20 0.023
    5 34 28 30 0.045
    6 38 30 34 0.078
    7 42 32 36 0.106
    8 48 40 44 0.145
    9 48 38 40 0.161
    10 52 44 46 0.245

    Таблица размеров и характеристик вертлюгов петля-вилка

    Размер, мм a, мм b, мм c, мм k, мм n, мм p, мм r, мм Вес, кг/шт.
    6 32 18 19 10 18 6 60 0.09
    8 41 21 25 13 22 8 75 0.15
    10 51 24 32 16 27 10 92 0.3
    12 64 33 38 19 33 13 114 0.6
    16 76 40 44 24 38 16 135 1.12
    20 89 44 51 29 44 19 154 1.75
    22 102 52 57 36 52 22 178 2.64
    25 114 59 64 44 71 29 217 4.43
    32 130 67 72 53 84 37 252 7.09
    38 145 78 81 62 96 48 290 24.64

    Таблица размеров и характеристик никелированных вертлюгов петля-петля

    Размер C, мм Общая длина A, мм Вес, г/шт.
    12 54 24
    16 64 31
    19 64 32
    22 76 43
    25 77 49

    Таблица размеров и характеристик грузовых вертлюгов петля-петля

    Размер цепи, мм Рабочая нагрузка, т Разрушающая нагрузка, т
    6 1.12 4.8
    7/8 2 8
    10 3.15 12.6
    13 5.3 21.2
    16 8 32
    18 12.5 50
    20 15 60
    22 21.2 85
