По немецкому стандарту DIN 479 производится установочный винт, снабженный квадратной головкой и подголовком. Еще одной особенностью является вытянутый наконечник без резьбы – он предназначен для установки в подготовленное отверстие в детали для наиболее прочной фиксации. Установочный винт снабжен полной метрической резьбой, она покрывает стержень по всей длине. Благодаря наличию подголовка о защищен от самопроизвольного раскручивания соединения.
Основные параметры
Крепежный элемент предназначен для надежной фиксации деталей машин и механизмов, также он подходит для применения в строительстве. Изделие обладает следующими параметрами:
- Материал изготовления – высокопрочная сталь, крепежный элемент соответствует классам прочности 8.8 и 10.9.
- Тип головки – квадратный, она откручивается при помощи ключа.
- Диаметр резьбы – от М6 до М24.
- Длина стержня – от 16 до 160 мм.
Аналогичная крепежная продукция изготавливается по стандарту ГОСТ 1482. Компания «Трайв-Комплект» предлагает купить высококачественные метизы оптом и в розницу, на складе компании всегда присутствует большое количество продукции. Чтобы сделать заказ, позвоните по номеру (812)313-22-80.

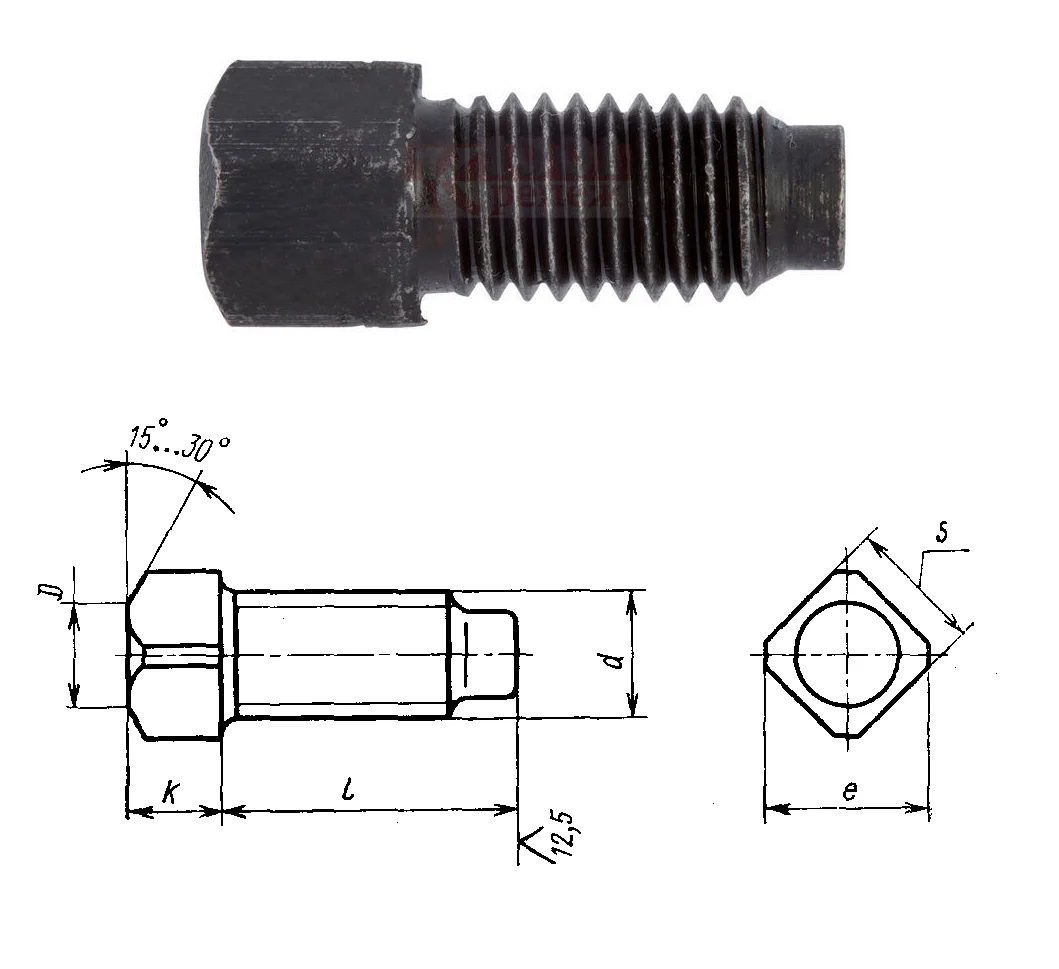

Размеры установочных винтов с квадратной головкой DIN 479 в мм:
| k | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 22 |
|---|---|---|---|---|---|---|---|---|
| d2 | 4 | 5.5 | 7 | 8.5 | 10 | 12 | 15 | 18 |
| s | 6 | 8 | 10 | 13 | 14 | 17 | 22 | 24 |
| e | 8 | 10 | 13 | 17 | 18 | 22 | 28 | 32 |
| l | d | |||||||
| M6 | M8 | M10 | M12 | M14 | M16 | М20 | M24 | |
| 16 |
|
|
||||||
| 20 |
|
|
|
|
||||
| 25 |
|
|
|
|
||||
| 30 |
|
|
|
|
|
|||
| 35 |
|
|
|
|
|
|||
| 40 |
|
|
|
|
|
|
|
|
| 45 |
|
|
|
|||||
| 50 |
|
|
|
|
|
|
||
| 60 |
|
|
|
|
|
|
||
| 70 |
|
|
|
|
||||
| 80 |
|
|
|
|
|
|||
| 90 |
|
|
|
|||||
| 100 |
|
|
|
|
|
|||
| 120 |
|
|
|
|||||
| 140 |
|
|||||||
| 160 |
|
|
||||||
