Стопорные шайбы от обыкновенных отличает конструкция и присутствие тормозящих элементов, в качестве которых выступают усики, лапки, зубцы, насечки. В зависимости от формы стопорные шайбы делят на гроверные, тарельчатые, волнообразные. Данный метиз работает совместно с болтами, винтами, шпильками, гайками.
Задача промежуточного кольца – увеличить площадь опорной поверхности основного крепежа и предотвратить его самопроизвольное откручивание. Тем самым значительно повышается надежность как самого крепежного узла, так и всей конструкции в целом, в том числе при воздействии мощных вибрационных нагрузок.
Разновидности стопорных шайб
Выполнить свое функциональное назначение с максимальной эффективностью может только правильно подобранный метиз. Важно грамотно определить конструктивное решение изделия, его геометрические параметры: внешний и внутренний диаметры, толщину и, конечно, материал изготовления. Классификация стопорных элементов:
1. По исходному сырью. Для производства крепежа применяют:
- пружинную сталь;
- углеродистые марки стали с защитным цинковым покрытием от коррозии и без него;
- аустенитные сплавы марки А2 с повышенной стойкостью к коррозии, а также марки А4, обладающей устойчивостью не только к влаге, но и к кислотам, щелочам, солям;
- латунь, бронзу.
2. По конструкции метизы делят на:

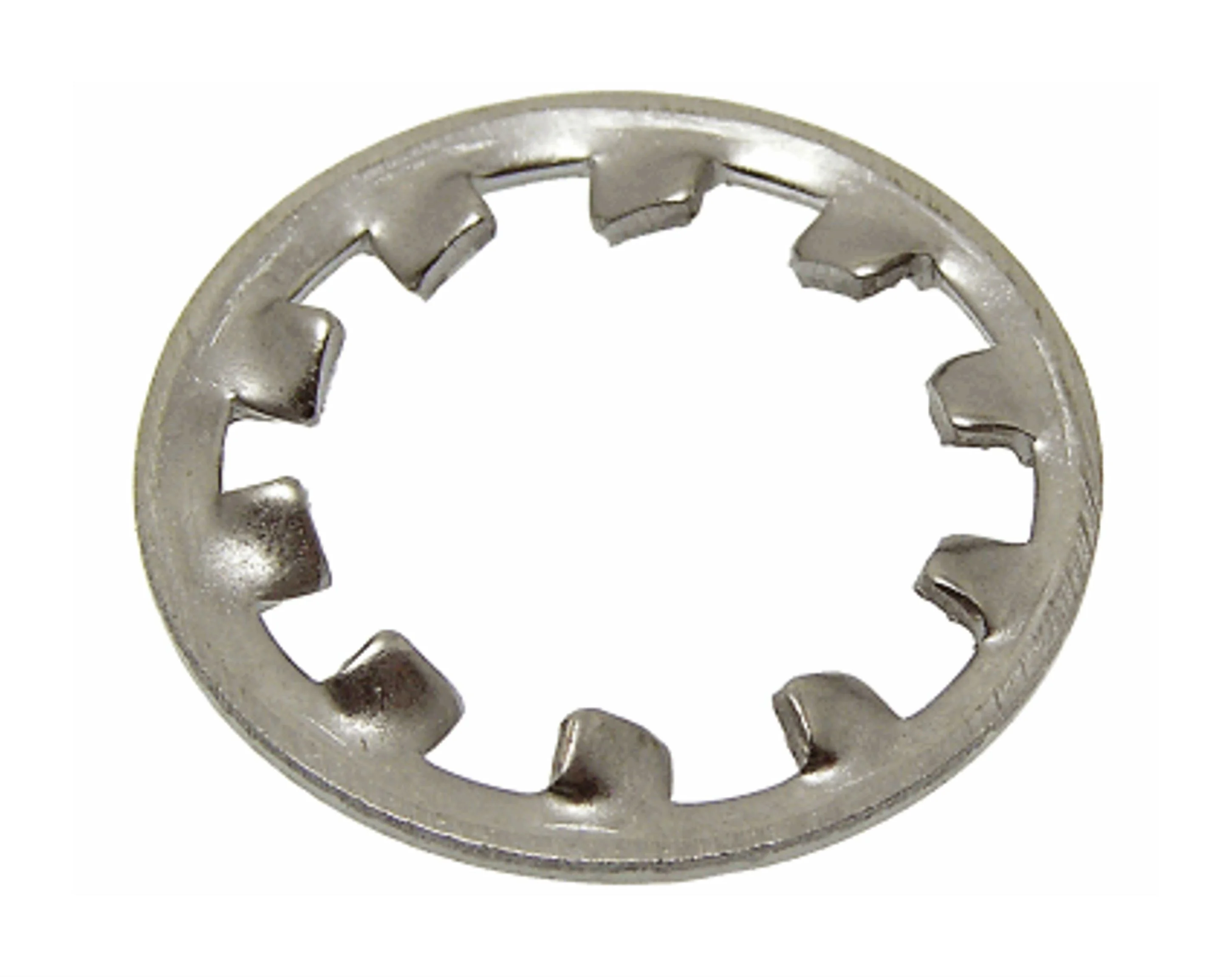

- шайбы стопорные внутренние, характеризующиеся зубьями или насечкой, нанесенными по внутреннему контуру изделия;
- кольца стопорные наружные, у которых тормозящие элементы расположены по внешнему периметру;
- гроверные метизы, представляющие собой незамкнутое кольцо, разрезанные концы которого располагаются в параллельных плоскостях;
- шайбы стопорные одно- и многолапчатые, пружинные, с усиками либо зубцами;
- крепежные изделия с особой нарезкой или рифлением, служащие для увеличения силы сцепления со скрепляемой поверхностью;
- клиновые, плоские и выпуклые.
3. По способу установки стопорные шайбы делятся на обычные и быстросъемные. Если для замены рядовых метизов требуется полная разборка крепежного узла, то быстросъемные изделия высвобождаются без демонтажа конструкции. Однако для повторного применения они не пригодны.
4. По требованиям стандартов:
- действие ГОСТ 11872-89 распространяется на стопорные шайбы многолапчатые из черной и нержавеющей стали;
- по ГОСТ 8530-90, 8725-83 и DIN 5406 изготавливают многолапчатые шайбы для стягивающих и крепежных втулок;
- ГОСТ 11648-75, DIN6799 содержат требования к упорным быстросъемным шайбам из углеродистой и аустенитной стали;

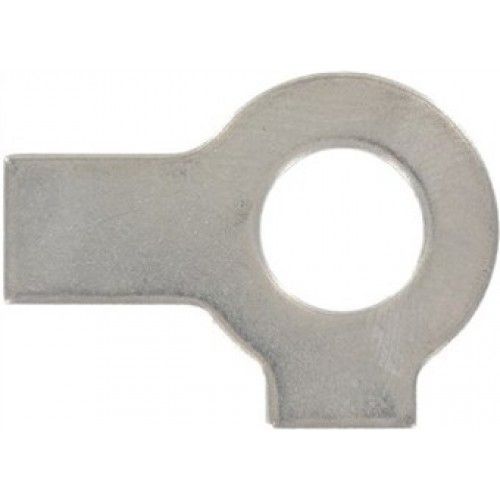

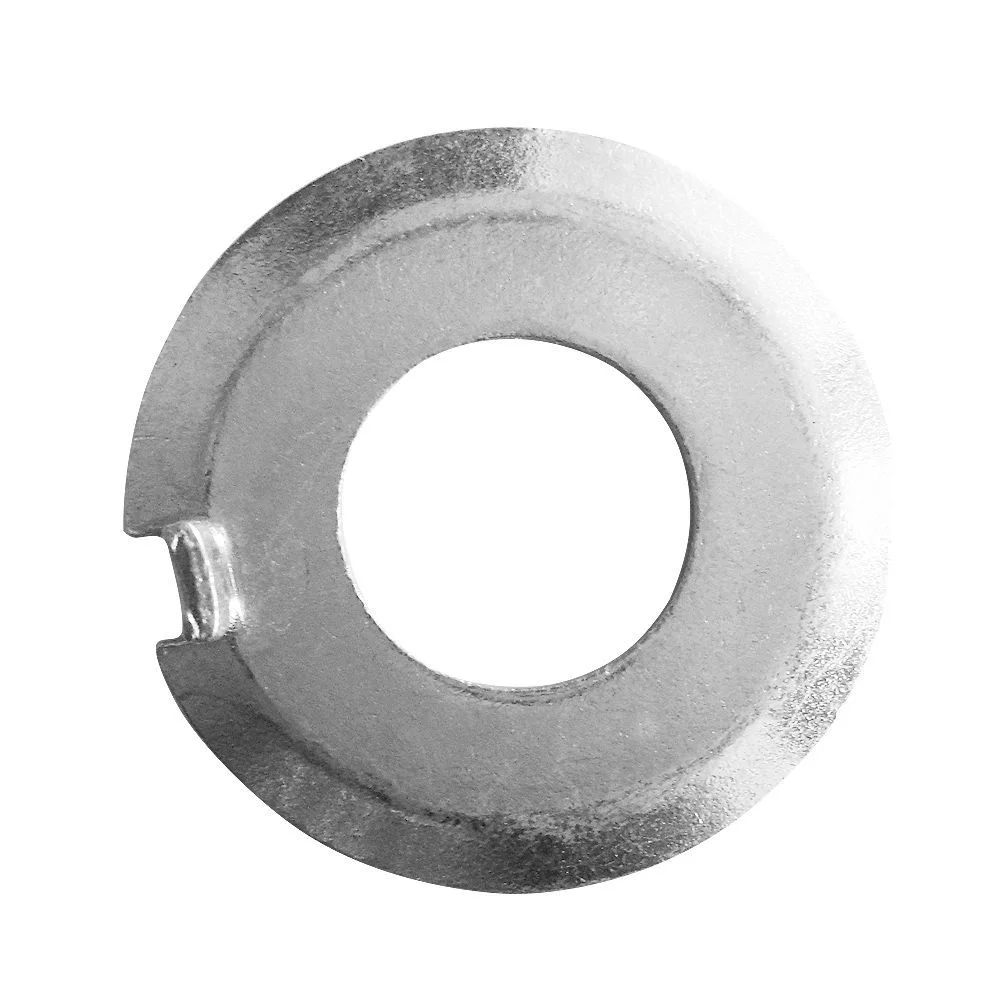

- стопорный метиз с одной лапкой выпускается по ГОСТ 13463-77, а с двумя – по DIN 463 и ГОСТ 3693-52, из нержавейки и латуни;
- требования к пружинным стопорным шайбам содержатся в ГОСТ 6402-70, DIN 127 и 7980.

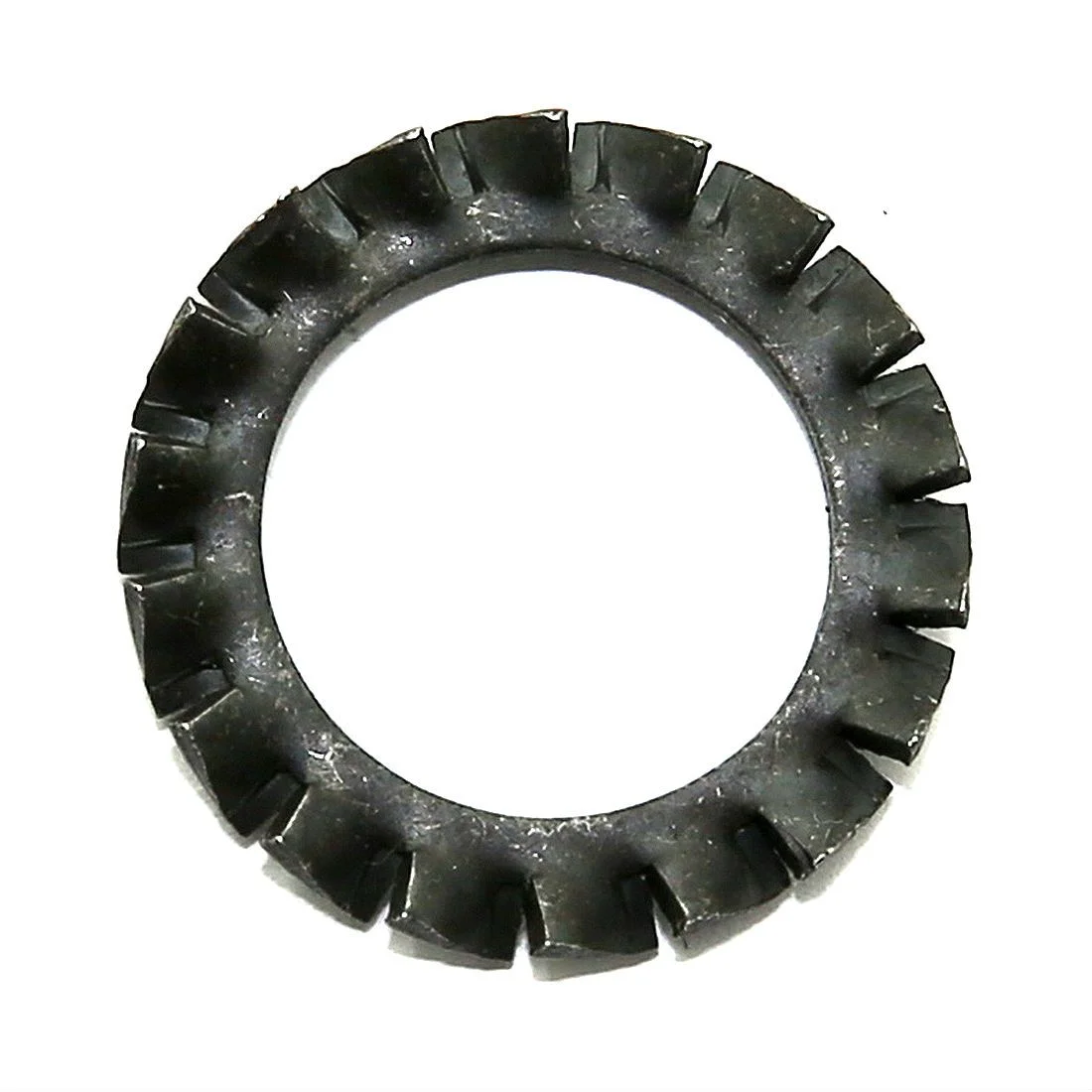

Зубчатый стопорный крепеж производятся по требованиям ГОСТ 10462-81, DIN 6798(J) – с внутренними зубцами и DIN 6798(А)- с внешними. Материал изготовления допустим любой из числа описанных в п.1. По форме зубчатые шайбы могут быть плоскими или коническими.
Сфера использования
Стопорные шайбы применяют в большинстве отраслей тяжелого и легкого машиностроения. Их используют при сборке станков, механизмов, технических средств в сельском хозяйстве. В автомобилестроении невозможно обойтись без стопорной шайбы под гайку при установке ступицы. Данный тип метизов применяют в таких крепежных узлах, которые предназначены для эксплуатации под высокими нагрузками, а также подвергаются динамическим и вибрационным воздействиям. Особенности использования метизов данной группы выглядят следующим образом:
- Стопорящие шайбы применяют при закреплении различных элементов на валу либо оси.
- Нужно точно подбирать метизы по диаметрам (внутреннему и наружному), толщине и конфигурации.
- Затяжка болта, шпильки, гайки производится с некоторым усилием, поскольку такое действие необходимо для преодоления деформаций с повышенной упругостью.
Кроме того, надо помнить о том, чтобы все элементы крепежного узла были изготовлены из идентичных материалов и соответствовали друг другу по регламенту российских и международных стандартов.
Укрепление болтового соединения при помощи стопорной шайбы
Данные крепежные изделия за счет особенностей конструкции предназначены для создания прочного, надежного, долговечного соединения. Могут выполнять роль основного стопора или служить страховочным средством против внезапно возникающих нагрузок вибрационного характера.
Стопорящее кольцо устанавливается между оголовком резьбового крепежа и поверхностью скрепляемого материала.
- В процессе завинчивания метиз сжимается и пытается выпрямиться.
- Возникающая сила трения добавляет соединению прочности и препятствует самопроизвольному раскручиванию болта или гайки.
- Выступающие зубцы, острые края разреза в гровере буквально впиваются в основу, тем самым не допуская ослабления крепежного узла.
К преимуществам применения стопорных элементов относятся простота установки и надежность эксплуатации. Недостатками считаются потребность в дополнительной номенклатуре и вероятность повреждения поверхности основного материала при затягивании крепежного узла.
