    DIN 971 Гайка шестигранная с метрической мелкой резьбой

    Немецкий стандарт DIN 971 распространяется на изготовление гаек, снабженных отверстием с мелкой метрической резьбой. Нарезка резьбы может быть левой или правой в зависимости от назначения изделия. Увеличенное количество резьбовых витков обеспечивает большую прочность соединения, оно становится более устойчивым к самопроизвольному раскручиванию, по сравнению со стандартным шагом резьбы.

    Это обеспечило крепежу широкие возможности применения в машиностроении и других промышленных отраслях. Изделие может использоваться совместно с болтами, винтами и другими видами крепежа.

    Материалы изготовления

    Для производства гаек с мелкой резьбой применяется углеродистая сталь с классом прочности 8, материал рассчитан на интенсивное механическое воздействие. Стальные гайки могут быть снабжены цинковым покрытием для усиленного противодействия коррозионной активности среды. Также возможно производство из нержавеющих сталей А2 и А4 – они защищены от воздействия коррозии и могут долго использоваться в условиях агрессивной среды.

    din-934-nut

    Технические характеристики изделия:

    • Диаметр резьбы в отверстии может составлять от М1 до М52.
    • Размер гайки под ключ составляет от 2,5 до 80 мм.
    • Общая высота варьируется от 0,8 до 42 мм.

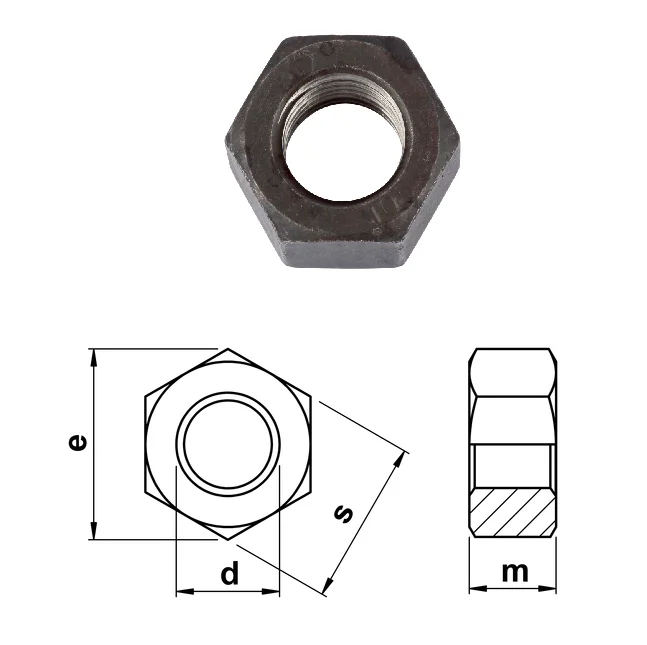

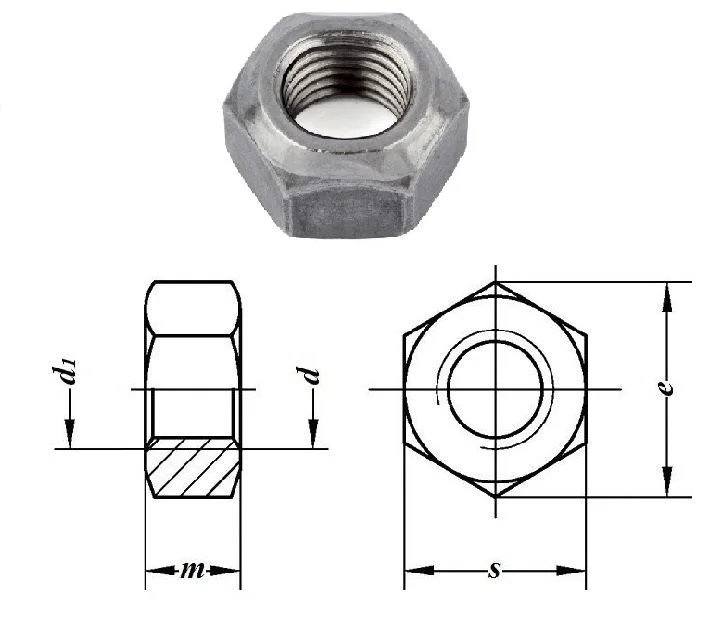

    Аналогичная крепежная продукция изготавливается в соответствии с международными стандартами ISO 8673 и ISO 8674.

    Возможности использования

    Гайки с мелкой метрической резьбой обеспечивают прочную фиксацию деталей совместно с другими видами резьбового крепежа. Они применяются в станкостроении, приборостроении, автомобилестроении и прочих промышленных отраслях, подходят для сборки различных механизмов, узлов и агрегатов. Закажите качественный крепеж в компании «Трайв-комплект» на доступных условиях: гарантируется надежность и строгое соответствие стандарту.

    Размеры гаек с мелким шагом резьбы DIN 971 (ISO 8673) в мм

    d m
    DIN/ISO
    s
    DIN/ISO
    М1 0.8 2.5
    М1.2 1 3
    М1.4 1.2 3
    М1.6 1.3 3.2
    M2 1.6 4
    M2.5 2 5
    M3 2.4 5.5
    M3.5 2.8 6
    M4 3.2 7
    M5 4/4.7 8
    M6 5/5.2 10
    M7 5.5 11
    M8 6.5/6.8 13
    M10 8/8.4 17/16
    M12 10/10.8 19/18
    M14 11/12.8 22/21
    M16 13/14.8 24
    M18 15/15.8 27
    M20 16/18 30
    M22 18/19.4 32/34
    M24 19/21.5 36
    M27 22/23.8 41
    M30 24/25.6 46
    M33 26/28.7 50
    M36 29/31 55
    M39 31/33.4 60
    M42 34 65
    М45 36 70
    М48 38 75
    М50 38 75
    М52 42 80
    М56 45 85
    М60 48 90
    М64 51 95
    М68 54 100
    М72 58 105
    М76 61 110
    М80 64 115
    М85 68 120
    М90 72 130
    М100 80 145
    М110 88 155

    Обозначения:
    d - номинальный диаметр резьбы
    m - высота гайки
    s - размер гайки под ключ
