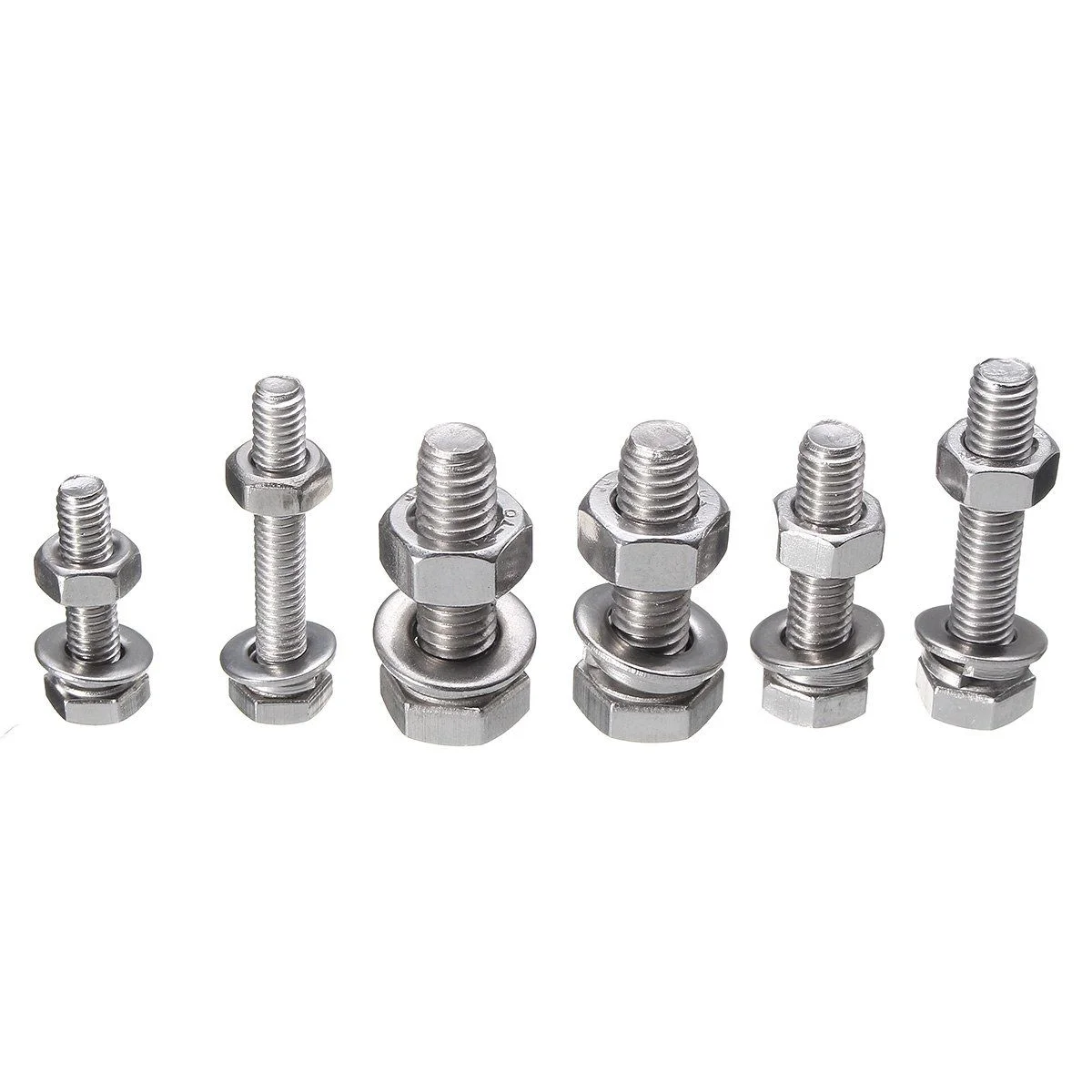

    Дюймовый крепеж – крепеж, который широко используется в Америке и Великобритании для крепления различных элементов, оборудования и имеет дюймовую меру длины. Такой крепеж имеет мелкий или крупный шаг резьбы, который называется UNF и UNC. Отличительной особенностью от метрического крепежа, считается – угол 55° или 60° при вершине изделия. Дюймовый крепеж имеет широкий ассортимент: болты, винты, гайки, саморезы и применяется в машиностроении, приборостроении, а так же в различных сферах промышленности на всей территории России и Европы.

    Если вам нужно купить дюймовый крепеж оптом или в розницу, позвоните по бесплатному телефону для всей России: 8-800-333-36-30. Мы продаем только качественный дюймовый крепеж по ценам заводов-производителей! Если Вы купите дюймовый крепеж на сумму более 5 000 рублей, то доставка по СПб - бесплатная, а при сумме счета более 50 000 рублей бесплатная доставка метизов по всей территории России!

    Купить дюймовый крепеж


    Значительные объемы разнообразного импортного оборудования, в последние десятилетия появившегося на российском рынке, потребовало и возникновения широкого потока соответствующего крепежа. Англоязычные страны, выпускающие свою продукцию для всего мира, использует дюймовую метрическую систему. Следовательно, и все элементы крепления изготовлены из расчета в дюймах – размеры изделий, их основные параметры и резьбы измеряются в традиционных для Америки и Великобритании единицах.

    Основные размеры дюймового крепежа UNC приведены в таблице дюймовых резьб

    Типоразмер Наружный диаметр, дюймов Наружный диаметр, мм Диаметр сверления, мм mm Число витков на дюйм Шаг, мм
    N 1 – 64 UNC 0,073 1,854 1,50 64 0,397
    N 2 – 56 UNC 0,086 2,184 1,80 56 0,453
    N 3 – 48 UNC 0,099 2,515 2,10 48 0,529
    N 4 – 40 UNC 0,112 2,845 2,35 40 0,635
    N 5 – 40 UNC 0,125 3,175 2,65 40 0,635
    N 6 – 32 UNC 0,138 3,505 2,85 32 0,794
    N 8 – 32 UNC 0,164 4,166 3,50 32 0,794
    N 10 – 24 UNC 0,190 4,826 4,00 24 1,058
    N 12 – 24 UNC 0,216 5,486 4,65 24 1,058
    1/4″ – 20 UNC 0,250 6,350 5,35 20 1,270
    5/16″ – 18 UNC 0,313 7,938 6,80 18 1,411
    3/8″ – 16 UNC 0,375 9,525 8,25 16 1,587
    7/16″ – 14 UNC 0,438 11,112 9,65 14 1,814
    1/2″ – 13 UNC 0,500 12,700 11,15 13 1,954
    9/16″ – 12 UNC 0,563 14,288 12,60 12 2,117
    5/8″ – 11 UNC 0,625 15,875 14,05 11 2,309
    3/4″ – 10 UNC 0,750 19,050 17,00 10 2,540
    7/8″ – 9 UNC 0,875 22,225 20,00 9 2,822
    1″ – 8 UNC 1,000 25,400 22,25 8 3,175
    1 1/8″ – 7 UNC 1,125 28,575 25,65 7 3,628
    1 1/4″ – 7 UNC 1,250 31,750 28,85 7 3,628
    1 3/8″ – 6 UNC 1,375 34,925 31,55 6 4,233
    1 1/2″ – 6 UNC 1,500 38,100 34,70 6 4,233
    1 3/4″ – 5 UNC 1,750 44,450 40,40 5 5,080
    2″ – 4 1/2 UNC 2,000 50,800 46,30 4,5 5,644
    2 1/4″ – 4 1/2 UNC 2,250 57,150 52,65 4,5 5,644
    2 1/2″ – 4 UNC 2,500 63,500 58,50 4 6,350
    2 3/4″ – 4 UNC 2,750 69,850 64,75 4 6,350
    3″ – 4 UNC 3,000 76,200 71,10 4 6,350
    3 1/4″ – 4 UNC 3,250 82,550 77,45 4 6,350
    3 1/2″ – 4 UNC 3,500 88,900 83,80 4 6,350
    3 3/4″ – 4 UNC 3,750 95,250 90,15 4 6,350
    4″ – 4 UNC 4,000 101,600 96,50 4 6,350

    Моменты затяжки

    Размер резьбы, дюймы Момент затяжки стандартных болтов и гаек
    Н*м* Фунт силы-фут**
    1/4 12± 3 9±2
    5/16 25 ± 6 18± 4,5
    3/8 47± 9 35 ± 7
    7/16 70± 15 50± 11
    1/2 105± 20 75±15
    9/16 160 ± 30 120± 20
    5/8 215± 40 160 ± 30
    3/4 370 ± 50 275 ± 37
    7/8 620± 80 460 ± 60
    1 900 ± 100 660 ± 75
    11/8 1300 ± 150 950 ± 100
    1 1/4 1800 ±200 1325 ±150
    1 3/8 2400 ± 300 1800 ± 225
    1 1/2 3100 ± 350 2300 ± 250

    Маркировка дюймовых крепежных изделий

    Знаки на головке Класс прочности по SAE Класс прочности болта- заменителя, не ниже
    inch1 - Дюймовая резьба

    1 или 2

    6.8

    inch2 - Дюймовая резьба

    5

    8.8

    inch3 - Дюймовая резьба

    6

    10.9

    Принятая в нашей стране система измерений не соответствует импортной, она основана на расчетах в миллиметрах, и поэтому отечественный крепеж не подходит для использования на оборудовании, завезенном из-за рубежа. Использование же оригинальных изделий не только гарантирует надежность любого произведенного с их помощью крепления, но и обеспечивает максимальную безопасность работы с импортным оборудованием.
    Сегодня дюймовый крепеж представлен в стране в огромном ассортименте – поскольку практически в каждом каталоге компаний, торгующих метизами, можно найти болты и гайки с дюймовой резьбой. Поэтому сегодня уже почти не составляет труда приобрести нужную продукцию. А с нашей помощью это будет сделать еще проще. Мы предлагаем обширную коллекцию метизов, изготовленных по дюймовым стандартам. В ней вы найдете все необходимое, что в любой момент может понадобиться вам при работе с оборудованием, поставляемым из-за рубежа.

    В зарубежном оборудовании встречаются английские стандарты с профилем в 55°:
    • крепёжная резьба Витворта BSW и BSF (British Standard Whitworth, Fine - мелкая)
    • трубная резьба G (или BSP, BSPP, British Standard Pipe, P – parallel – цилиндрическая)
    • трубная коническая R (или BSPT British Standard Pipe Tapered, Rc – внутренняя коническая);
    Американские стандарты с профилем в 60°:
    • крепёжная резьба UNC (Unified National Coarse – крупнаярезьба), UNF (Fine - мелкая), UNEF (Unified Extra Fine), UNS (Unified Special)
    • трубная резьба цилиндрическая NPSM (National Pipe Straight Mechanical)
    • трубная коническая резьба NPT (National Pipe Tapered)
    • трубная коническая топливная резьба NPTF (National Pipe Tapered Fuel).
    Крепеж с маркировкой din в нашем ассортименте представлен достаточно широко, чтобы вы всегда могли подобрать для своих нужд самые нужные варианты. У нас на складе всегда вас ожидает дюймовый крепеж, купить который вы можете как поштучно, так и оптом:

    • Болты
    • Винты
    • Гайки

    Вся продукция поставляется от ведущих мировых изготовителей, которые дают свою гарантию даже на самый маленький болтик. Произведенный из самых качественных материалов, такой крепеж позволяет использовать его при максимальных нагрузках и самое длительное время. Использование нержавеющих металлов и покрытий предотвращает ускоренную коррозию, что дает возможность использовать метизы в наиболее сложных, порой экстремальных, условиях эксплуатации.

    В нашем магазине не только найдется весь нужный вам товар, но также и особые условия для наших клиентов. Акции и скидки действуют у нас вне зависимости от времени и сезона, поэтому у вас есть серьезная возможность приобрести любой наш товар по самым привлекательным расценкам.

    Материалы подготовлены специалистами компании «Трайв-Комплект».
