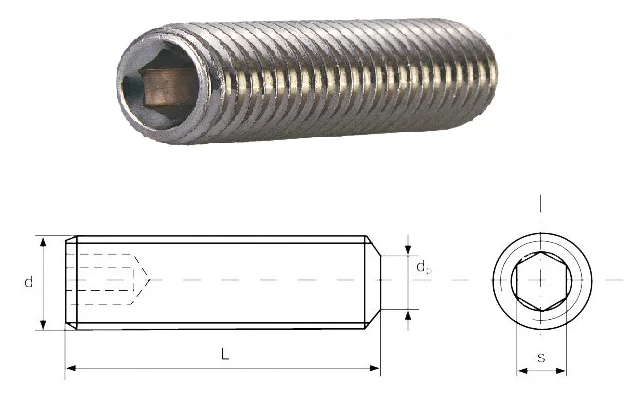

    Аналоги:

    Обозначение "Аналог товара" - не является на 100% гарантией, что аналог будет точной копией исходного изделия (по техническим параметрам, по цветовой палитре и т.д.). Для избежания ошибок, рекомендуем Вам проконсультироваться с нашими специалистами.

    DIN 913 Винт установочный с внутренним шестигранником и плоским концом

    Немецкий производственный стандарт DIN 913 предполагает установку стопорных установочных винтов без головки – такой крепеж предназначен для надежной фиксации деталей и защиты от смещения. Установочный крепеж предотвращает самопроизвольное разъединение узла в условиях постоянных динамических и вибрационных нагрузок. Данная разновидность крепежных изделий выполнена в виде металлического стержня с плоским концом и полной метрической резьбой. На второй торцевой стороне выполнено внутреннее углубление под ключ-шестигранник. Крепеж ДИН 913 отливается высокой прочностью и долговечностью.

    Особенности изготовления и использования

    Стопорный установочный винт предназначен для установки в предварительно просверленное отверстие с нарезанной резьбой. Он не имеет головки, поэтому погружается в отверстие полностью, такой крепежный элемент незаметен со стороны. Внутренний шестигранник позволяет закручивать его ключом с высоким затягивающим усилием, это обеспечивает прочность и надежность соединения. Оно защищено от самопроизвольного раскручивания.

    Установочный винт такого типа по конфигурации напоминает резьбовую шпильку с диаметром резьбы от М1,6 до М20, общая длина изделия может составлять от 2 до 120 мм. При выборе необходимо позаботиться о соответствии размеров подготовленного отверстия. Такое изделие может быть установлено с помощью электроинструмента – шуруповерта, дрели и т.д. Внутреннее углубление соответствует наконечнику монтажной шестигранной биты, использование электроинструмента позволяет провести установку одной рукой.

    Крепежное изделие имеет тупой конец, это позволяет не делать углубление в основании перед закручиванием винта. Головка с внутренним углублением обладает антивандальными свойствами: ее нельзя открутить обычными подручными средствами, потребуется специальный монтажный ключ.

    Материалы для производства установочных винтов

    Наиболее распространённый вариант такого крепежа – стопорные винты, выполненные из стали 45Н, они характеризуются высокой прочностью. Для защиты от коррозии такое крепежное изделие может дополнительно снабжаться защитным покрытием из цинка или никеля. Тонкий слой цветного металла обеспечивает изоляцию от внешней коррозионно-активной среды, благодаря этому увеличивается срок службы изделия.

    Если соединение будет находиться в условиях высокой влажности или повышенной кислотности среды, необходимо использовать крепеж из нержавеющей стали. Для производства используются сплавы А2 и А4, они обладают отличной защищенностью от коррозии. Срок службы таких крепежных изделий практически не ограничен, они могут годами эксплуатироваться в сложных условиях и обеспечивать высокую надежность соединения. Также крепежные изделия изготавливаются из латуни и прочих сплавов цветных металлов.

    Возможности применения и условия покупки

    Установочные винты такого типа получили наиболее широкое распространение в машиностроении, станкостроении и других отраслях промышленного производства. Их используют при сборке автомобилей и других транспортных средств, установке и сборке металлокаркасов, в мебельном производстве.

    На сайте компании «Трайв-Комплект» предлагается приобрести установочный крепеж с широкими возможностями применения. В продаже представлены изделия высокого качества, они строго соответствуют требованиям стандарта ми проходят тщательные проверки. Оформите заказ онлайн и получите подробные консультации специалистов по выбору: наши консультанты помогут найти нужный крепеж для решения любой задачи.

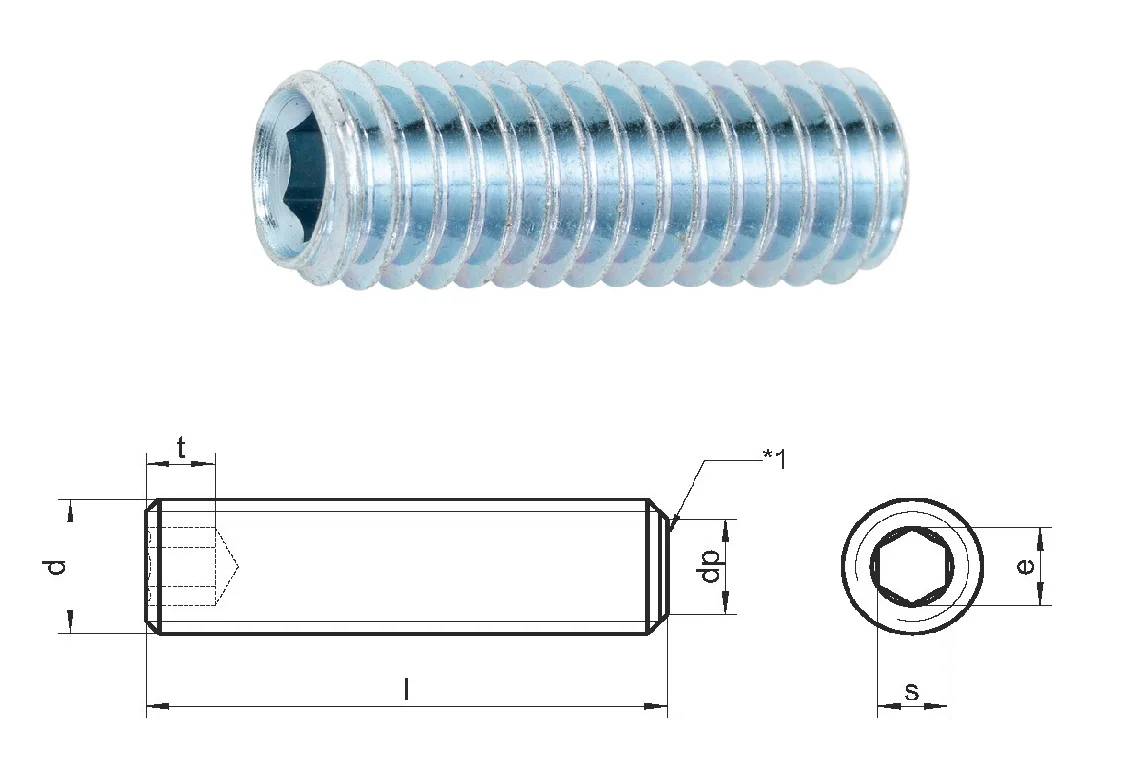

    Таблица размеров установочных винтов с плоским концом DIN 913 (ISO 4026) в мм

    d М1,4 М1,6 М2 М2,5 M3 M4 M5 М6 М8 М10 М12 М16 М20 М24
    P 0,3 0,35 0,4 0,45 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2,5 3
    dp 0,45 0,8 1 1,5 2 2,5 3,5 4 5,5 7 8,5 12 15 18
    s 0,7 0,7 0,9 1,3 1,5 2 2,5 3 4 5 6 8 10 12
    t короткие 0,6 0,7 0,8 1,2 1,2 1,5 2 2 3 4 4,8 6,4 8 10
    длинные 1,4 1,5 1,7 2 2 2,5 3 3,5 5 6 8 10 12 15
    l
    2 # # #
    2,5 # # # #
    3 + + # # #
    4 + + + + # #
    5 + + + + + # #
    6 + + + + + + # #
    8   + + + + + + + #
    10     + + + + + + + #
    12       + + + + + + + #
    16         + + + + + + + #
    20           + + + + + + + #
    25             + + + + + + + #
    30               + + + + + + +
    35                 + + + + + +
    40                 + + + + + +
    45                   + + + + +
    50                   + + + + +
    55                     + + + +
    60                     + + + +

    Обозначения:

    d - номинальный диаметр резьбы
    P - шаг резьбы
    dp - диаметр плоского конца, макс.
    s - размер под ключ
    t - глубина шлица винта, мин.
    l - длина винта
    # - короткие винты с обязательным углом фаски 120°
    + - длинные винты с углом фаски 90°
