| d | М6 | М8 | М10 | М12 | М16 | М20 | М22 | М24 |
|---|---|---|---|---|---|---|---|---|
| a | 15 | 20 | 25 | 27 | 29 | 32 | 32 | 36 |
| b | 14 | 18 | 23 | 27 | 32 | 36 | 36 | 45 |
| c | 25 | 32 | 42 | 48 | 56 | 64 | 64 | 75 |
| d2 | 14 | 18 | 23 | 24 | 30 | 36 | 36 | 45 |
| d3 | 11.5 | 15 | 18 | 20 | 24 | 28 | 28 | 36 |
| d4 | 5 | 6.5 | 8 | 10 | 12 | 13 | 13 | 14 |
| h | 28 | 36 | 50 | 52 | 59 | 66 | 66 | 75 |
| m | 8 | 10 | 12 | 15 | 18 | 21 | 21 | 25 |
Категории
Показать все...

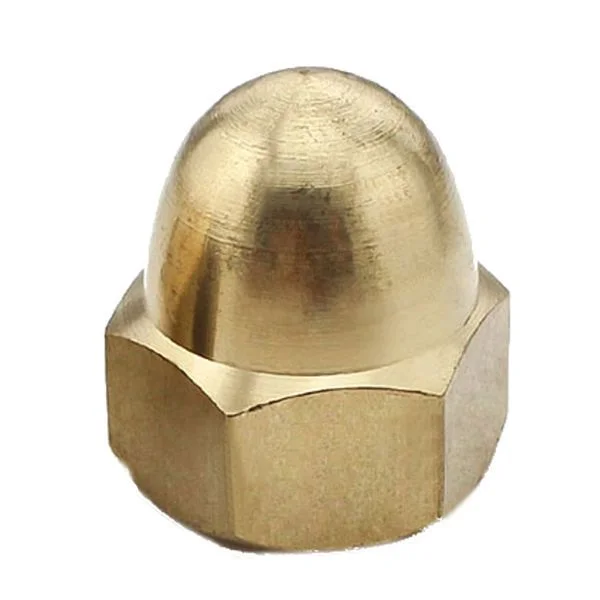

DIN 80704 Гайка закрытая
