Шайба косая применяется при работе со швеллерами и может быть изготовлена по двум стандартам.
При прочих равных условиях и характеристиках есть небольшое, но все же отличие, в отдельных случаях существенное.
Так, немецкий стандарт DIN 434 регламентирует изготовление шайбы с величиной уклона полок швеллера 8%. Отечественный стандарт ГОСТ 10906-78 увеличивает этот параметр до 10%.
Этот момент необходимо учитывать при подборе шайбы и обращать внимание на маркировку. Иногда встречается и другое название этого типа шайб – клиновые.

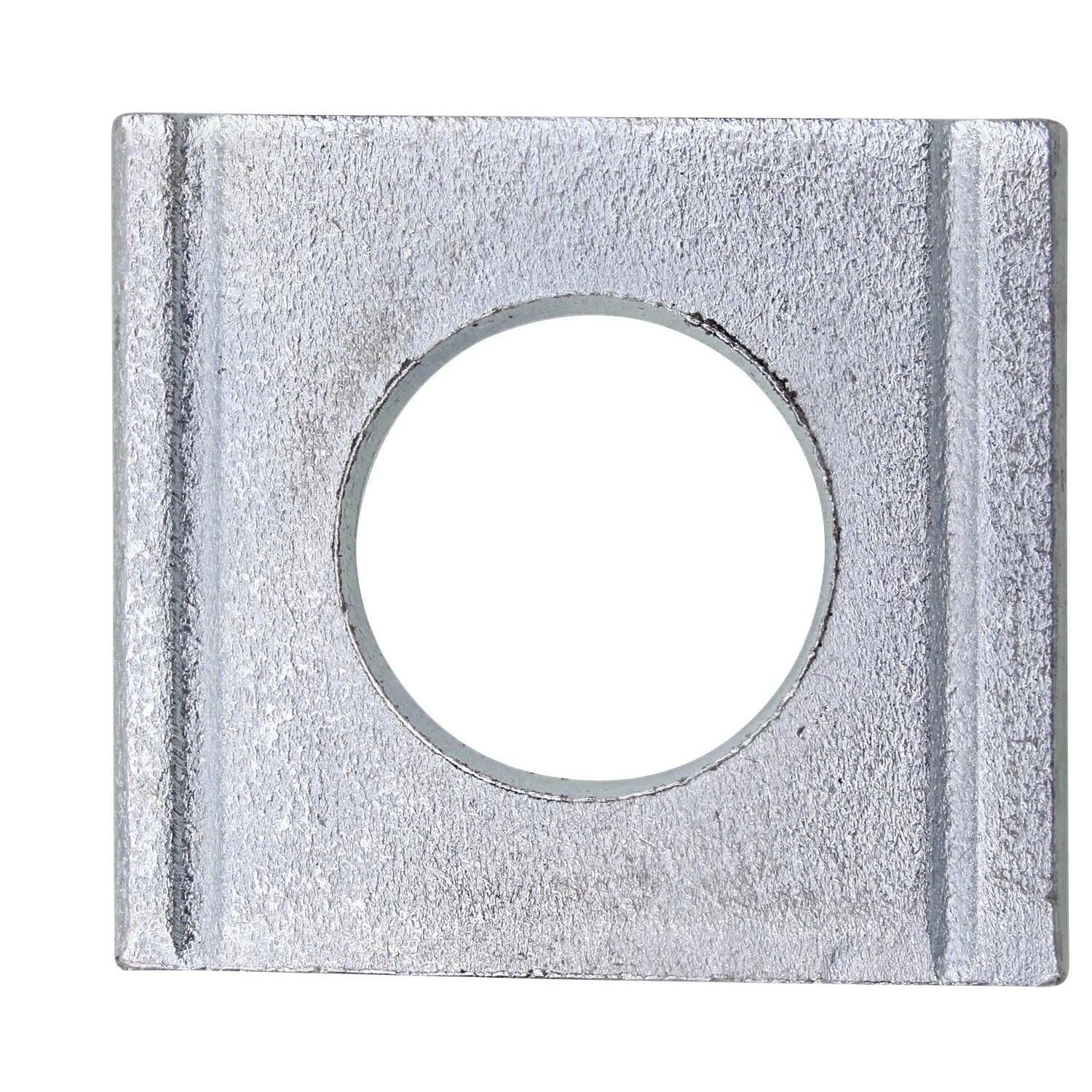

Достоинства и применение шайбы косой DIN 434
Конструктивные особенности шайбы являются главным ее преимуществом. Необычная конфигурация делает это изделие уникальным. Квадратная форма с двумя проточками, разные размеры по толщине помогают ликвидировать уклон в швеллере при установке крепежных устройств.
В процессе монтажа косая шайба подкладывается под болт или гайку, желобками упираясь в полки швеллера. Тем самым выравнивается разница высот между боковинами швеллера, крепежный узел получается более прочным и надежным. А проточки защищают шайбу от проворачивания и крепко держат ее в нужном положении.
Для изготовления косой шайбы по DIN 434 листовая углеродистая сталь с антикоррозионным покрытием способами гальванического или горячего оцинкования. Спросом пользуются также метизы из нержавеющей аустенитной стали марок А2 и А4. Нержавейка не требует дополнительной защиты, больше того, она прекрасно соседствует с окружающей средой повышенной агрессии.
Покупайте косые шайбы DIN 434 с нужными параметрами по выгодной цене
Склад компании «Трайв-Комплект» в любое время, которое указано в графике работы, готов к отгрузке шайб по оптовым заказам любого объема и в нужном ассортименте касательно размеров, материала изготовления. Каждая партия товаров сопровождается гарантийными сертификатами.
Заявку на приобретение косых шайб с доставкой можно оформить самостоятельно в режиме онлайн. Пользуясь специальной формой на главной странице сайта, можете предварительно подобрать крепеж по заданным параметрам. Если есть сомнения, то свяжитесь с нашими менеджерами по указанному телефону. Все проблемы решим быстро, качественно, а цены у нас самые лучшие. Работаем с юридическими и физическими лицами из любого региона России.

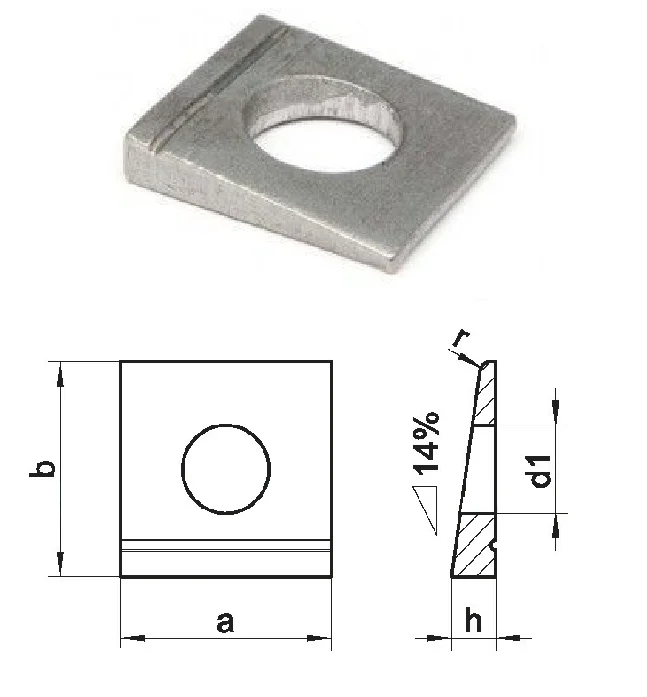

Размеры шайбы стандарта DIN 434, в мм
Шайба для швеллеров ДИН 434 и ее основные размеры представлены в следующей таблице:
| d | d | a | b |
|---|---|---|---|
| M8 | 9 | 22 | 22 |
| M10 | 11 | 22 | 22 |
| M12 | 14 | 26 | 30 |
| M16 | 18 | 32 | 36 |
| M20 | 22 | 44 | 50 |
| M24 | 26 | 56 | 56 |
| M27 | 30 | 56 | 56 |
