    DIN 963 Винт с потайной головкой

    По немецкому стандарту DIN 963 изготавливается универсальный винт с потайной головкой, дополненной прямым шлицем. Это широко распространенный крепеж, удобный для закручивания отверткой с плоским наконечником или электроинструментом. Он применяется для создания прочных резьбовых соединений деталей из металла, дерева и других материалов.

    Винт может устанавливаться в подготовленное резьбовое отверстие или закрепляться с помощью гаек с шайбами и без них. Крепеж такого типа помогает создавать соединения с хорошими декоративными качествами, так как головка полностью утапливается в материале и не поднимается над поверхностью.

    Особенности изготовления и размеры

    Стандарт ДИН 963 предусматривает изготовление винтов с головкой потайного типа и полной метрической резьбой на металлическом стержне. Винт устанавливается в материал заподлицо, благодаря этому соединение незаметно со стороны. Место расположения головки может быть дополнительно закрыто декоративной пластиковой накладкой. Перед вкручиванием винта в материале высверливается отверстие с выработкой конуса в верхней части – это обеспечивает оптимальную посадку крепежа и его полное погружение в материал.

    Крепежные изделия такого типа могут иметь метрическую резьбу диаметром от М4 до М16. Длина рабочего стержня может составлять от 4 до 100 мм, выбор зависит от размеров соединяемых деталей и условий установки.

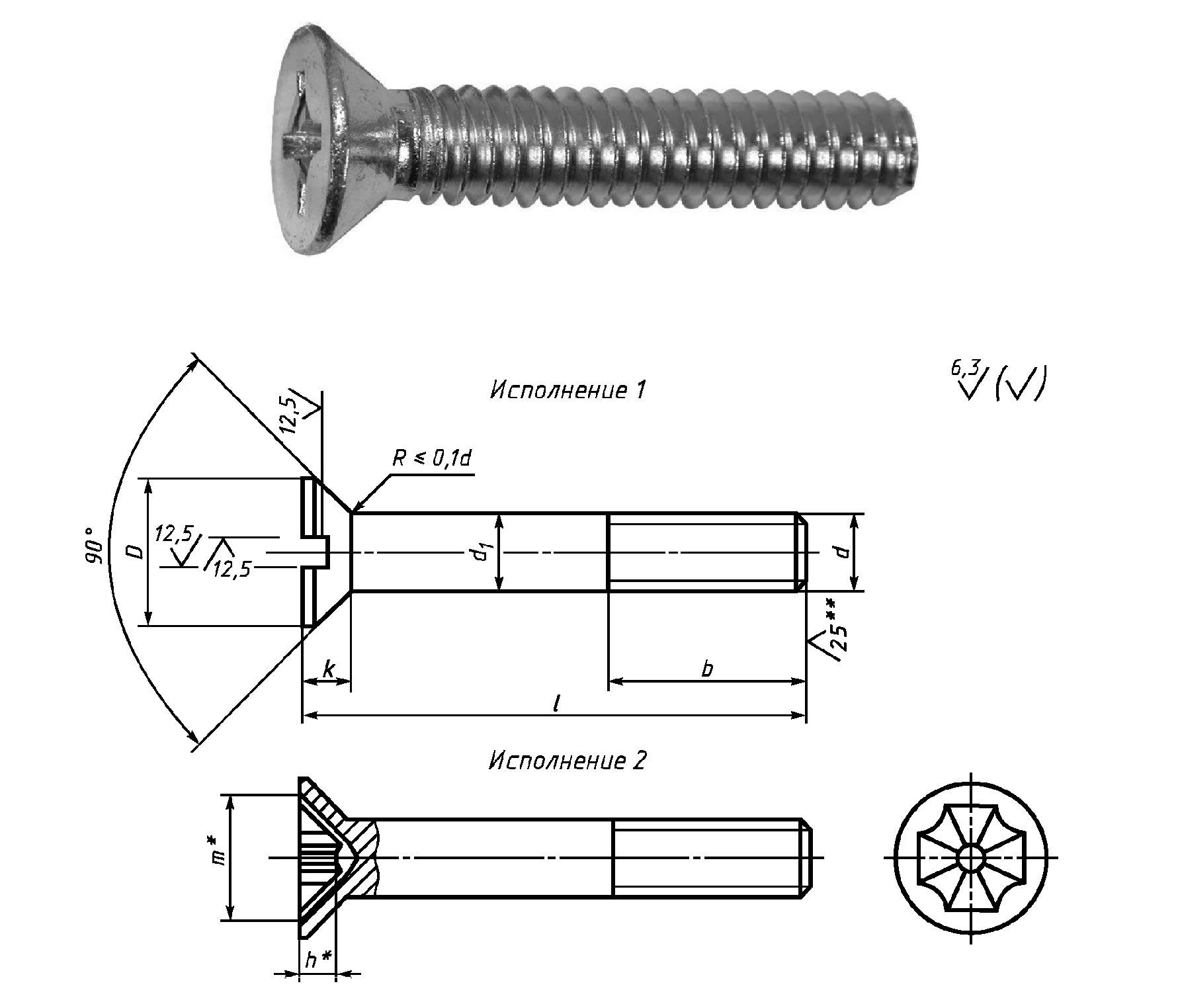

    Российским аналогом этого вида крепежной продукции являются винты, изготовленные по ГОСТ 17475-80. В международной системе аналоги производятся по стандарту ISO 2009. Однако аналог не гарантирует идеально точного соответствия по всем характеристикам: получите консультации специалистов по подбору подходящего крепежа.

    Материалы для производства изделий

    Крепежная продукция может изготавливаться из стали с классом прочности 4.8 или 8.8, выбор зависит от условий использования винтов и оказываемой на них нагрузки. Сталь защищается от коррозии с помощью цинкового, никелевого или хромированного покрытия, оно наносится гальваническим способом. Тонкий защитный слой металла не допускает контакта с разрушительной внешней средой, благодаря этому крепеж не подвержен коррозии и служит значительно дольше.

    Винты с потайной головкой также могут изготавливаться из нержавеющей стали А2 и А4. Такой крепеж необходим для использования в условиях повышенной коррозионной активности среды, например, при высокой влажности или присутствии в воздухе паров агрессивных химических веществ. Крепеж также производится из латуни, сплавов цветных металлов и пластика.

    Где применяются винты ДИН 963?

    Крепежные изделия такого типа получили широкое распространение в промышленности: их используют для нужд машиностроения, приборостроения, станкостроения и других отраслей. Также они стали востребованными в мебельном производстве: винт полностью утапливается в материал, поэтому он незаметен со стороны и не портит внешнего вида изделия. Под этим стандартом выпускается универсальная крепежная продукция, которая может использоваться в десятках направлений, в том числе в строительстве и сборке металлических каркасов.

    Закажите крепежные изделия высокого качества в компании «Трайв-Комплект». Мы ведем продажу продукции лучших российских и зарубежных изготовителей, каждая партия товара проходит обязательный контроль. Приобрести ее предлагается с доставкой в любой регион: при оформлении заказа укажите адрес получения. Если вам требуется подобрать аналог, наши консультанты помогут найти подходящий вариант.

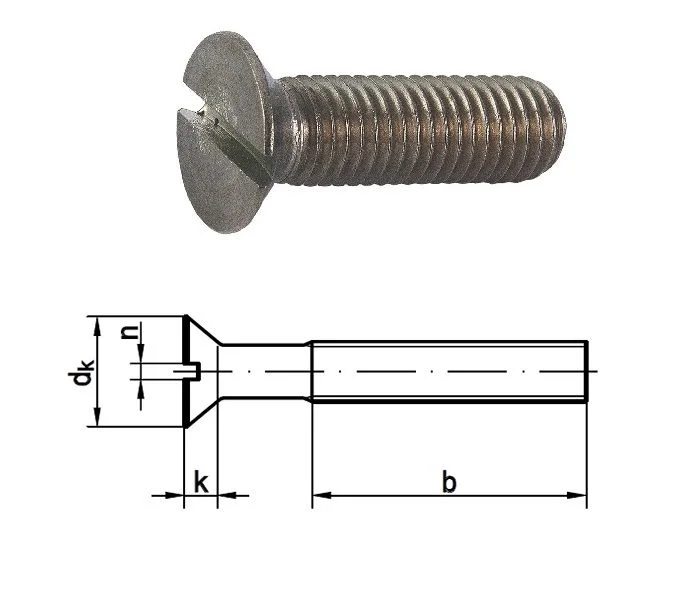

    Таблица размеров винтов с потайной головкой DIN 963 (ISO 2009) в мм

    d M1 M1.2 M1.4 M1.6 M2 M2.5 M3 M3.5 M4 M5 М6 М8 М10 М12 М16 М20
    dk
    ISO/DIN
    1,9 2,3 2,6 3 3,8 4,7 5,5/5,6 7,3/6,5 8,4/7,5 9,3/9,2 11,3/11 15,8/14,5 18,3/18 22 29 36
    k
    ISO/DIN
    0,6 0,72 0,84 1/0,96 1,2 1,5 1,65 2,35/1,93 2,7/2,2 2,7/2,5 3,3/3 4,65/4 5 6 8 10
    b 1) 1) 1) 15 16 18 19 38 22 25 28 34 40 46 58 70
    n 0,25 0,3 0,3 0,4 0,5 0,6 0,8 1 1,2 1,2 1,6 2 2,5 3 4 5

    Обозначения:

    d - номинальный диаметр резьбы
    dk - диаметр потайной головки
    k - высота головки
    b - длина резьбы винта, мин. 1) - резьба до головки
    n - ширина шлица головки винта
