DIN 1816 – стандарт изготовления круглых гаек, снабженных основным отверстием с внутренней резьбой и дополнительными несквозными отверстиями по бокам: они предназначены для установки штифтов. Резьба имеет мелкий шаг для увеличения количества витков, это обеспечивает ей гайке дополнительную прочность крепления и защиту от самопроизвольного раскручивания.
Для установки таких гаек используются специальные крючкообразные ключи, изделия могут использоваться там, где невозможна установка обычных гаек шестигранной формы.
Материалы и особенности
Для изготовления крепежа такого типа используется сталь St, нанесение на нее защитного покрытия стандартом не предусматривается. Сталь имеет класс прочности 8 или 10, металл отличается повышенной стойкостью к нагрузкам. Если гайку предполагается применять в условиях высокой коррозионной активности среды, она изготавливается из нержавеющей стали А2 или А4.
Изделие обладает следующим набором особенностей:
- Диаметр резьбового отверстия может составить от М8 до М40.
- Шаг резьбы составляет от 1 до 1,5 мм.
- Высота гайки может варьироваться от 5 до 12 мм.
- Общий диаметр гайки составляет от 20 до 62 мм.

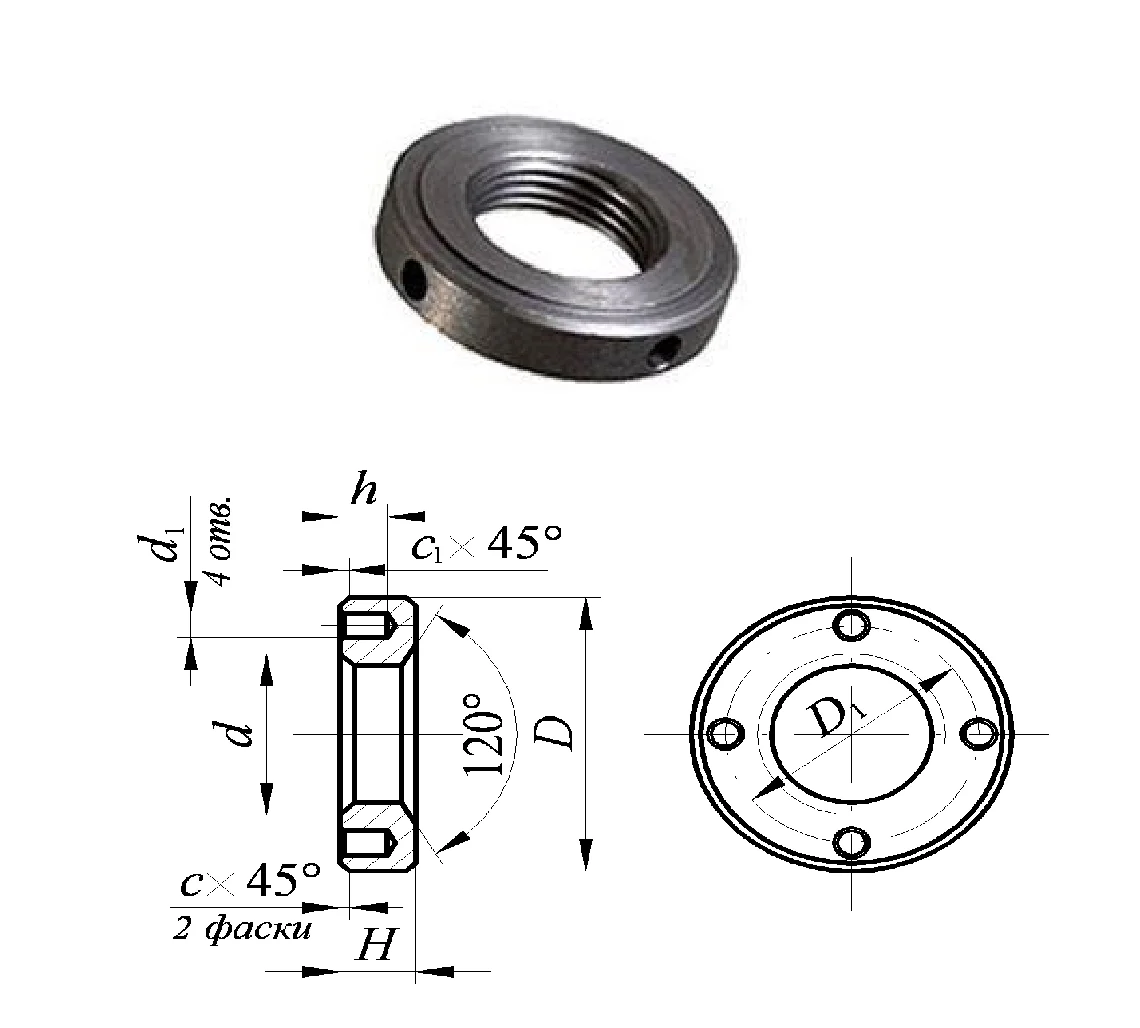

Аналогичный крепеж производится по российскому стандарту ГОСТ 6393-73.
Возможности применения
Гайки такого типа находят применение в машиностроительных отраслях: и используют в автомобилестроении, производстве спецтехники, станков и не только. Также они могут использоваться в строительстве, они подходят для сложных условий установки, где нет возможности поставить другие виды крепежа.
Сделайте заказ в компании «Трайв-Комплект»: предлагаются поставки недорогих крепежных изделий в широком диапазоне размеров. Возможна оптовая продажа партий продукции любого объема с доставкой в регионы.
Размеры круглой гайки DIN 1816 в мм:
| d1 | d2 | t | h |
|---|---|---|---|
| M8х1 | 20 | 4.5 | 5 |
| M10х1 | 25 | 4.5 | 6 |
| M12х1.5 | 28 | 5 | 6 |
| M14х1.5 | 30 | 5 | 7 |
| M16х1.5 | 32 | 6 | 7 |
| M18х1.5 | 34 | 6 | 8 |
| M20х1.5 | 36 | 6 | 8 |
| M22х1.5 | 40 | 6 | 9 |
| M24х1.5 | 42 | 6 | 9 |
| M26х1.5 | 45 | 6 | 10 |
| M28х1.5 | 50 | 7 | 10 |
| M30х1.5 | 50 | 7 | 10 |
| M32х1.5 | 52 | 7 | 11 |
| M35х1.5 | 55 | 7 | 11 |
| M38х1.5 | 58 | 8 | 11 |
| M40х1.5 | 62 | 8 | 12 |
| M42х1.5 | 62 | 8 | 12 |
| M45х1.5 | 68 | 8 | 12 |
| M48х1.5 | 75 | 10 | 13 |
| M50х1.5 | 75 | 10 | 13 |
| M52х1.5 | 80 | 10 | 13 |
| M55х1.5 | 80 | 10 | 13 |
| M58х1.5 | 90 | 10 | 13 |
| M60х1.5 | 90 | 10 | 13 |
| M62х1.5 | 95 | 12 | 14 |
| M65х1.5 | 95 | 12 | 14 |
| M68х1.5 | 100 | 12 | 14 |
| M70х1.5 | 100 | 12 | 14 |
| M72х1.5 | 110 | 12 | 14 |
| M75х1.5 | 110 | 12 | 14 |
| M80х2 | 115 | 12 | 16 |
| M85х2 | 120 | 12 | 16 |
| M90х2 | 130 | 12 | 16 |
| M95х2 | 135 | 12 | 16 |
| M100х2 | 145 | 12 | 16 |
| M105х2 | 155 | 12 | 16 |
| M110х2 | 155 | 12 | 16 |
| M115х2 | 165 | 15 | 18 |
| M120х2 | 165 | 15 | 18 |
| M125х2 | 180 | 15 | 18 |

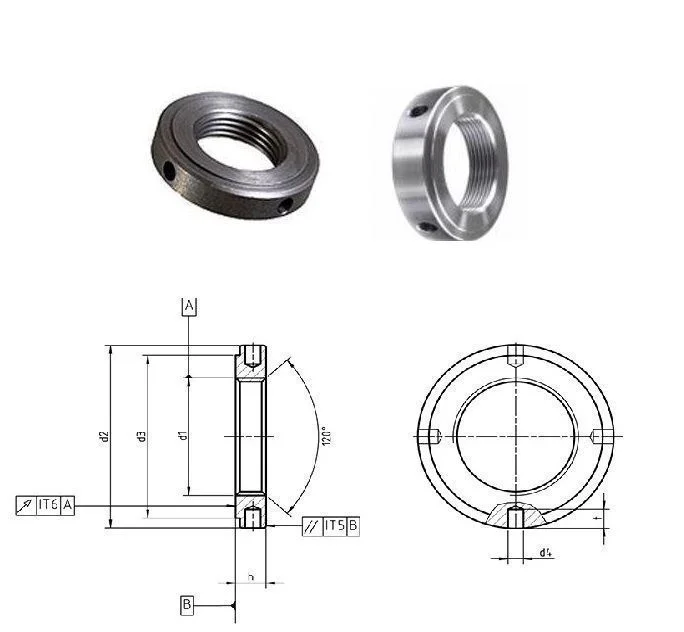

Размеры круглой гайки DIN 1816 в мм
| d1 | d2 | d3 | d4 | h | t | z | q |
| M12х1.5 | 28 | 23 | 3 | 6 | 5 | 0.5 | 4 |
| M16х1.5 | 32 | 27 | 4 | 7 | 6 | 0.5 | 4 |
| M18х1.5 | 34 | 28 | 4 | 8 | 6 | 0.5 | 4 |
| M20х1.5 | 36 | 30 | 4 | 8 | 6 | 0.5 | 4 |
| M22х1.5 | 40 | 34 | 4 | 9 | 6 | 0.5 | 4 |
| M24х1.5 | 42 | 36 | 4 | 9 | 6 | 0.5 | 4 |
| M26х1.5 | 45 | 38 | 5 | 10 | 6 | 0.5 | 4 |
| M28х1.5 | 50 | 43 | 5 | 10 | 7 | 0.5 | 4 |
| M30х1.5 | 50 | 43 | 5 | 10 | 7 | 0.5 | 4 |
| M35х1.5 | 55 | 48 | 5 | 11 | 7 | 0.5 | 4 |
| M40х1.5 | 62 | 54 | 6 | 12 | 8 | 0.5 | 4 |
| M42х1.5 | 62 | 54 | 6 | 12 | 8 | 0.5 | 4 |
| M45х1.5 | 68 | 60 | 6 | 12 | 8 | 0.5 | 6 |
| M48х1.5 | 75 | 67 | 6 | 13 | 10 | 0.5 | 6 |
| M50х1.5 | 75 | 67 | 6 | 13 | 10 | 0.5 | 6 |
| M55х1.5 | 80 | 70 | 6 | 13 | 10 | 0.5 | 6 |
| M60х1.5 | 90 | 80 | 6 | 13 | 10 | 0.5 | 6 |
| M70х1.5 | 100 | 90 | 8 | 14 | 12 | 0.5 | 6 |
| M75х2 | 110 | 100 | 8 | 14 | 12 | 0.5 | 6 |
| М80х2 | 115 | 105 | 8 | 16 | 12 | 1 | 6 |
Обозначения:
d1 - номинальный диаметр резьбы
d2 - наружный диаметр гайки
d3 - наружный диаметр выступа
d4 - диаметр радиального отверстия
h - высота гайки
t - глубина радиального отверстия
z - высота выступа
q - количество радиальных отверстий
