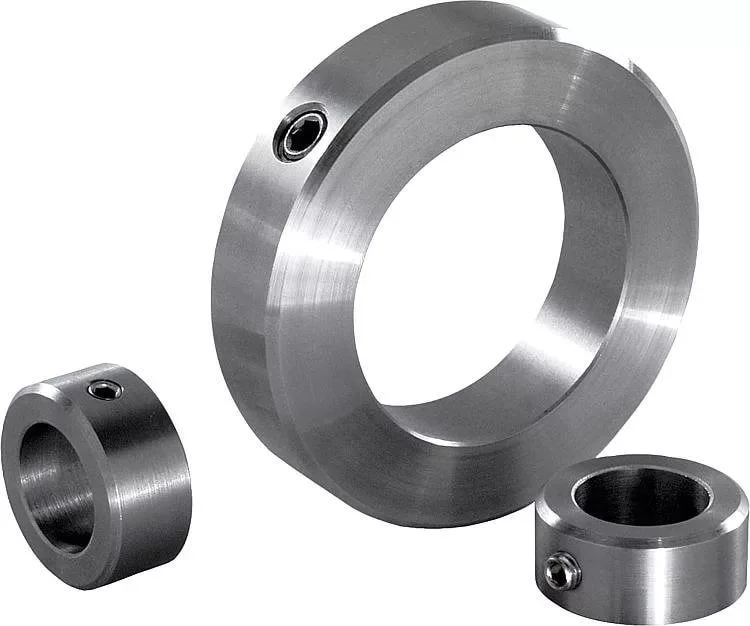

Стандарт DIN 703 распространяется на изготовление установочных колец регулировочного типа, снабженных резьбовым отверстием для установки винта. Основное назначение регулировочных колец – обеспечение прочной фиксации различных деталей и оснастки на валу во время вращения, такие крепежные элементы повышают надежность узла.
Изделие имеет два отверстия для закручивания винтов, они располагаются под углом 125 градусов друг относительно друга. Такой крепеж нашел применение во многих машиностроительных отраслях.
Материалы изготовления
Установочные кольца могут быть изготовлены из углеродистой стали различных классов прочности. Для увеличения срока службы и улучшения противостояния коррозии они снабжаются цинковым покрытием, нанесенным гальваническим способом. Изделия с повышенной стойкостью к коррозии также изготавливаются из нержавеющей стали А2 и А4. Такие кольца используются совместно с установочными стопорными винтами, изготовленными по стандарту DIN 914.
Изделия имеют следующий набор технических характеристик:
- Внешний диаметр стопорного кольца может варьироваться в пределах от 56 до 160 мм.
- Внутренний диаметр составит от 24 до 120 мм.
- Кольцо может иметь высоту в пределах от 2 до 32 мм.
- Для установки на вал используются отверстия с диаметром резьбы от М10 до М12.
Возможности применения
Установочные кольца активно применяются в автомобилестроении, приборостроении, станкостроении, также они могут использоваться в тяжелом машиностроении при сборке различного оборудования. Закажите продукцию этого типа оптовыми партиями любого размера в компании «Трайв-Комплект»: предлагаются поставки на доступных условиях. Товар изготавливается лучшими производителями России и зарубежья.
Размеры установочных колец DIN 703 в мм
| d1 H 8 | b js 14 | d2 h13 | d3 | винт DIN 914 |
|---|---|---|---|---|
| 24 | 22 | 56 | М10 | М10х16 |
| 25 | 22 | 56 | М10 | М10х16 |
| 26 | 22 | 56 | М10 | М10х16 |
| 28 | 22 | 63 | М10 | М10х16 |
| 30 | 22 | 63 | М10 | М10х16 |
| 32 | 22 | 63 | М10 | М10х16 |
| 34 | 22 | 70 | М10 | М10х16 |
| 35 | 22 | 70 | М10 | М10х16 |
| 36 | 22 | 70 | М10 | М10х16 |
| 38 | 22 | 70 | М10 | М10х16 |
| 40 | 28 | 80 | М12 | М12х20 |
| 42 | 28 | 80 | М12 | М12х20 |
| 45 | 28 | 80 | М12 | М12х20 |
| 48 | 28 | 80 | М12 | М12х20 |
| 50 | 28 | 90 | М12 | М12х20 |
| 52 | 28 | 90 | М12 | М12х20 |
| 55 | 28 | 90 | М12 | М12х20 |
| 56 | 28 | 90 | М12 | М12х20 |
| 58 | 28 | 100 | М12 | М12х20 |
| 60 | 28 | 100 | М12 | М12х20 |
| 63 | 28 | 100 | М12 | М12х20 |
| 65 | 28 | 100 | М12 | М12х20 |
| 68 | 32 | 110 | М16 | М16х20 |
| 70 | 32 | 110 | М16 | М16х20 |
| 72 | 32 | 110 | М16 | М16х20 |
| 75 | 32 | 110 | М16 | М16х20 |
| 80 | 32 | 125 | М16 | М16х20 |
| 85 | 32 | 125 | М16 | М16х20 |
| 90 | 32 | 125 | М16 | М16х20 |
| 95 | 32 | 140 | М16 | М16х25 |
| 100 | 32 | 140 | М16 | М16х25 |
| 110 | 32 | 160 | М16 | М16х25 |
| 120 | 32 | 160 | М16 | М16х25 |
| d1 | d2 | d3 | b | винт |
|---|---|---|---|---|
| 20 | 40 | М10 | 20 | М10х15 |
| 25 | 56 | М10 | 22 | М10х15 |
| 30 | 63 | М10 | 22 | М10х15 |
| 35 | 70 | М10 | 22 | М10х15 |
| 40 | 80 | М12 | 28 | М12х20 |
| 45 | 80 | М12 | 28 | М12х20 |
| 50 | 90 | М12 | 28 | М12х20 |
| 60 | 100 | М12 | 28 | М12х20 |
| 70 | 110 | М16 | 32 | М16х20 |
| 80 | 125 | М16 | 32 | М16х20 |
| 90 | 125 | М16 | 32 | М16х20 |
| 100 | 140 | М16 | 32 | М16х25 |
Обозначения:
d1 - внутренний диаметр кольца
d2 - наружный диаметр кольца
d3 - диаметр резьбы под установочный винт
b - ширина кольца
