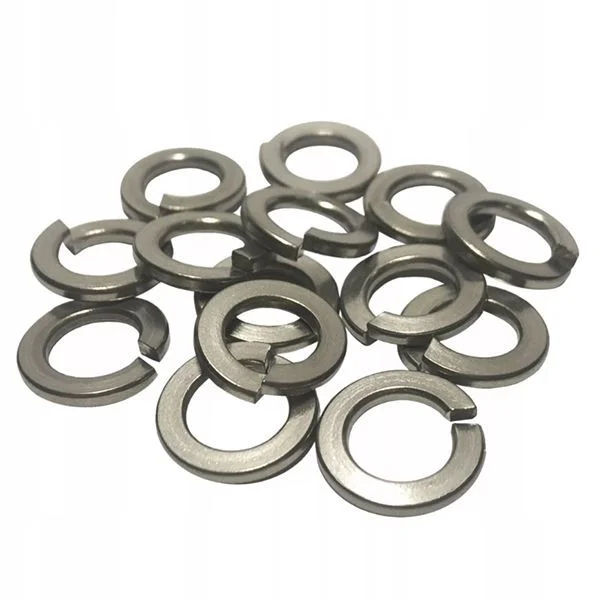

Пружинная шайба получила название благодаря способности «натягивать» резьбовой крепеж, увеличивая силу трения при закручивании. В результате соединение получает свойство противодействия саморазвинчиванию. Отлично воспринимает повышенные эксплуатационные нагрузки, в том числе динамические и вибрационные. Однако для закручивания болтового узла с применением пружинной шайбы требуется усилие большее, чем при использовании простых метизов.
Пружинные шайбы – разновидности и особенности
Существуют различные виды пружинных шайб, среди которых особенно популярными и распространенными являются следующие:

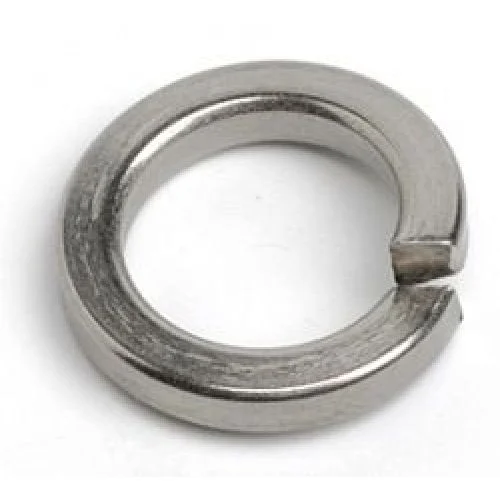

1. Гроверные кольца – наиболее востребованный тип метизов данной категории. В большинстве своем изготавливаются из одноименной стали. Однако стандартами допускается производство таких изделий из бронзы марки БрКМц3-1. Подчиняется требованиям ГОСТ 6402-70, DIN 7980, DIN 127.
Главные отличия гроверного кольца от подобных изделий – квадратная форма сечения и наличие специфического разреза. Его концы располагаются один несколько выше другого. Благодаря этой особенности, болтовое соединение получается крепким, надежно защищенным от появления слабины и самопроизвольного раскручивания.
Существует четыре подвида шайб Гровера, которые различаются по буквам в маркировке каждого метиза:
- Н – нормальная;
- Л – легкая;
- Т – тяжелая;
- ОТ – очень тяжелая.
Стопорное гроверное кольцо выпускается в первозданном виде без защиты, с оцинкованным покрытием либо обработанная термодиффузионным способом с целью получения защитных свойств специального назначения.

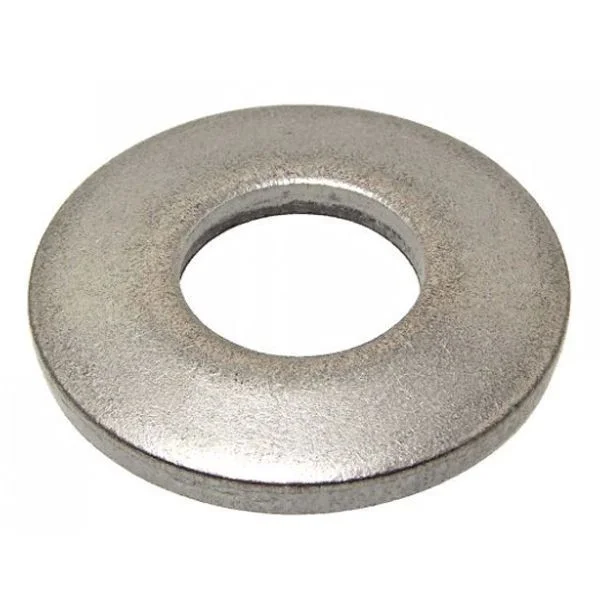

2. Тарельчатый тип представляет собой изделие в виде завершенного кольца, в разрезе имеющего форму усеченного конуса. Бывают двух видов: с наклонными или параллельными краями по внутреннему и внешнему периметру. Одним из основных критериев подбора тарельчатой пружины является отношение предполагаемой нагрузки к величине упругой деформации. Технические требования к данному виду метизов изложены в ГОСТ 3057-90.
3. Волнистые пружинные шайбы по DIN 137 (форма В) и гнутые (форма А). Конфигурация изделия имеет большое значение при выборе шайбы, поскольку метиз должен быть безупречно совместим с соединяемыми деталями.
Чтобы обеспечить высокую надежность крепежного узла, все его элементы лучше приобретать у одного поставщика и от одного производителя с подтверждающими сертификатами.
Материалы изготовления и область применения
Помимо пружинной стали в производстве гроверных, тарельчатых, волнистых и гнутых шайб используется углеродистая сталь без покрытия, а также обработанная цинком гальваническим либо горячим способом. Для крепежных соединений, предназначенных к эксплуатации в сложной среде, следует выбирать метизы из нержавеющих стальных сплавов классов А2 и А4. Обе марки обладают коррозионной стойкостью, а А4 еще и невосприимчивостью к воздействию кислотной, щелочной и солевой агрессии. Бронза и другие виды сплавов также используют в производстве крепежа.
Сфера использования пружинных шайб распространяется на все промышленные отрасли. Особенно активно их применяют в машиностроительных областях, автомобилестроении и везде, где предполагается получить надежное соединение под большие нагрузки.
