Стандарт DIN 478 распространяется на установочный винт, имеющий головку квадратной формы и буртик, обеспечивающий прочную фиксацию крепежа. Стержень винта снабжается неполной метрической резьбой. Крепежное изделие предназначено для создания прочных соединений деталей из металла, оно стало широко востребованным в машиностроении, приборостроении и других отраслях.
Технические характеристики и особенности
Винт DIN 478 изготавливается из высокопрочной стали. Для использования в условиях агрессивных сред выбирается крепеж с дополнительным защитным покрытием – оно противостоит коррозии. Изделие обладает следующими характеристиками:
- Класс прочности металла – 8.8, 10.9. Такие винты могут использоваться для нагруженных ответственных соединений.
- Диаметр резьбы – от М6 до М16.
- Форма головки – квадратная. Это обеспечивает удобное откручивание и закручивание ключом.
Винт с буртиком обеспечивает надежную фиксацию резьбового соединения в условиях повышенных нагрузок. Такие крепежные изделия применяются при сборке автомобилей, различных производственных станков, приборов и другого оборудования. В компании «Трайв-Комплект» их предлагается приобрести по выгодной цене на доступных условиях.

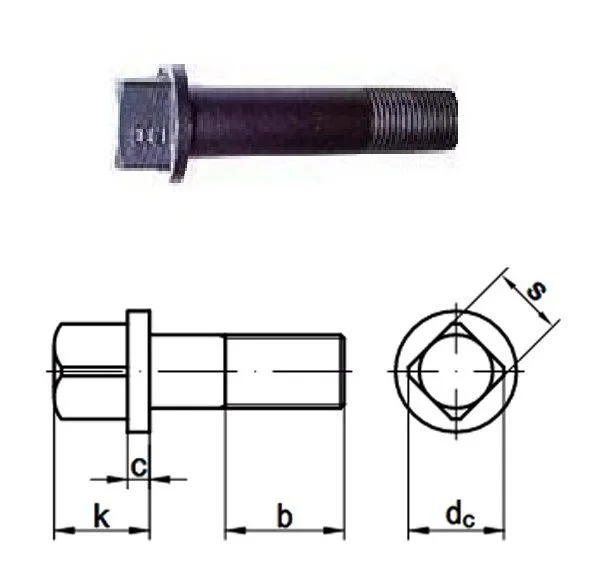

Размеры установочных винтов с квадратной головкой DIN 478:
| d | М6 | М8 | М10 | М12 | М16 |
|---|---|---|---|---|---|
| b | 18 | 22 | 26 | 30 | 38 |
| dc | 10.5 | 13.5 | 16.5 | 19.5 | 25 |
| e | 8 | 10 | 13 | 17 | 21/22 |
| k | 8 | 10 | 13 | 15 | 20 |
| s | 6 | 8 | 10 | 13 | 16/17 |
| d | М8 | М10 | М12 | М16 |
|---|---|---|---|---|
| b | 22 | 26 | 30 | 38 |
| dc | 13.5 | 16.5 | 19.5 | 25 |
| c | 2 | 3 | 3 | 4 |
| k | 10 | 13 | 15 | 20 |
| s | 8 | 10 | 13 | 16/17 |
