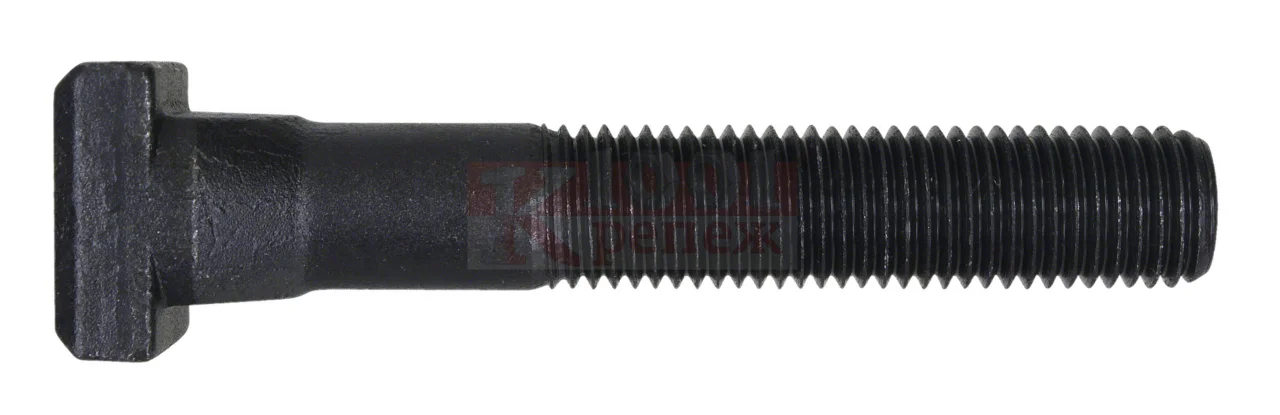

По стандарту DIN 787 выпускаются винты с необычной головкой квадратной формы и подголовником, выполненном в виде усечённого конуса.
Диаметр основания подголовника незначительно превышает диаметр металлического стержня.
На 2/3 стержня нанесена метрическая резьба, диаметр может варьироваться от М8 до М24. Крепежное изделие соответствует международному аналогу по стандарту ISO 299, они имеют общую конфигурацию и назначение.
Особенности изготовления и использования
Материалом для производства служит улучшенная закаленная сталь класса прочности 12.9. такой металл способен выдерживать очень большие механические нагрузки. Как правило, они поставляются без дополнительного защитного покрытия. Для использования в местах с высокой коррозионной активностью применяются болты, выполненные из нержавеющей стали А2 и А4, а также из латуни и иных цветных сплавов.
Винт с квадратной головкой, изготовленный по стандарту ДИН 787, предназначен для установки в предварительно подготовленные Т-образные пазы на производственных станках, в промышленном оборудовании и других агрегатах. Специальный крепеж применяется при соединении станочных деталей, он считается узконаправленным. Наиболее часто он применяется в станкостроении, приборостроении и различных машиностроительных отраслях.
Стандарт DIN 787 соответствует ISO 299:
Условия заказа на сайте «Трайв-Комплект»
Компания поставляет качественный высокопрочный крепеж по выгодной стоимости. Приобрести его предлагается оптовыми партиями любого объема, наша организация может выполнить даже самый крупный заказ. Компания «Трайв-Комплект» на постоянных условиях сотрудничает с крупными зарубежными и российскими производителями крепежных изделий. Выберите подходящий вариант по каталогу и оформите выгодный заказ онлайн.
Размеры винтов для Т-образных пазов DIN 787 в мм:
| d | a -0.3/-0.5 | l - b | l - b | l - b | l - b | e | k |
|---|---|---|---|---|---|---|---|
| М6 | 6 | 25 - 15 | 40 - 28 | 63 - 40 | - | 10-0.5 | 4-0.5 |
| М8 | 8 | 32 - 22 | 50 - 35 | 80 - 50 | - | 13 | 6 |
| М10 | 10 | 40 - 30 | 63 - 45 | 100 - 60 | - | 15 | 6 |
| М12 | 12 | 50 - 35 | 80 - 55 | 125 - 75 | 200 - 120 | 18 | 7 |
| М12 | 14 | 50 - 35 | 80 - 55 | 125 - 75 | 200 - 120 | 22 | 8 |
| М16 | 18 | 63 - 45 | 100 - 63 | 160 - 100 | 250 - 150 | 28 | 10 |
| М20 | 22 | 80 - 55 | 125 - 85 | 200 - 125 | - | 35 | 14 |
| М24 | 28 | 100 - 70 | 160 - 110 | 250 - 150 | - | 44-1 | 18-1 |
