Тип А – Наружные зубья. Наружные зубья создают контр усилие и обеспечивают надежное схватывание с поверхностью соединяемого изделия. Используется в машиностроении и строительстве совместно с болтами, винтами и прочими метрическим крепежом. Внутренний диаметр немного больше диаметра резьбы соответствующего крепежного элемента. Шайба DIN 6798 изготавливаются из пружинной стали, оцинкованной стали, нержавейки.
Шайба DIN 6798 — это крепежный элемент, используемый для предотвращения самопроизвольного откручивания резьбовых соединений благодаря наличию зубцов, обеспечивающих надежное сцепление с поверхностью. Этот стандарт относится к категории стопорных шайб, применяемых в машиностроении, станкостроении, строительстве и других отраслях промышленности. Ее уникальная конструкция с зубцами обеспечивает повышенную фиксацию, что делает ее незаменимой в условиях вибрации или динамических нагрузок.
Основные характеристики шайб DIN 6798
- Материал: Чаще всего такие шайбы изготавливаются из углеродистой стали C45, однако возможны варианты из нержавеющей стали 1.4310, А2, А4 для работы в агрессивных средах, а также бронзы.
- Покрытие: Обычно используется цинковое покрытие для защиты от коррозии, что особенно важно в условиях повышенной влажности или воздействия химикатов.
- Форма: Зубцы расположены по внешнему диаметру шайбы, обеспечивая прочное зацепление с поверхностями деталей. Это делает шайбу особенно эффективной в предотвращении ослабления крепления даже при значительных вибрациях.
- Размеры: Диаметры шайб варьируются в зависимости от конкретного назначения, но наиболее часто встречаются размеры от М2 до М30. Внутренние и внешние диаметры соответствуют стандартам ISO и ГОСТ.
Шайбы стандарта DIN 6798 выпускаются в нескольких вариантах исполнения:
- DIN 6798 A — шайба стопорного типа с зубцами снаружи
- DIN 6798 J — шайба стопорного типа с зубцами внутри
- DIN 6798 V — шайба стопорящаяся, форма V (вогнутая), аналогична требованиям ГОСТ 10464
Назначение и преимущества шайб DIN 6798
Основная функция стопорной шайбы DIN 6798 заключается в предотвращении самооткручивания болтового соединения. Благодаря зубцам, она надежно фиксируется на поверхности, создавая упругое сопротивление, которое помогает удерживать соединение даже при воздействии вибрации или динамических нагрузок.
- Высокая устойчивость к вибрациям.
- Простота установки и демонтажа.
- Долговечность и надежность в эксплуатации.
- Возможность выбора материала и покрытия в зависимости от условий эксплуатации.
- Нержавеющие и оцинкованные варианты подходят для эксплуатации в агрессивных средах.
Эти шайбы широко используются в различных сферах, включая автомобильную промышленность, производство оборудования, строительство и ремонт техники. Их способность противостоять воздействию внешних факторов делает их незаменимыми в условиях, где важна надежность и долговечность креплений.
Аналоги DIN 6798
Существуют различные аналоги шайбы DIN 6798, соответствующие другим стандартам, таким как ГОСТ 10462-81 или ISO 10670. Эти стандарты также предусматривают использование аналогичных зубчатых шайб, отличающихся лишь некоторыми конструктивными особенностями.
Где купить шайбы DIN 6798?
Чтобы обеспечить себя продукцией высокого класса, вы можете обратиться в компанию «Трайв», предлагающую стопорные зубчатые шайбы DIN 6798 как мелким, так и крупным оптом. Доставка возможна по всей территории России и стран СНГ. Для уточнения деталей заказа свяжитесь с нашими специалистами по телефону или через сайт, и они предоставят всю необходимую информацию.
Таким образом, шайба DIN 6798 является надежным и универсальным крепежным элементом, который обеспечивает безопасность и долговечность соединений в различных промышленных и строительных областях.
DIN 6798 Form A с наружными зубьями
DIN 6798 Form V вогнутая под потайные винты

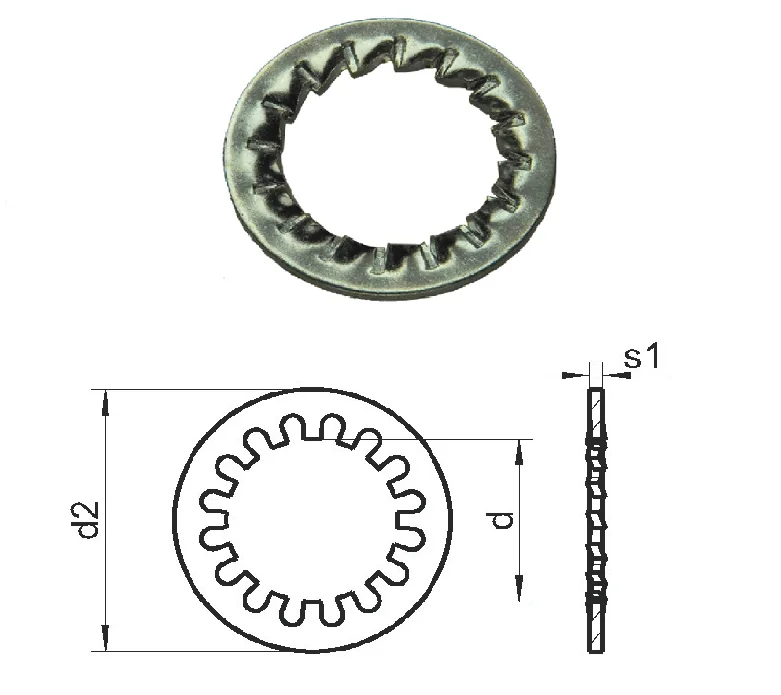

DIN 6798 Form I с внутренними зубьями
Таблица размеров стопорной зубчатой шайбы DIN 6798 A с наружными зубьями в мм
| d* | d1 | d2 | s |
|---|---|---|---|
| M2 | 2.2 | 4.5 | 0.3 |
| M2.3 | 2.5 | 5 | 0.4 |
| M2.5 | 2.7 | 5.5 | 0.4 |
| M3 | 3.2 | 6 | 0.4 |
| М3.5 | 3.7 | 7 | 0.5 |
| M4 | 4.3 | 8 | 0.5 |
| M5 | 5.3 | 10 | 0.6 |
| M6 | 6.4 | 11 | 0.7 |
| М7 | 7.4 | 12.5 | 0.8 |
| M8 | 8.4 | 15 | 0.8 |
| M10 | 10.5 | 18 | 0.9 |
| M12 | 13 | 20.5 | 1 |
| M14 | 15 | 24 | 1 |
| M16 | 17 | 26 | 1.2 |
| М18 | 19 | 30 | 1.4 |
| M20 | 21 | 33 | 1.4 |
| М22 | 23 | 36 | 1.5 |
| M24 | 25 | 38 | 1.5 |
| М27 | 28 | 44 | 1.6 |
| M30 | 31 | 48 | 1.6 |
* - размер резьбы крепёжного изделия
Таблица размеров вогнутой зубчатой стопорной шайбы DIN 6798 V в мм
| d* | d1 | d2 | s |
|---|---|---|---|
| M3 | 3.2 | 6 | 0.2 |
| М3.5 | 3.7 | 7 | 0.25 |
| M4 | 4.3 | 8 | 0.25 |
| M5 | 5.3 | 9.8 | 0.3 |
| M6 | 6.4 | 11.8 | 0.4 |
| M8 | 8.4 | 15.3 | 0.4 |
| M10 | 10.5 | 19 | 0.5 |
| M12 | 13 | 23 | 0.5 |
* - размер резьбы крепежа
Таблица размеров стопорной зубчатой шайбы DIN 6798 I с внутренними зубьями в мм
| d* | d1 | d2 | s |
|---|---|---|---|
| M2 | 2.2 | 4.5 | 0.3 |
| M2.3 | 2.5 | 5 | 0.4 |
| M2.5 | 2.7 | 5.5 | 0.4 |
| M3 | 3.2 | 6 | 0.4 |
| М3.5 | 3.7 | 7 | 0.5 |
| M4 | 4.3 | 8 | 0.5 |
| M5 | 5.3 | 10 | 0.6 |
| M6 | 6.4 | 11 | 0.7 |
| М7 | 7.4 | 12.5 | 0.8 |
| M8 | 8.4 | 15 | 0.8 |
| M10 | 10.5 | 18 | 0.9 |
| M12 | 13 | 20.5 | 1 |
| M14 | 15 | 24 | 1 |
| M16 | 17 | 26 | 1.2 |
| М18 | 19 | 30 | 1.4 |
| M20 | 21 | 33 | 1.4 |
| М22 | 23 | 36 | 1.5 |
| M24 | 25 | 38 | 1.5 |
| М27 | 28 | 44 | 1.6 |
| M30 | 31 | 48 | 1.6 |
Обозначения:
d* - размер резьбы болтов, винтов, гаек
d1 - внутренний диаметр стопорной шайбы
d2 - наружный диаметр
s - толщина материала шайбы
h - высота шайбы в свободном состоянии
