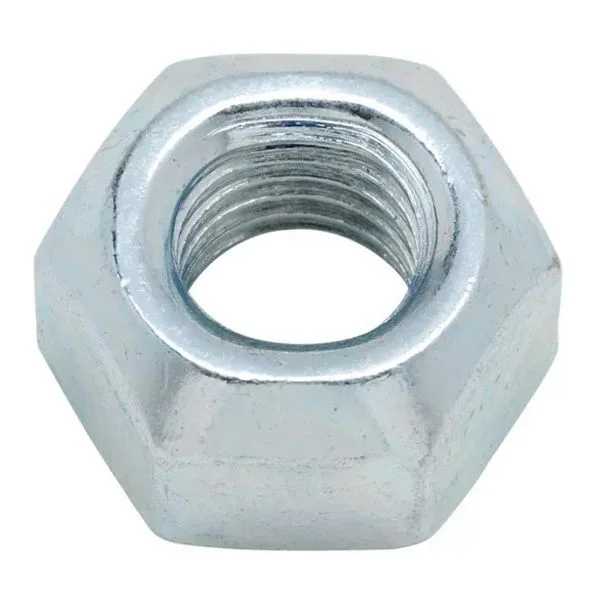

DIN 980 Гайка шестигранная самостопорящаяся со скошенными краями

По стандарту DIN 980 производятся цельнометаллические гайки шестигранной формы, имеющие скошенные края.

Особенностью этого изделия является необычная геометрия: благодаря скошенным краям она препятствует самопроизвольному раскручиванию соединения, а результате оно остается прочным даже под воздействием динамических или вибрационных нагрузок. При этом крепежное изделие не требует никаких дополнительных элементов для противодействия раскручиванию. Оно подходит для использования в различных узлах и агрегатах, крепеж такого типа востребован в машиностроении.

Материалы изготовления

Для производства таких крепежных изделий применяется углеродистая сталь высокой прочности – по стандарту используется сталь класса 8.0 и 10.0. Это обеспечивает ей высокую стойкость к механическим воздействиям и предотвращает ослабление соединения. Скошенные края выдерживают существенную нагрузку, за счет прочности металла болт и гайка надежно удерживаются и фиксируют детали в правильном положении. Углеродистая сталь может быть снабжена оцинковкой – на поверхность металла наносится цинковое покрытие, которое предотвращает преждевременное окисление.

Крепежный элемент также может быть изготовлен из нержавеющей стали А2 – этот сплав выдерживает интенсивное коррозионное воздействие и может использоваться в химически агрессивной среде или условиях повышенной влажности. Гайки из нержавейки востребованы в промышленном производстве.

Особенности и характеристики

Конструкция предусматривает наличие скошенных краев и стопорного кольца, это обеспечивает надежную защиту резьбового соединения от раскручивания. Крепеж, изготовленный в соответствии со стандартом DIN 980, имеет следующий набор характеристик:

• Диаметр резьбы отверстия может варьироваться в пределах от М3 до М36.
• Шаг резьбы может составлять от 1 до 3,5 мм.
• Высота гайки составляет от 6 до 30 мм.
• Размер изделия под ключ может составлять от 10 до 46 мм.
• Минимальная высота резьбовой нескошенной части должна составлять от 3,3 до 16,5 мм.

Ближайшие аналоги изготавливается по международному стандарту ISO 7042, ISO 7719 и ISO 10513, они могут иметь незначительные отличия по типоразмерам. Из-за этого при подборе подходящих аналогов рекомендуется предварительно получить консультацию специалиста.

Возможности применения

Самостопорящиеся цельнометаллические гайки получили широкое применение во многих отраслях благодаря эффективной защите соединений, долговечности и удобству установки. Они могут устанавливаться с помощью гаечного ключа или гайковерта благодаря стандартной шестигранной форме. Наиболее востребованные сферы применения:

• Различные машиностроительные отрасли, в том числе автомобилестроение, приборостроение, станкостроение и другие.
• Строительство и монтажные работы. Самостопорящиеся гайки могут использоваться для сборки металлических каркасов, ферм и других деталей, где крайне важна прочность соединений и надежность защиты от самопроизвольного откручивания и ослабления.
• Изготовление мебели, использование в различных хозяйственно-бытовых целях. Такой крепеж выпускается в широком ассортименте размеров и удобен в установке – это обеспечило ему широкие возможности применения.

Условия покупки оптом

Компания «Трайв» предлагает выбрать и заказать качественную крепежную продукцию в ассортименте. В каталоге на сайте представлены различные типоразмеры, наши консультанты помогут найти нужный вариант или выбрать соответствующий аналог, изготовленный по иным системам стандартизации.

Крепеж поставляется оптом: возможен заказ оптовыми партиями любого размера. Крупным оптовикам и постоянным заказчикам предоставляются дополнительные скидки – сэкономьте и получите высококачественный крепеж. Наша компания ведет продажу с доставкой в регионы: возможна отправка приобретенной продукции по всей территории РФ. Проконсультируйтесь с нашими специалистами, чтобы подобрать изделия нужного типа и заказать их на выгодных условиях без переплаты за услуги посредников.

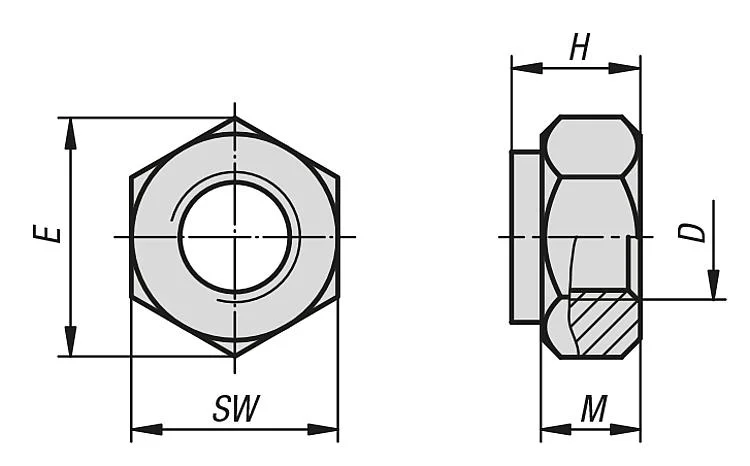

Таблица размеров цельнометаллических самоконтрящихся гаек DIN 980 (ISO 7042, ISO 10513) в мм

Обозначения:
d - номинальный диаметр резьбы
h - высота гайки, макс.
m' - высота резьбовой части
s - размер гайки под ключ

Гайка шестигранная самостопорящаяся со скошенными краями DIN 980 изготавливается из оцинкованной и нержавеющей стали.
