DIN 438 Винт установочный с засверленным концом и прямым шлицем

По немецкому стандарту DIN 438 изготавливается установочный винт, имеющий конец специальной формы – такой крепежный элемент предназначен для фиксации деталей друг относительно друга. Особенностью крепежа является отсутствие головки: с одной из сторон он снабжен прямым шлицем для закручивания плоской отверткой в материал. По всей длине металлического стержня нанесена метрическая резьба.

Применение и материалы изготовления

Установочный винт DIN 438 может изготавливаться из следующих типов материалов:

• Прочная сталь марки 14Н.
• Сталь, снабженная гальваническим цинковым покрытием.
• Нержавеющая сталь А2, А4, обладающая высокой стойкостью к агрессивным средам.
• Цветные металлы и их сплавы, в том числе латунь.
• Полимеры.

Винт такого типа полностью устанавливается в подготовленное отверстие в материале и не поднимается над поверхностью. Он требует предварительной нарезки резьбы в отверстиях соединяемых деталей. Диаметр резьбы варьируется от М3 до М10.

Условия продажи онлайн

Закажите установочный винт по каталогу компании «Трайв-Комплект» партиями любого объёма. Продажи ведутся по невысокой стоимости, возможны поставки в любой регион.

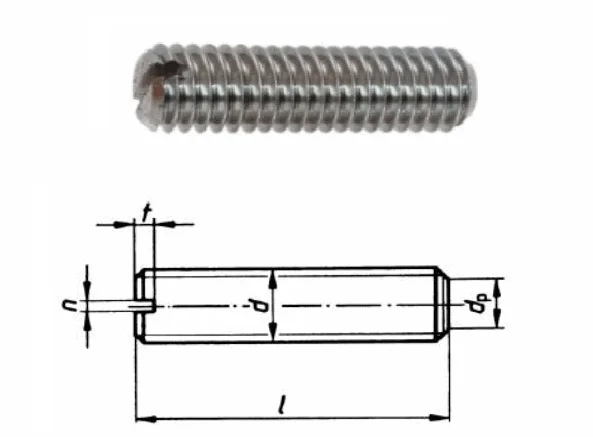

Размеры установочных винтов DIN 438 в мм:

dz макс.	1.4	2	2.5	3	5	6
n	0.4	0.6	0.8	1	1.2	1.6
t мин.	0.8	1.12	1.28	1.6	2	2.4
l	d
	M3	M4	M5	M6	M8	M10
3
4
5
6
8
10
12
14
16
18
20
22
25
28
30
35
40

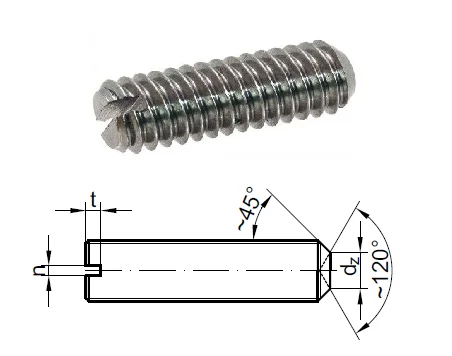

Таблица размеров установочных винтов с внутренним конусом DIN 438 (ISO 7436) в мм

Обозначения:

d - номинальный диаметр резьбы
d_f - внутренний диаметр резьбы
P - шаг резьбы
d_z - диаметр внутреннего конуса, макс.
n - ширина шлица
t - глубина шлица винта
l - длина винта
