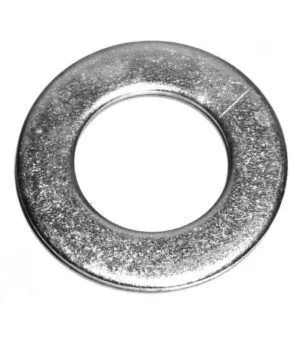

Шайба плоская оцинкованная закаленная HV производится из высокопрочной стали с последующей оцинковкой гальваническим способом. По техническим параметрам соответствует немецким стандартам DIN 9021 и DIN 125, российскому ГОСТу 11371-81. Плоские шайбы HV предназначаются к формированию крепежных резьбовых узлов для конструкций под высокие нагрузки. Внешне имеет вид замкнутого кольца плоской формы. Устанавливается под гайку либо оголовок болта/винта/шпильки.
Шайбы плоские оцинкованные закаленные HV являются востребованными метизами. Для правильного выбора необходимо учитывать не только физические характеристики, но и размеры. Производители выпускают достаточно широкий ассортимент диаметром центрального отверстия под метрическую резьбу М5-М36, внешним габаритом от 10 мм до 66 мм и толщиной 1-5 мм.
За счет использования этих метизов получается создавать прочные соединения без повреждения базовой поверхности. Помимо того, шайба помогает равномерно распределить узловую нагрузку, а также исключить возможность самопроизвольного ослабления крепежа.
| d* | d1 | d2 | s |
|---|---|---|---|
| М5 | 5.3 | 10.0 | 1.0 |
| М6 | 6.4 | 12.0 | 1.6 |
| M8 | 8.4 | 16.0 | 1.6 |
| M10 | 10.5 | 20.0 | 2.0 |
| M12 | 13.0 | 24.0 | 2.5 |
| M16 | 17.0 | 30.0 | 3.0 |
| M20 | 21.0 | 37.0 | 3.0 |
| M24 | 25.0 | 44.0 | 4.0 |
| M30 | 31.0 | 56.0 | 4.0 |
| M36 | 37.0 | 66.0 | 5.0 |
