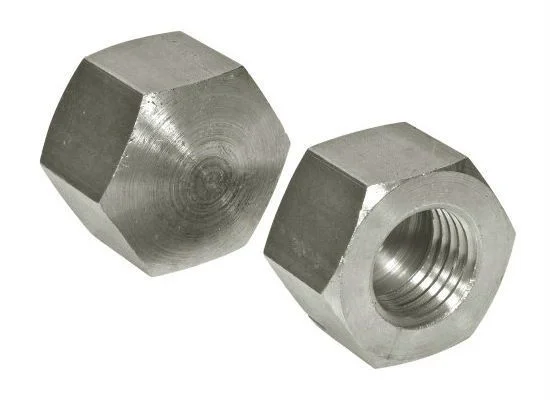

Колпачковая низкая глухая гайка DIN 917 широко применяется в станкостроительной отрасли, машиностроении, производстве приборов и других промышленных секторах. Эти крепежные элементы выделяются своей уникальной конструкцией и практичностью, обеспечивая одновременно стильный внешний вид соединения и защиту резьбы от проникновения пыли и влаги.
Особенности конструкции и материалов
Гайка DIN 917 оснащена специальным колпачком, который закрывает резьбу изнутри, предотвращая загрязнение и улучшая герметизацию узла. Такой дизайн помогает спрятать головку болтов или винтов, делая конструкцию визуально аккуратнее и завершённой. В зависимости от условий эксплуатации, эти гайки могут изготавливаться из нержавеющей стали, углеродистой стали или латуни. Особенной популярностью пользуются оцинкованные версии, которые отличаются стойкостью к коррозии и долговечностью. Модели из нержавейки ценятся за свою устойчивость к воздействию агрессивных сред.
Применение и ключевые преимущества
Колпачковые низкие гайки DIN 917 находят широкое применение в машиностроительных цехах, производстве оборудования, сборке мебели и прочих областях, где важен надёжный монтаж и презентабельность внешнего вида. Их используют везде, где важно добиться прочного и герметичного соединения. Эти гайки обладают низким профилем и гладкой поверхностью, что облегчает установку и обеспечивает плотность контакта деталей. Кроме того, они выдерживают значительные механические нагрузки и вибрационные воздействия, что делает их оптимальным решением для сложных эксплуатационных условий.
Где купить гайки DIN 917?
Приобрести качественные колпачковые низкие гайки DIN 917 можно в нашей компании «Трайв», предлагающей продукцию крупным и мелким оптом. Доставка осуществляется по территории России и стран СНГ. Для уточнения деталей покупки свяжитесь с нашими менеджерами по телефону или через онлайн-форму на сайте.
Таким образом, колпачковая гайка стандарта DIN 917 — это практичное решение для различных производств, сочетающее в себе функциональность, эстетику и надёжность.
Таблица размеров низких колпачковых гаек DIN 917 в мм
| d | x | h | r | s ISO/DIN |
t | w |
|---|---|---|---|---|---|---|
| M4 | 1.05 | 5.5 | 8 | 7 | 4.16 | 1 |
| M5 | 1.2 | 7 | 10 | 8 | 4.96 | 1 |
| M6 | 1.5 | 9 | 12 | 10 | 6.71 | 1.5 |
| M8 | 1.87 | 12 | 15 | 13 | 9.21 | 2 |
| M10 | 2.25 | 14 | 20 | 16/17 | 10.65 | 2 |
| M12 | 6.4 | 16 | 25 | 18/19 | 13.15 | 2 |
| M14 | 7.3 | 18 | 28 | 21/22 | 14.65 | 2 |
| M16 | 7.3 | 20 | 30 | 24 | 16.65 | 2 |
| M20 | 9.3 | 25 | 35 | 30 | 20.58 | 2.5 |
| M24 | 10.7 | 30 | 40 | 36 | 23.58 | 3 |
| M30 | 12.7 | 34 | 60 | 46 | 27.58 | 3 |
| М36 | 14 | 44 | 70 | 55 | 35.5 | 4 |
Обозначения:
d - номинальный диаметр резьбы
x - размер сбега резьбы или вытачки, макс.
h - высота гайки
r - радиус колпачка
s - размер гайки под ключ
t - глубина резьбы, мин.
w - толщина колпачка, мин.
