Саморез din 7983 Используется в строительстве и машиностроении для крепления изделий и материалов к металлическим листам и каркасам без предварительного сверления толщиной до 0,9 мм и с предварительным сверлением до 6 мм. Используется в строительстве и машиностроении для крепления изделий и материалов к металлическим листам и каркасам без предварительного сверления толщиной до 0,9 мм и с предварительным сверлением до 6 мм. Имеет плотную, самонарезающиеся однозаходную или двухзаходную резьбу. Для того чтобы шляпка ушла заподлицо, нужно предварительное зенкование. Саморез DIN 7983 изготавливается из углеродистой электрооцинкованной, желтопасированной стали или нержавейки. Аналог: ISO 7051

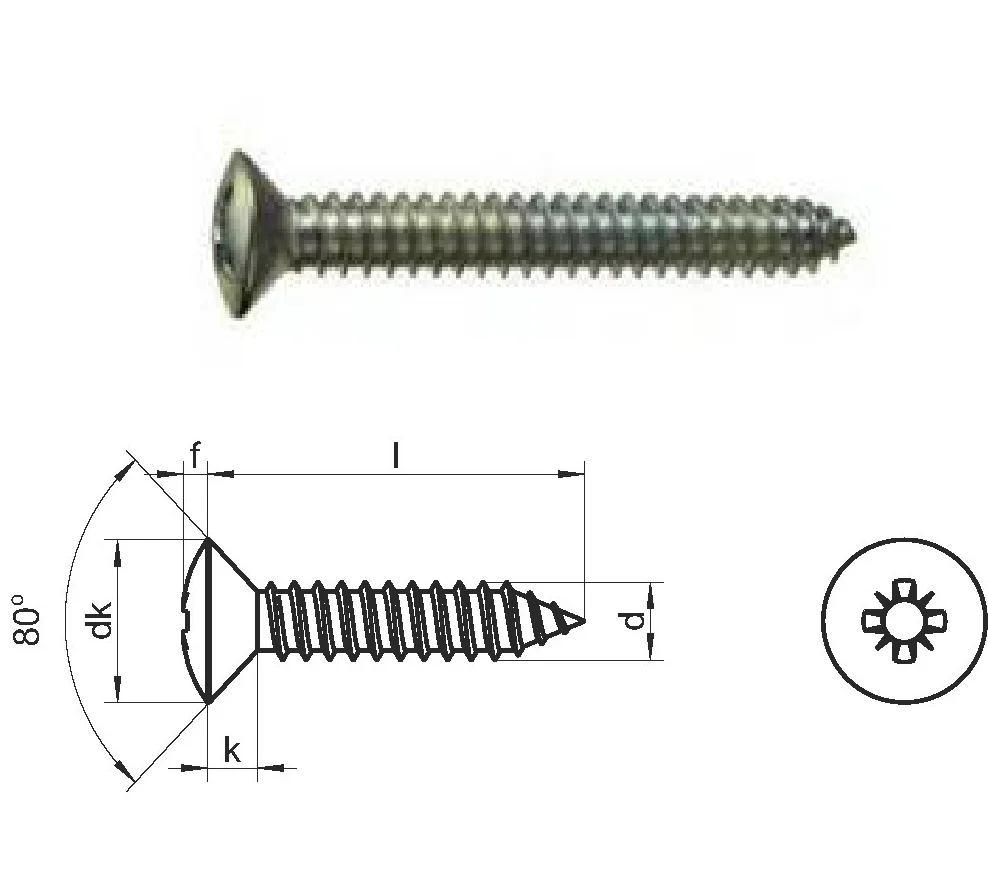

DIN 7983 Саморез с полу потайной головкой
| k | 1.7 | 2.1 | 2.3 | 2.5 | 3.0 | 3.4 | ||
|---|---|---|---|---|---|---|---|---|
| d1 | 5.5 | 6.8 | 7.5 | 8.1 | 9.5 | 10.8 | ||
| n:o | 1 | 2 | 2 | 2 | 2 | 3 |
| L(мм) | d | |||||
|---|---|---|---|---|---|---|
| 2.9 | 3.5 | 3.9 | 4.2 | 4.8 | 5.5 | |
| 9.5 |
|
|
||||
| 13 |
|
|
|
|
||
| 16 |
|
|
|
|
|
|
| 19 |
|
|
|
|
|
|
| 25 |
|
|
|
|
|
|
| 32 |
|
|
|
|
|
|
| 38 |
|
|
|
|
||
| 45 |
|
|||||
| 50 |
|
|||||
| d | ST2.2 | ST2.9 | ST3.5 | ST3.9 | ST4.2 | ST4.8 | ST5.5 | ST6.3 |
|---|---|---|---|---|---|---|---|---|
| dk DIN/ISO |
4.3/3.8 | 5.5 | 6.8/7.3 | 7.5/- | 8.1/8.4 | 9.5/9.3 | 10.8/10.3 | 12.4/11.3 |
| k DIN/ISO |
1.3/1.1 | 1.7 | 2.1/2.35 | 2.3/- | 2.5/2.6 | 3.0/2.8 | 3.4/3.0 | 3.8/3.15 |
| PH, PZ | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
| ISR | Т6 | Т10 | Т15 | Т15 | Т20 | Т25 | Т25 | Т30 |
| y форма С |
2 | 2.6 | 3.2 | 3.5 | 3.7 | 4.3 | 5 | 6 |
| y форма F |
1.6 | 2.1 | 2.5 | 2.7 | 2.8 | 3.2 | 3.6 | 3.6 |

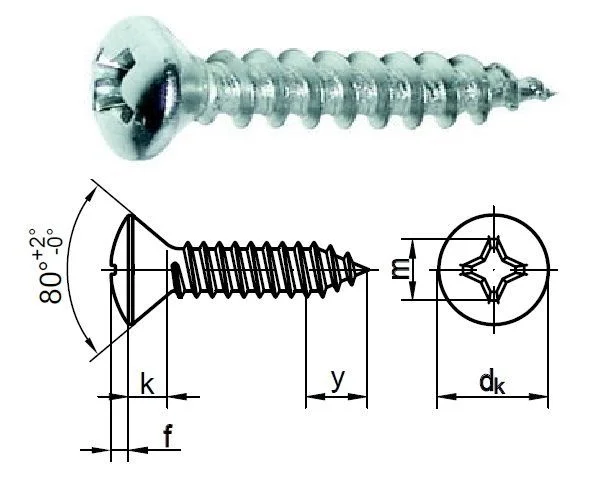

Обозначения:
d - диаметр резьбы
dk - диаметр полупотайной головки
k - высота потайной части головки, макс.
f - высота выпуклой части головки
PH, PZ - размер крестообразной биты
ISR - размер биты Torx
y - длина кончика
