Действие немецкого стандарта DIN 6921 распространяется на болты с шестигранной головкой и фланцем (пресс-шайбой). Рабочий стержень может быть полностью покрыт резьбой либо частично. По фактуре обратной поверхности фланца бывает два вида таких метизов:
- с гладкой обработкой;
- со стопорящими насечками или зубцами.
Болт din 6921 с зубчиками на фланце называют самоконтрящим, поскольку он способен увеличивать силу сцепления с основной поверхностью, тем самым предотвращая раскручивание крепежа. Кроме того, пресс шайба хорошо защищает посадочное место от повреждений, увеличивая собой опорную площадь.
Это свойство особенно полезно при скреплении тонких деталей. Отметим экономичность данной конструкции, так как ее применение исключает необходимость использования вспомогательных элементов (шайб) и ускоряет сборку крепежного узла.
Материалы изготовления, применение болтов din 6921
В зависимости от исходного сырья различают несколько разновидностей метизов данной группы, которые изготовлены из:
- легированных стальных сплавов с классом по прочности 8.8, 10.9, 12.9 в черном варианте, оксидированнми, с гальванической оцинковкой желтого или белого цвета;
- аустенитной нержавеющей стали марки А2 и А4 с повышенной кислотостойкостью.

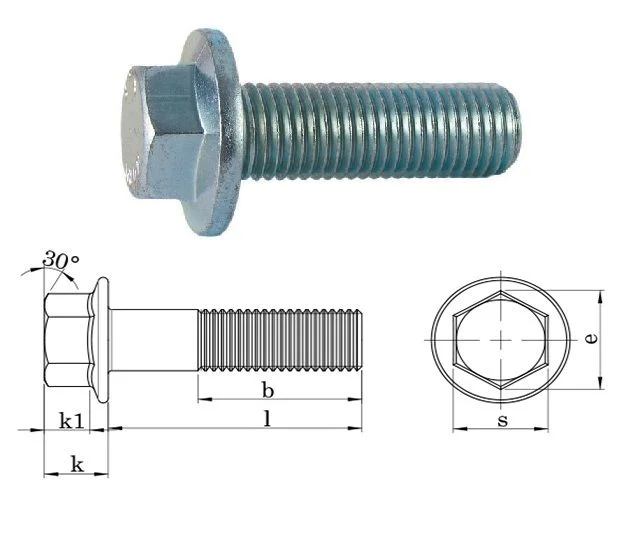

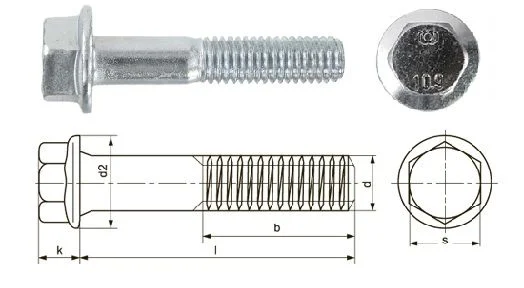

Стандарт DIN 6921 имеет аналоги, это европейские нормативы EN 1665 и EN 14219, а также международные документы ISO 8100 ISO 8102. Метизы, по всем параметрам соответствующие требованиям данных стандартов, нашли широкое применение в различных отраслях экономики. Это строительство, машино- и приборостроение, создание морских и речных судов и так далее.
Они необходимы для прочного соединения конструкций, узлы которых подвергаются высоким эксплуатационным нагрузкам динамического характера. А болты с шестигранной головкой и фланцем, изготовленные из аустенитной стали А4, способны долгое время выдерживать негативное влияние кислот, щелочей и морской воды.
Особенности выбора болтов с шестигранной головкой и фланцем
Следует помнить, что изделия, выпущенные по разным стандартам, могут иметь незначительные отличия. которые отражаются на эксплуатационных качествах крепежного узла. Перед приобретением метизов рекомендуем проконсультироваться у специалистов компании «Трайв-Комплект».
Наш интернет-магазин предлагает купить оригинальные болты DIN 6921 либо их аналоги в соответствии с Вашими потребностями по лучшим ценам. Для наших клиентов:
- широкий типоразмерный ряд в постоянном наличии на складах в Москве и Санкт-Петербурге;
- отгрузка производится в любой населенный пункт РФ;
- свободный выбор способов оплаты и доставки;
- оптовые и розничные продажи в любом ассортименте.
Совершайте покупки самостоятельно, пользуясь корзиной и подсказками сайта. Если нужна помощь, то обращайтесь по телефонам или через форму обратной связи. Наши сотрудники охотно подскажут, как сделать правильный выбор болтов с шестигранной головкой и фланцем, подберут нужные комплектующие, оформят заказ на взаимовыгодных условиях.
k | 5.5 | 7 | 7.9 | 11 | 14.4 |
---|---|---|---|---|---|
s | 10 | 13 | 15 | 17 | 21 |
d2 | 14.5 | 18.3 | 21 | 26 | 35 |
L(мм) | d | ||||
---|---|---|---|---|---|
М6 | М8 | М10 | М12 | M16 | |
10 |
![]() |
||||
12 |
![]() |
||||
16 |
![]() |
![]() |
|||
20 |
![]() |
![]() |
![]() |
||
25 |
![]() |
![]() |
![]() |
||
30 |
![]() |
![]() |
|||
35 |
![]() |
![]() |
|||
40 |
d | М5 | M6 | M8 | M10 | M12 | М14 | M16 | |
---|---|---|---|---|---|---|---|---|
P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | |
k | DIN 6921 | 5,4 | 6,6 | 8,1 | 9,2 | 11,5 | 12,8 | 14,4 |
EN 1665 | 10,4 | 11,8 | 13,7 | 15,4 | ||||
S | DIN 6921 | 8 | 10 | 13 | 15 | 16 | 18 | 21 |
EN 1665 | 16 | 18 | 21 | 24 | ||||
d2 | 9,8 | 12,2 | 15,8 | 19,6 | 23,8 | 27,6 | 31,9 | |
b | l ≤ 125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 |
125 < l ≤ 200 | - | - | 28 | 32 | 36 | 40 | 44 | |
l > 200 | - | - | - | - | - | - | 57 |

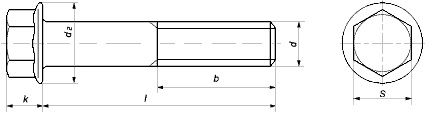

Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
k - высота головки болта, макс.
S - размер головки под ключ
d2 - диаметр фланца, не менее
b - длина резьбовой части
l - длина болта
