    DIN 6796 Шайба пружинная тарельчатая

    Товары 1 - 20 из 112
    Фото
    Наименование
    Артикул
    Размер
    Материал
    Цена за шт.
    Кратность
    Купить
    Оптовая цена

    Минимальная сумма заказа 2 000 рублей

    Нажимая на кнопку "Отправить", вы даете согласие на обработку персональных данных

    Аналоги:

    Обозначение "Аналог товара" - не является на 100% гарантией, что аналог будет точной копией исходного изделия (по техническим параметрам, по цветовой палитре и т.д.). Для избежания ошибок, рекомендуем Вам проконсультироваться с нашими специалистами.

    DIN 6796 Шайба тарельчатая

    Тарельчатая пружинная шайба DIN 6796 исполнена в виде сплошного кольца. Отличается от других подобных метизов своеобразной формой сечения – это вогнутый внутрь изделия усеченный конус.

    Такая конфигурация шайбы помогает крепежному узлу в целом самым эффективным образом воспринимать статические и динамические нагрузки по осевому направлению как в процессе монтажа, так и в течении всего срока эксплуатации.

    Пружинная шайба тарельчатого типа не предназначена для многократного использования, поскольку при установке получает незначительные, но все же деформации. Изделие способно выдерживать высокие нагрузки, применяется для плотной фиксации резьбовых крепежных элементов.

    Материалы изготовления, аналоги пружинной тарельчатой шайбы DIN 6796

    В наименовании метиза присутствует термин «пружинная». Это означает не только механизм его действия, но и характеристика материала, из которого чаще обычного изготавливается данный тип шайб. Речь идет о специальном стальном сплаве с таким же названием – пружинная сталь. Другим, не менее популярным материалом является легированная сталь с оцинкованной защитой от коррозии. Цинковое покрытие может наноситься различными способами, среди которых гальванический и горячий методы, механическая обработка, фосфотирование.

    Свое достойное место среди исходных материалов занимают аустенитные хромоникелевые сплавы, в том числе содержащие молибден. Изделия из них не нуждаются в дополнительной защите, долговечны, не теряют лучших технических характеристик от контакта с влажной и агрессивной средой.

    Пружинные тарельчатые шайбы производятся не только по немецкому стандарту DIN 6796. В России работает ГОСТ 13439-68, согласно требованиям которого выпускаются аналогичные изделия. Хотя слово аналог здесь применять не совсем корректно, поскольку технические характеристики изделий, изготовленных по этим стандартам, близки, но не идентичны. Потребителям следует учитывать этот момент при выборе шайб, и приобретать те изделия, параметры которых отвечают регламенту проекта или чертежа.

    Особенности выбора и установки шайб пружинных тарельчатых DIN 6796

    Чтобы шайба полноценно выполнила свой функционал, ее нужно правильно выбрать и установить. Внутренний диаметр данного изделия должен соответствовать метрической резьбе болтового крепежа. немаловажное значение имеет также такой показатель как свойства материала, который использовался при производстве конкретного метиза. В идеале все элементы крепежного узла должны быть выполнены из идентичного сырья.

    Подложка надевается на рабочий стержень выпуклой стороной к оголовку болта/винта/шпильки, а вогнутая поверхность направлена на базовую плоскость. В момент закручивания шайба пружинит, оказывая на крепеж стопорящее действие, и не дает ему проворачиваться в установочном канале. Достаточно широкая площадь диска исключает возможность деформации поверхностей скрепляемых материалов при затяжке крепежного узла.

    Каталог компании «Трайв-Комплект» предлагает к выбору большой перечень пружинных тарельчатых шайб DIN 6796, изготовленных из упомянутых выше материалов: пружинных, углеродистых и нержавеющих марок сталей. Геометрические параметры этих изделий варьируются в широких пределах. Размер внутреннего диаметра находится в диапазоне от 6,4 мм до 31,0 мм под метрические резьбы М6-М30. Величина наружного диаметра – 14-70 мм. Простым расчетом определяем, что ширина диска может быть от 7,6 мм до 39 мм при толщине 1,5-7,0 мм.

    Пружинные тарельчатые шайбы DIN 6796 оптом и в розницу от компании «Трайв-Комплект»

    Мы заинтересованы в сотрудничестве с юридическими и физическими лицами на разовой и долгосрочной основе. На наших складах в Москве и Санкт-Петербурге всегда присутствует достаточный запас тарельчатых пружинных шайб DIN 6796 в полном стандартном сортаменте. Для особых ситуаций примем заявку на изготовление шайб такого типа с нестандартными габаритами, которые по всем техническим показателям будут соответствовать требованиям базовых нормативов.

    Вся продукция из нашего каталога сертифицирована, получена по прямым поставкам от ведущих отечественных и зарубежных производителей. При отменном качестве наши шайбы имеют доступные цены. Для оптовиков и постоянных клиентов предоставляем специальные условия по формированию стоимости с применением чувствительных для покупателя скидок.

    Для вас – удобный сервис, несколько способов оплаты за товар на выбор, консультативная помощь квалифицированных специалистов, доставка в кратчайшие сроки в любой уголок России. Мы ждем ваших обращений по телефону, на адрес электронной почты, через форму обратной связи. Все контакты есть на этом сайте.

    Размеры шайбы пружинной тарельчатой DIN 6796

    d d1 d2 s
    M6 6.4 14.0 1.5
    M8 8.4 18.0 2.0
    M10 10.5 23.0 2.5
    M12 13.0 29.0 3.0
    M16 17.0 39.0 4.0
    M20 21.0 45.0 5.0
    M24 25.0 56.0 6.0
    M27 28.0 60.0 6.5
    M30 31.0 70.0 7.0

    Размеры пружинной тарельчатой шайбы DIN 6796 в мм

    d d1 d2 s
    М2.5 2.7 6 0.5
    М3 3.2 7 0.6
    М4 4.3 9 1.0
    М5 5.3 11 1.2
    M6 6.4 14 1.5
    M8 8.4 18 2.0
    M10 10.5 23 2.5
    M12 13.0 29 3.0
    М14 15.0 35 3.5
    M16 17.0 39 4.0
    М18 19.0 42 4.5
    M20 21.0 45 5.0
    М22 23.0 49 5.5
    M24 25.0 56 6.0
    M27 28.0 60 6.5
    M30 31.0 70 7.0

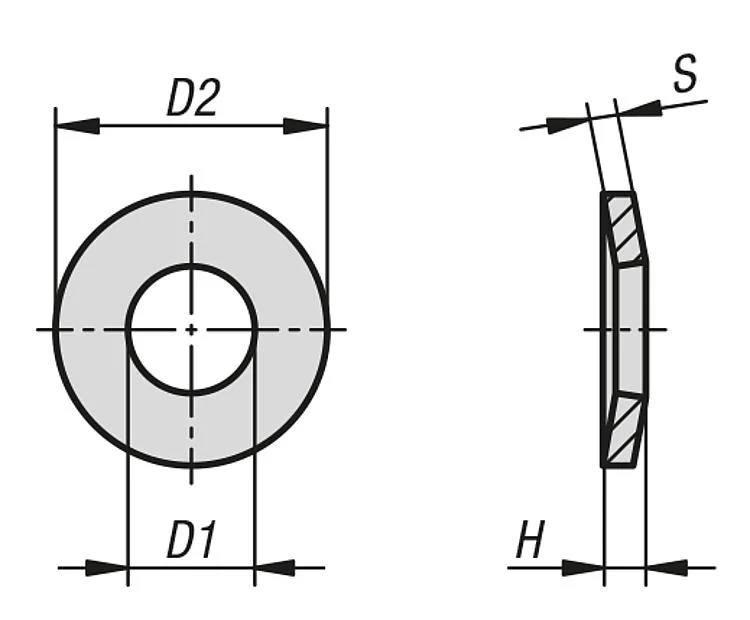

    Обозначения:
    d - размер резьбы крепежа
    d1 - внутренний диаметр шайбы
    d2 - наружный диаметр
    s - толщина шайбы
