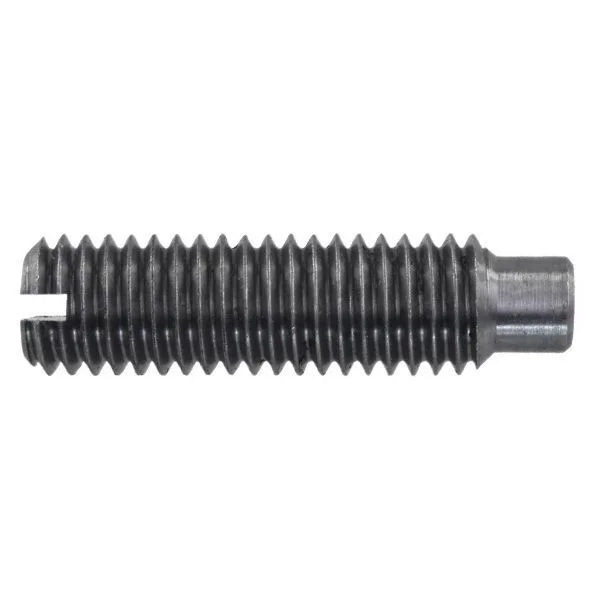

Стандарт DIN 417 распространяется на цилиндрические винты без головки, имеющие цилиндрический конец без резьбы – цапфу. Она предназначена для установки в подготовленное отверстие в материале и прочной фиксации деталей. Противоположный конец винта снабжен прямым шлицем для вкручивания отверткой с плоским наконечником. Диаметр резьбы варьируется от М2,5 до М10.
Материалы и особенности использования
Для производства винтов DIN 417 используются следующие материалы:
- Прочная сталь марок 14Р, 14Н.
- Сталь с цинковым покрытием, нанесенным гальваническим способом.
- Нержавеющая сталь марок А2 и А4 – металл противостоит агрессивному действию среды.
- Цветные металлы, а также сплавы, такие как латунь.
- Полиамид и другие разновидности пластика. Он не подвержен коррозии и может использоваться при повышенной влажности.
Установочные винты такого типа могут иметь длину от 3 до 4 мм в соответствии со стандартом. Они применяются при сборке машины и механизмов для прочной фиксации деталей друг относительно друга. Их используют в машиностроении и его отраслях, приборостроении, станкостроении, изготовлении мебели и не только. Закажите качественную крепежную продукцию в компании «Трайв-комплект».

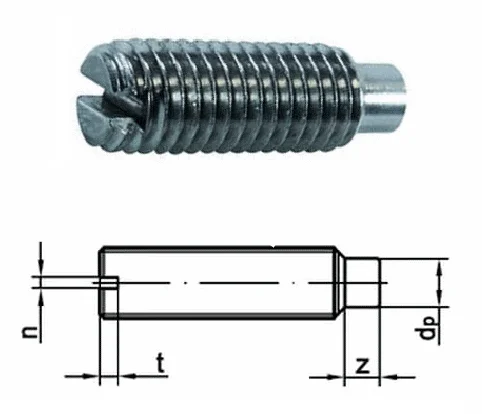

Размеры установочных винтов DIN 417 в мм:
| n | 0.4 | 0.4 | 0.6 | 0.8 | 1 | 1.2 | 1.6 |
|---|---|---|---|---|---|---|---|
| z мин. | 1.25 | 1.5 | 2 | 2.5 | 3 | 4 | 5 |
| l | d | ||||||
| M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | |
| 3 |
|
|
|||||
| 4 |
|
|
|
||||
| 5 |
|
|
|
|
|
||
| 6 |
|
|
|
|
|
||
| 8 |
|
|
|
|
|
|
|
| 10 |
|
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
| 18 |
|
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
|
| 25 |
|
|
|
|
|
|
|
| 30 |
|
|
|
|
|||
| 35 |
|
|
|
|
|||
| 40 |
|
|
|||||
| d | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | М6 | М8 | М10 | М12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,75 | |
| n | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1,6 | 2 | 2,5 | 2 | |
| z | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 4 | 5 | 6 | |
| l | мин. | 2 | 3 | 4 | 5 | 5 | 6 | 8 | 8 | 10 | 12 | 20 |
| макс. | 3 | 6 | 8 | 12 | 16 | 16 | 20 | 30 | 40 | 55 | 80 | |
