DIN 1804 – стандарт изготовления круглых шлицевых гаек, она имеет внутренней отверстие с мелкой метрической резьбой. Особенностью такой гайки является цилиндрическая форма и наличие от 4 до 8 отверстий по бокам для затягивания гайки.
Крепеж этого типа рассчитан на установку в условиях ограниченного пространства, где нельзя использовать стандартный гаечный ключ. Для затягивания такой гайки используется специальный крючкообразный ключ, он обеспечивает прочную фиксацию метиза. Гайка может применяться совместно с различными болтами, винтами, шпильками и шайбами.
Особенности производства
Круглые гайки с шлицевыми пазами изготавливаются из углеродистой стали, она может быть снабжена защитным покрытием. Металл имеет класс прочности 8 или 10, он рассчитан на значительные нагрузки. Также для производства применяется нержавеющая сталь А2 и А4, такие сплавы защищены от коррозионного воздействия среды. Изделие имеет мелкий шаг резьбы: это дает возможность увеличить количество витков и повысить прочность крепления гайки.
Такая продукция обладает следующими размерными характеристиками:
- Диаметр резьбы в отверстии может составлять от М8 до М75.
- Шаг резьбы составляет от 1 до 1,75 мм.
- Общая высота изделия может составлять от 5 до 14 мм.
- Максимальный диаметр гайки составляет от 20 до 110 мм.

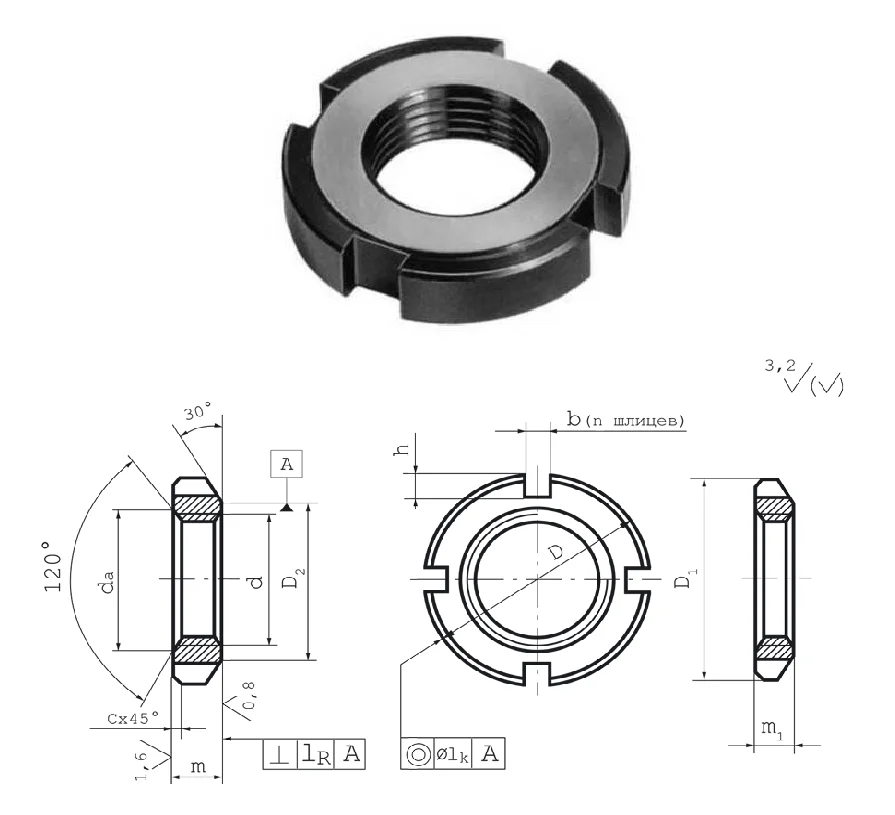

Аналогичные крепежные изделия производятся в соответствии с российским стандартом ГОСТ 11871-88.
Возможности использования
Круглые гайки со шлицами применяются в различных отраслях машиностроения. Этот тип крепежа используется для установки в механизмах и агрегатах, где имеется только ограниченный доступ к соединению. Особая форма гайки и наличие боковых шлицев позволяет закручивать ее без использования стандартного гаечного ключа, специальным инструментом обеспечивается достаточно высокое затягивающее усилие.
Крепеж этого типа применяется в автомобилестроении, станкостроении, производстве приборов, спецтехники, различных транспортных средств. Специализированные гайки рассчитаны на длительное использование благодаря прочности и устойчивости к коррозии.
Закажите качественную продукцию в компании «Трайв-Комплект»: наша организация поставляет крепеж известных марок напрямую от изготовителей. Возможна продажа мелким, средним или крупным оптом, предлагаются поставки в любой регион на постоянных условиях.
Размеры круглых шлицевых гаек DIN 1804 в мм:
| d1 | d2 | d3 | b | h | t |
|---|---|---|---|---|---|
| M6 | 16 | 12 | 4 | 5 | 1.5 |
| M8 | 20 | 16 | 4 | 5 | 1.5 |
| M10 | 25 | 20 | 5 | 6 | 2 |
| M12 | 28 | 23 | 5 | 6 | 2 |
| M14 | 30 | 25 | 5 | 7 | 2 |
| M16 | 32 | 27 | 5 | 7 | 2 |
| M18 | 34 | 28 | 6 | 8 | 2.5 |
| М20 | 36 | 30 | 6 | 8 | 2.5 |
| М22 | 40 | 34 | 6 | 9 | 2.5 |
| М24 | 42 | 36 | 6 | 9 | 2.5 |
| М26 | 45 | 38 | 7 | 10 | 3 |
| М28 | 50 | 43 | 7 | 10 | 3 |
| М30 | 50 | 43 | 7 | 10 | 3 |
| М32 | 52 | 45 | 7 | 11 | 3 |
| М35 | 55 | 48 | 7 | 11 | 3 |
| М38 | 58 | 50 | 7 | 11 | 3.5 |
| М40 | 62 | 54 | 8 | 11 | 3.5 |
| М42 | 62 | 54 | 8 | 11 | 3.5 |
| М45 | 68 | 60 | 8 | 12 | 3.5 |
| М48 | 75 | 67 | 8 | 12 | 3.5 |
| М50 | 75 | 67 | 8 | 12 | 3.5 |
| М52 | 80 | 70 | 10 | 13 | 4 |
| М55 | 80 | 70 | 10 | 13 | 4 |
| М58 | 90 | 80 | 10 | 13 | 4 |
| М60 | 90 | 80 | 10 | 13 | 4 |
| М62 | 95 | 85 | 10 | 14 | 4 |
| М65 | 95 | 85 | 10 | 14 | 4 |
| М68 | 100 | 90 | 10 | 14 | 4 |
