DIN 7971 Саморез шуруп (винт самонарезающий) с цилиндрической головкой со шлицем и полной резьбой. Форма С - с заострённым концом, форма F - с тупым концом. Материалы: Сталь, Сталь с покрытием: гальваническая оцинковка, Нержавеющая сталь: А2, А4. Аналог: ISO 1481
DIN 7971 Саморез шуруп
Стандарт DIN 7971 соответствует ISO 1481.
Описание: DIN 7971 Саморез шуруп (винт самонарезающий) с цилиндрической головкой со шлицем и полной резьбой. Форма С - с заострённым концом, форма F - с тупым концом.
Материалы:
- Сталь
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А2, А4

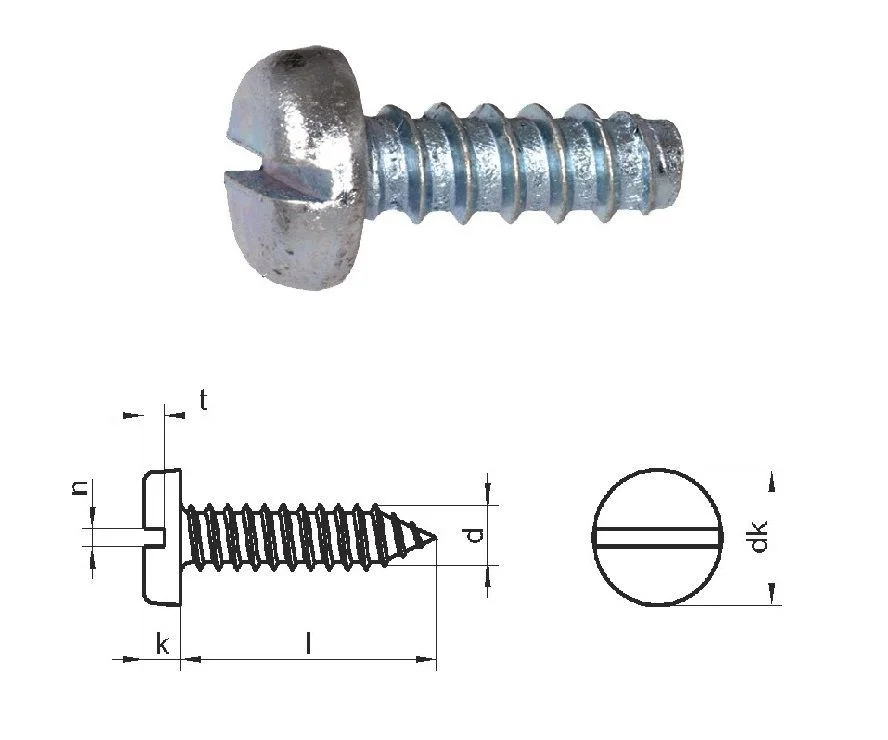

Размеры саморезов шурупов (винтов самонарезающих) DIN 7971 в мм:
| dk | 4.2 | 5.6 | 6.9 | 7.5 | 8.2 | 9.5 | 10.8 | 12.5 |
|---|---|---|---|---|---|---|---|---|
| k мин. | 1.15 | 1.5 | 1.85 | 2 | 2.15 | 2.5 | 2.85 | 3.3 |
| n | 0.6 | 0.8 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 |
| l | d | |||||||
| 2.2 | 2.9 | 3.5 | 3.9 | 4.2 | 4.8 | 5.5 | 6.3 | |
| 6.5 |
|
|
|
|
|
|||
| 9.5 |
|
|
|
|
|
|
|
|
| 13 |
|
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
|
| 19 |
|
|
|
|
|
|
|
|
| 22 |
|
|
|
|
|
|
|
|
| 25 |
|
|
|
|
|
|
|
|
| 32 |
|
|
|
|
|
|
|
|
| 38 |
|
|
|
|
|
|
|
|
| 45 |
|
|
|
|
|
|
||
| 50 |
|
|
|
|
|
|||
| 60 |
|
|
|
|
|
|||
| 70 |
|
|
|
|
||||
| 80 |
|
|
|
|
||||
| 90 |
|
|
|
|||||
| 100 |
|
|
|
|||||
Размеры шурупов-саморезов по металлу DIN 7971 в мм
| d | 2.2 | 2.9 | 3.5 | 3.9 | 4.2 | 4.8 | 5.5 | 6.3 |
|---|---|---|---|---|---|---|---|---|
| dk | 4.2 | 5.6 | 6.9 | 7.5 | 8.2 | 9.5 | 10.8 | 12.5 |
| k | 1.35 | 1.75 | 2.1 | 2.25 | 2.45 | 2.8 | 3.2 | 3.65 |
| n | 0.6 | 0.8 | 1.0 | 1.0 | 1.2 | 1.2 | 1.6 | 1.6 |
Обозначения:
d - диаметр резьбы
dk - диаметр головки
k - высота головки, макс.
n - ширина шлица
