    Т-образный шплинт

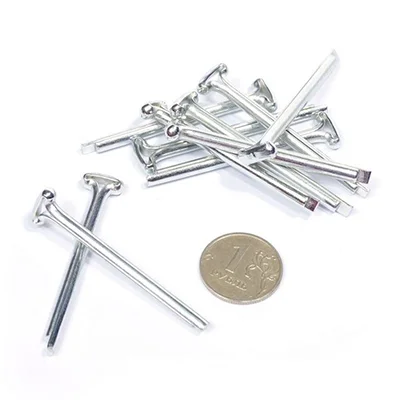

    Т-образный шплинт

    Наименование шплинта данного типа само по себе говорит о его конфигурации. Изделие представляет собой двойной металлический гибкий стержень с оголовком в виде буквы «Т», изготовленный из проволоки с сечением полусферической формы.

    Рабочие концы крепежа имеют разную длину для удобства монтажного процесса.

    Технические характеристики Т-образного шплинта регламентируются немецким стандартом DIN 94. В качестве сырьевого материала при его изготовлении применяются различные виды низко- и высокоуглеродистой стали с антикоррозийным покрытием, аустенитные сплавы, латунь.

    Сфера использования шплинтованного крепежа Т образной формы

    Основное применение Т-шплинт по DIN 94 нашел в игрушечном производстве. С его помощью получается самым эффективным образом присоединять подвижные элементы к стационарной основе или друг с другом. Шплинт позволяет вращать детали игрушек на 360° в одной плоскости. В некоторых случаях для увеличения подвижности шплинты работают в паре, но при этом устойчивость изделия несколько снижается.

    В каталоге компании «Трайв-Комплект» представлен широкий ассортимент Т-образных шплинтов с различными параметрами, изготовленные из обычной и нержавеющей стали, а также латунные. Если возникают сложности с выбором, то наши специалисты помогут правильно сориентироваться в сортаменте, определиться с нужными параметрами и выгодными ценами.

    Т-образный шплинт

    Конструктивные и монтажные особенности Т-образного шплинта

    Для изготовления Т-шплинтов используется специальная проволока, сплющенная с одной стороны по всей длине. Процесс производства крепежа происходит поэтапно. Сначала подготовленные отрезки проволоки изгибают таким образом, чтобы один конец был длиннее другого. Затем формируется оголовок в виде перпендикулярной перемычки по отношению к рабочему стволу.

    Диаметр проволоки, ширина перемычки, длина шплинтов варьируются в достаточно широком диапазоне, что позволяет устанавливать их в игрушки с различным весом и габаритами. При этом следует принимать во внимание, что под параметром длины подразумевается размер рабочего стержня, без учета толщины оголовка.

    Т-образные шплинты работают вкупе со специальными дисками, размер их внутреннего отверстия должен быть соразмерен диаметру проволоки, из которой изготовлен метиз. Данные показатели важны при подборе крепежных элементов, поскольку они служат основанием для определения допустимых нагрузок и служат указателем жесткости изделия.

    Помимо этого в состав узла крепления деталей включаются металлические шайбы. Их устанавливают по обеим сторонам диска. Получается, что при сборке игрушки шплинт пропускают сквозь отверстия трех элементов. С одной стороны крепежного узла остается Т-образная перемычка, с другой – усики, которые необходимо загнуть.

    Вся конструкция остается внутри игрушки и совершенно незаметна в готовом изделии. Шплинты DIN 94 имеют качественную защиту против коррозии или произведены из нержавеющей хромоникелевой стали. Поэтому игрушки, изготовленные с их участием, можно чистить, мыть, стирать, и с ними ничего не случится.

    Компания «Трайв-Комплект» ждет ваших заказов, которые принимаются в по указанному на сайте телефону и в режиме онлайн. Отгрузка любых объемов качественных метизов производится со складов Москвы и Санкт-Петербурга по всей территории РФ. Полный ассортимент всегда в наличии, также принимаем заявки на изготовление Т-образных шплинтов по индивидуальным размерам.

    Цены на шплинт Т-образный

    Название Размер Един. измерен. Цена в руб. с НДС
    (за штуку)
    Т-образный шплинт 1,6x20 мм шт 1,30 руб./шт.
    Т-образный шплинт 2x20 мм шт 1,50 руб./шт.
    Т-образный шплинт 2,5x28 мм шт 1,80 руб./шт.
    Т-образный шплинт 3,2x32 мм шт 2,30 руб./шт.
