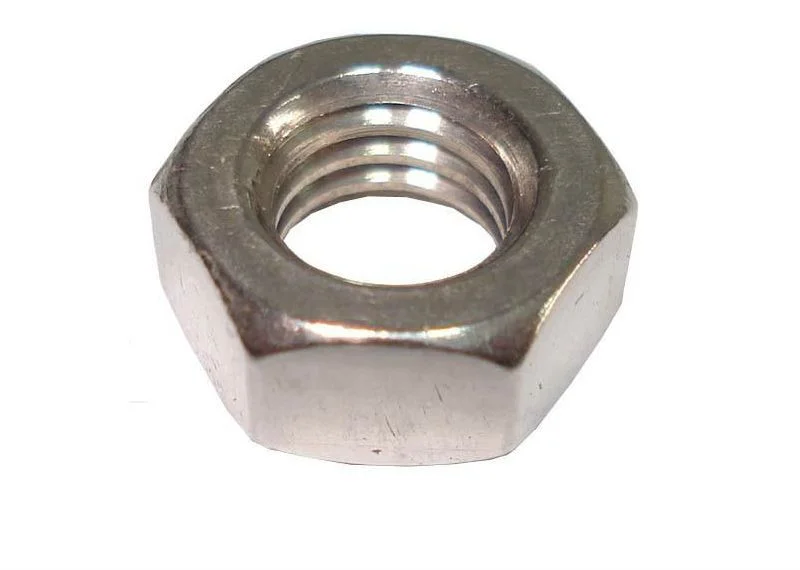

DIN 970 – немецкий стандарт, по которому изготавливаются шестигранные гайки, снабженные метрической или дюймовой резьбой. Она используется при сборке резьбовых соединений деталей совместно с различными видами болтов, винтов и шпилек.
Представляет собой изделие шестигранной формы с внутренним отверстием, такие гайки удобны для прикручивания ключом или шуруповертом. Ближайший аналог изготавливается по стандарту ISO 4032. Шаг резьбы может быть крупным или мелким в зависимости от назначения изделия.
Особенности производства
Для изготовления универсальных шестигранных гаек используется углеродистая сталь с классом прочности 8 или 10 – это делает крепеж устойчивым к механическим нагрузкам. Стальные гайки могут быть снабжены цинковым покрытием для более надежного противодействия коррозии. Для использования в условиях высокой коррозионной активности среды применяются гайки, выполненные из нержавеющей стали марок А1-А5, а также из латуни или иных сплавов цветных металлов.
Крепеж обладает следующими стандартными характеристиками:
- Диаметр метрической резьбы в отверстии составляет от М1 до М120 – крепеж изготавливается в широком размерном диапазоне.
- Высота изделий по стандарту может составлять от 0,8 до 85 мм.
- Размер гайки под ключ может быть равен от 2,5 до 175 мм.
Способы использования крепежа
Гайки такого типа широко применяются в машиностроительных отраслях: их активно используют для нужд приборостроения, станкостроения, автомобилестроения и не только. С их помощью обеспечивается фиксация различных деталей узлов и агрегатов, они рассчитаны на значительные механические нагрузки.
В компании «Трайв-Комплект» предлагаются оптовые поставки крепежа на выгодных условиях, закажите гайки в широком размерном диапазоне и получите товар высокого качества недорого.
| d | m DIN/ISO | s DIN/ISO |
|---|---|---|
| М1 | 0.8 | 2.5 |
| М1.2 | 1 | 3 |
| М1.4 | 1.2 | 3 |
| М1.6 | 1.3 | 3.2 |
| M2 | 1.6 | 4 |
| M2.5 | 2 | 5 |
| M3 | 2.4 | 5.5 |
| M3.5 | 2.8 | 6 |
| M4 | 3.2 | 7 |
| M5 | 4/4.7 | 8 |
| M6 | 5/5.2 | 10 |
| M7 | 5.5 | 11 |
| M8 | 6.5/6.8 | 13 |
| M10 | 8/8.4 | 17/16 |
| M12 | 10/10.8 | 19/18 |
| M14 | 11/12.8 | 22/21 |
| M16 | 13/14.8 | 24 |
| M18 | 15/15.8 | 27 |
| M20 | 16/18 | 30 |
| M22 | 18/19.4 | 32/34 |
| M24 | 19/21.5 | 36 |
| M27 | 22/23.8 | 41 |
| M30 | 24/25.6 | 46 |
| M33 | 26/28.7 | 50 |
| M36 | 29/31 | 55 |
| M39 | 31/33.4 | 60 |
| M42 | 34 | 65 |
| М45 | 36 | 70 |
| М48 | 38 | 75 |
| М50 | 38 | 75 |
| М52 | 42 | 80 |
| М56 | 45 | 85 |
| М60 | 48 | 90 |
| М64 | 51 | 95 |
| М68 | 54 | 100 |
| М72 | 58 | 105 |
| М76 | 61 | 110 |
| М80 | 64 | 115 |
| М85 | 68 | 120 |
| М90 | 72 | 130 |
| М100 | 80 | 145 |
| М110 | 88 | 155 |
| М120 | 95 | 175 |

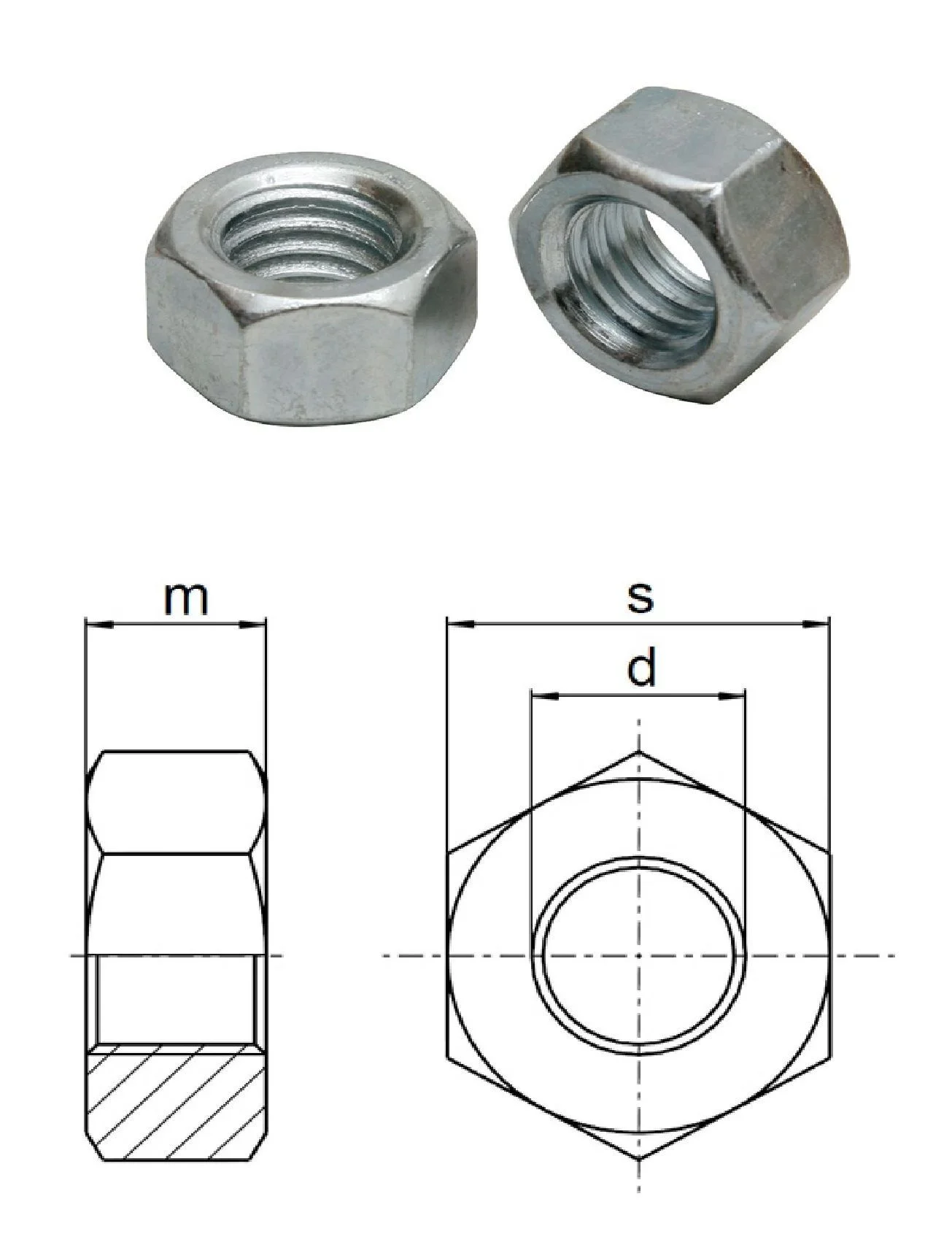

Обозначения:
d - номинальный диаметр резьбы
m - высота гайки
s - размер гайки под ключ
