Цинк-ламельное покрытие

При эксплуатации крепеж и другие металлические изделия могут подвергаться агрессивному воздействию, которое ухудшает их свойства и потребительские качества. Эффективную защиту от коррозии и возможность применения в сложных условиях обеспечивает цинк-ламельное покрытие.

Компания «Трайв» предлагает новую передовую технологию обработки крепежа и метизов, которая сертифицирована по ISO 10683:2014 и ГОСТ 10683-2020. После нанесения цинк-ламельного покрытие выдерживает воздействие соляного тумана в течение 2000 часов и препятствует разрушению металла. Коррозионная стойкость защитного слоя сохраняется не менее 40 лет.

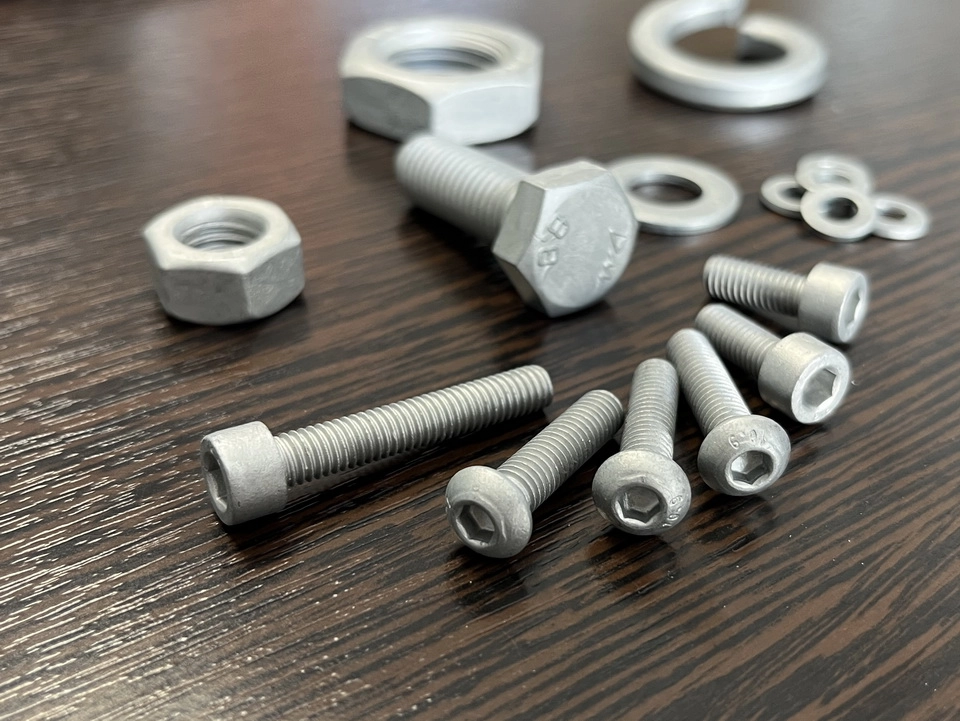

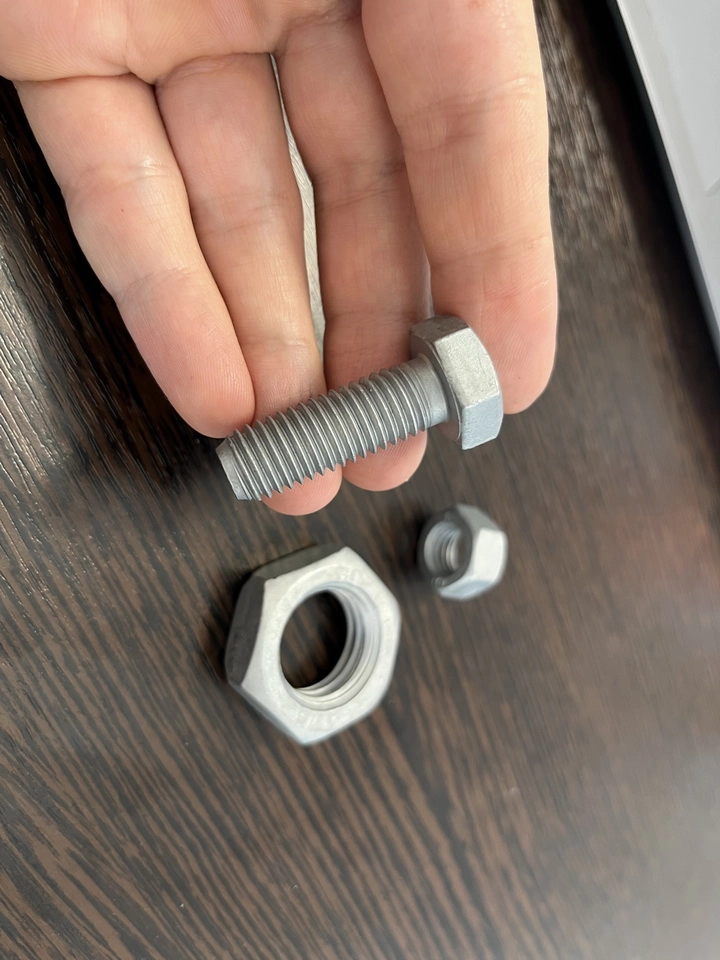

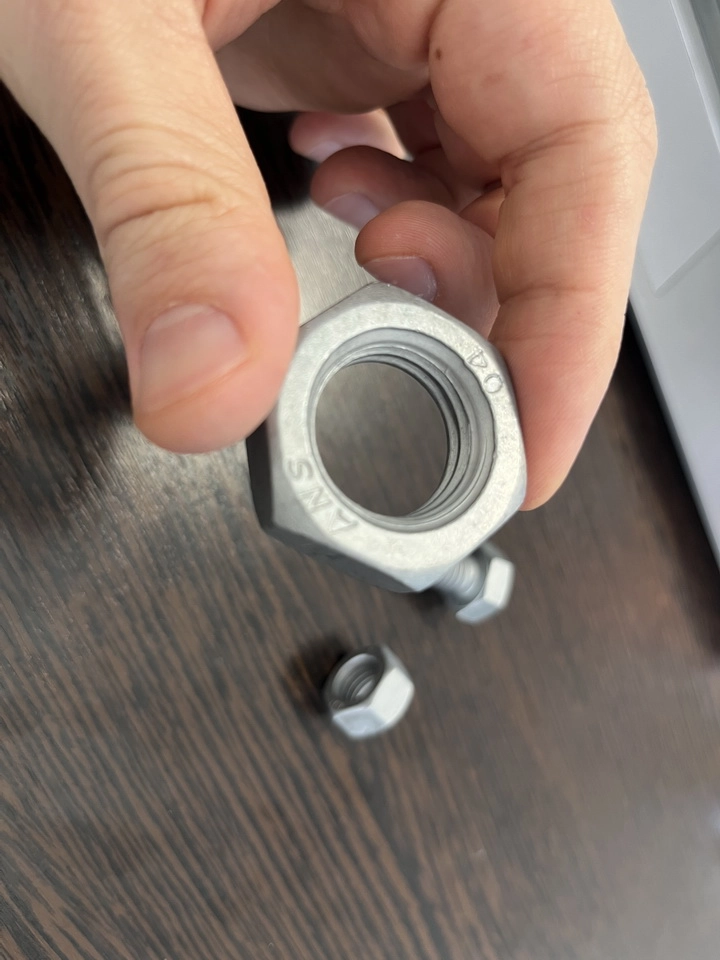

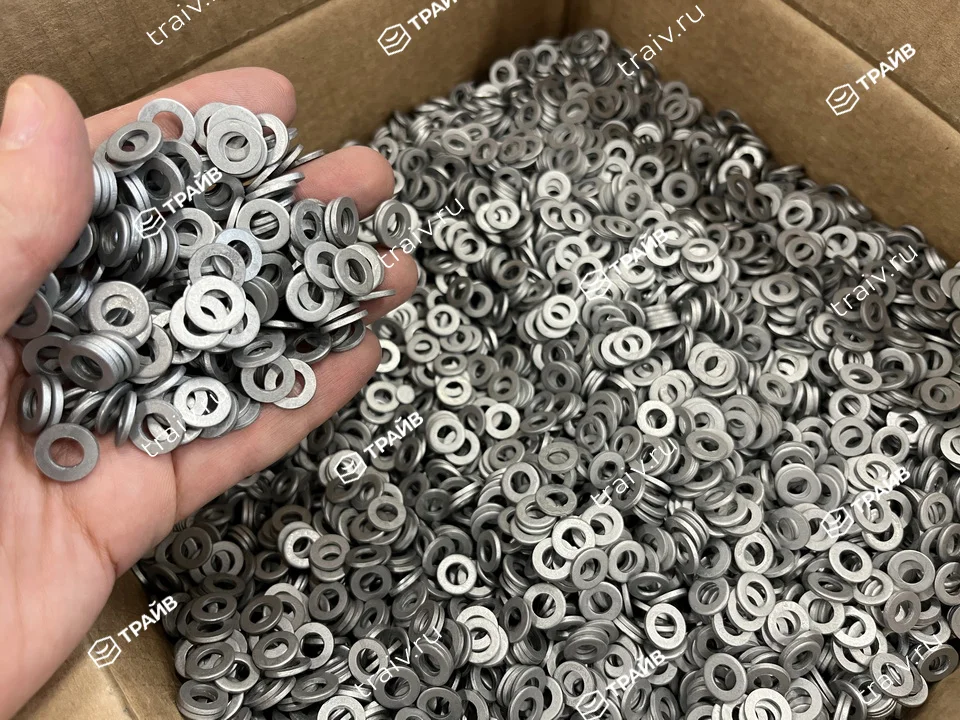

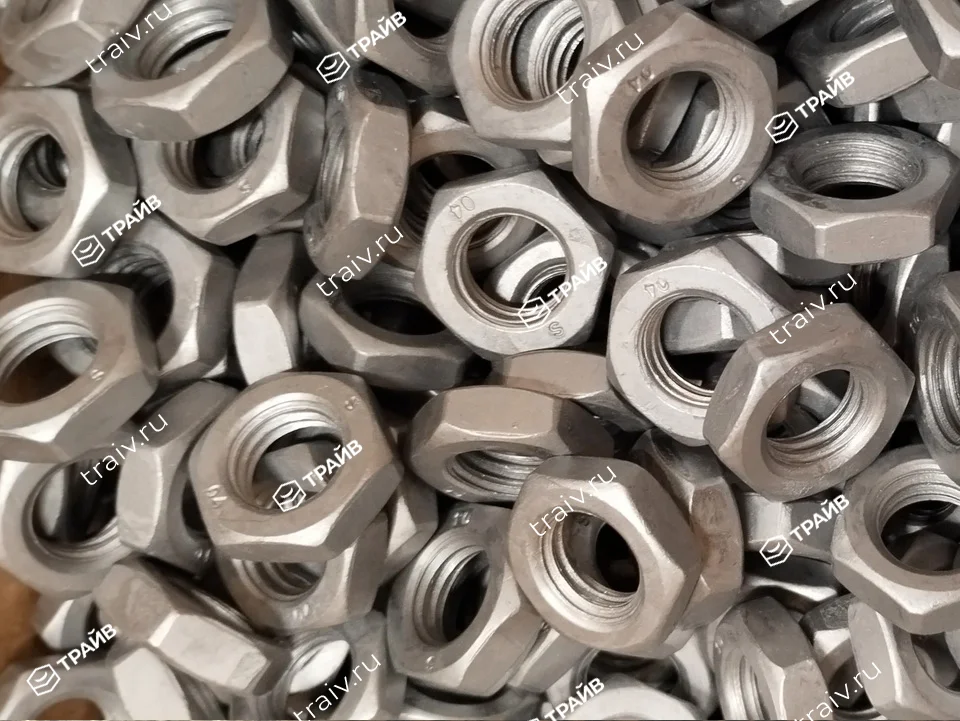

Базовый цвет изделия - серебристо-серый. Опционально - Возможно нанесение различных цветов.

Параметры изделий и цены на покрытие:

Особенности и преимущества технологии

Метод нанесения цинк-ламельного покрытия заключается в формировании на поверхности металлических деталей прочного защитного слоя. Он включает до 80% цинковых чешуек (ламелей) и 10% алюминиевых хлопьев, в качестве связующей основы используется химически активная смола. Антикоррозийную защиту наносят путем погружения, распыления или окунания, а затем заготовки или изделия подвергают термической обработке (спеканию).

Толщина ламелей составляет несколько десятков микрон, поэтому можно получать прочное покрытие до 10-15 мкм. Благодаря тепловому воздействию чешуйки цинка и алюминия спекаются со смолой и образуют непроницаемый для влаги и воздуха плотный электропроводный слой, который обеспечивает электрохимическую защиту от коррозии.

В отличие от горячего цинкования, которое проводится по ГОСТ 9.307-2021, технология с использованием ламелей существенно увеличивает показатели коррозионной стойкости. Другие преимущества метода:

• небольшая толщина защитного слоя и хорошая адгезия к любым поверхностям, в том числе с резьбой;
• возможность нанесения на детали любой сложной формы, без заполнения отверстий и углублений;
• сохранение первоначальных размеров изделий, которые при горячем цинковании (температура обработки до +450 °C) могут деформироваться.

Низкая температура (+200…+320 °C) при спекании цинк-ламельного покрытия исключает вероятность высвобождения водорода из обрабатываемого металла и не допускает увеличения хрупкости материала. Поэтому такая технология особенно эффективна для болтов и другого крепежа из высокопрочной стали.

Сложности обработки и наши предложения

Основные недостатки применения микроскопических ламелей из цинка и алюминия – необходимость тщательной подготовки поверхности и трудоемкость предварительной обработки. Из-за возможного проникновения водорода в структуру стали и повышения хрупкости деталей для очистки нельзя применять соляную или серную кислоту. Поэтому для обезжиривания поверхности используют водно-щелочной раствор, а ржавчину и окалину убирают с помощью ускоренных в турбине стальных микрочастиц.

Для получения покрытия нужной толщины требуется правильно подобрать все параметры процесса, необходимость спекания в специальном шкафу ограничивает габариты обрабатываемых изделий.

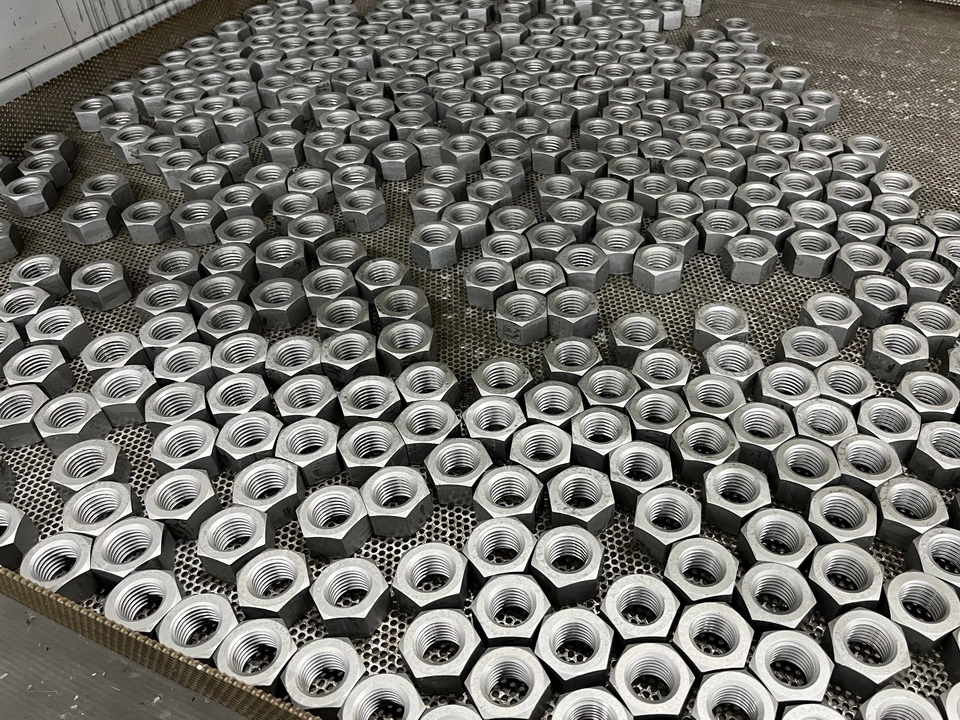

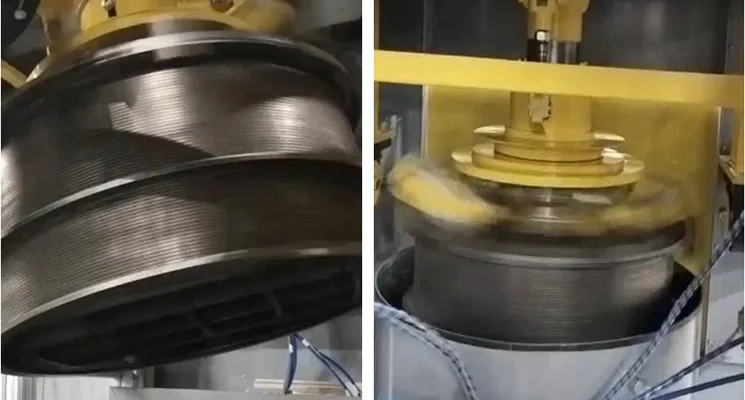

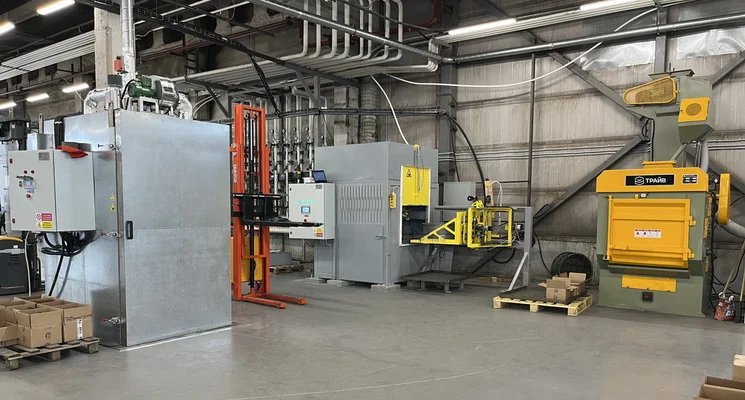

В компании «Трайв» есть собственный участок по нанесению защитного слоя из цинк-ламелей, где все работы проводятся по полному циклу с точным соблюдением технологии. Обработка заготовок выполняется методом напыления (диаметр от 20 мм и длиной 50-1000 мм) и путем окунания (диаметр от 4 мм и длиной 5-150 мм).

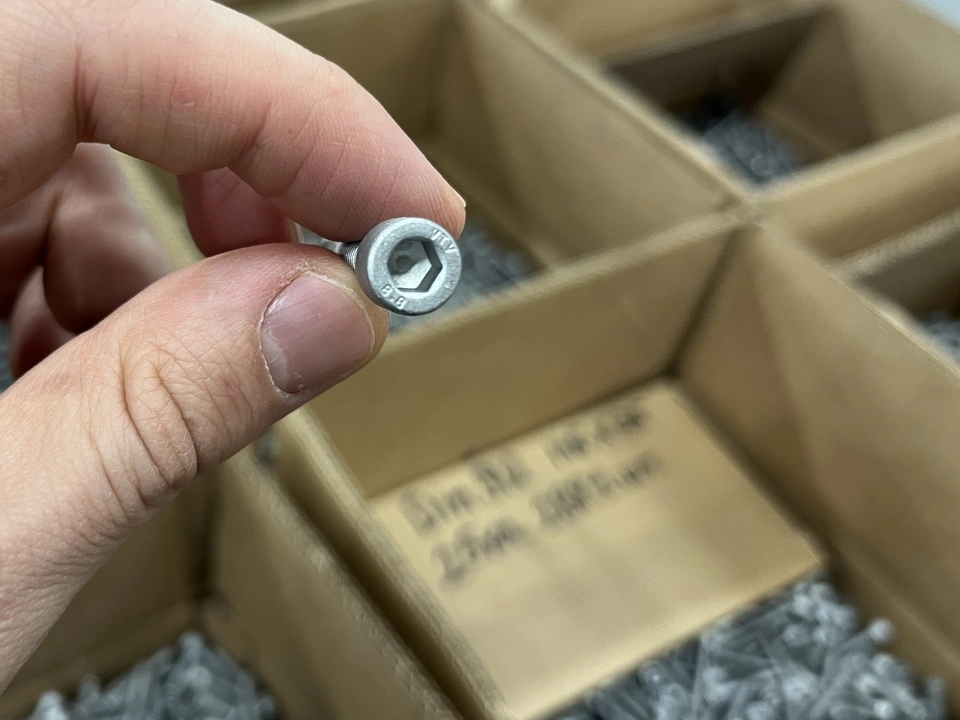

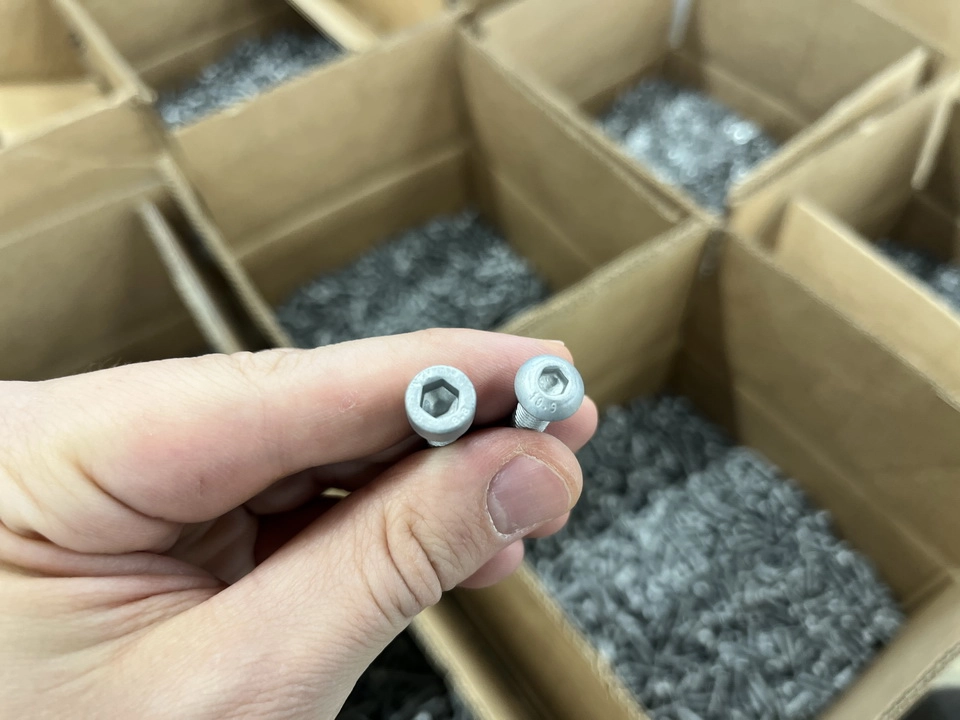

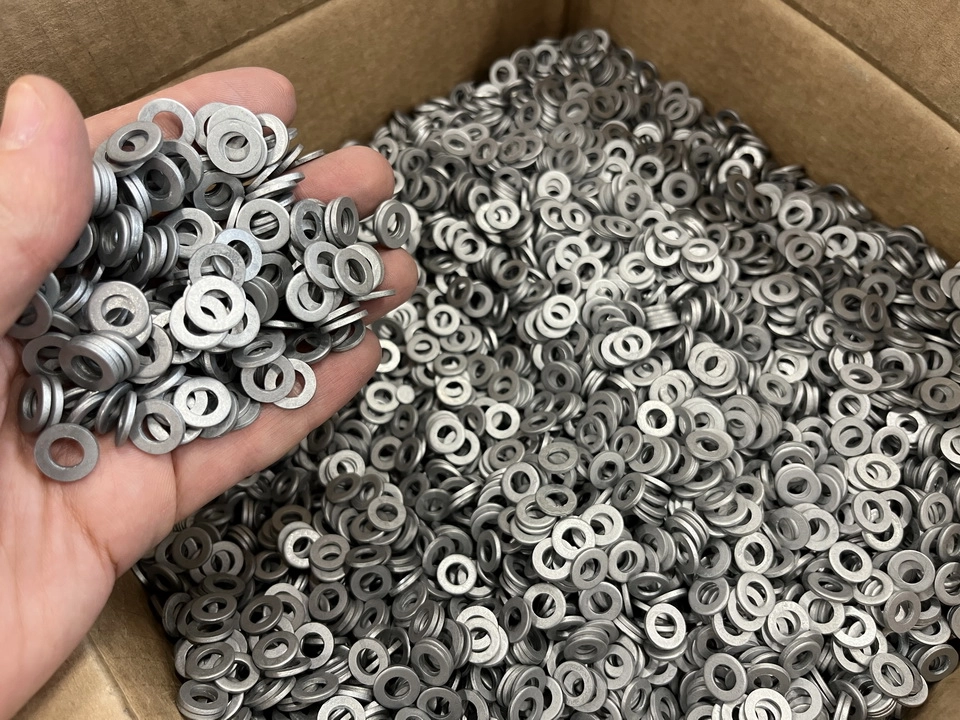

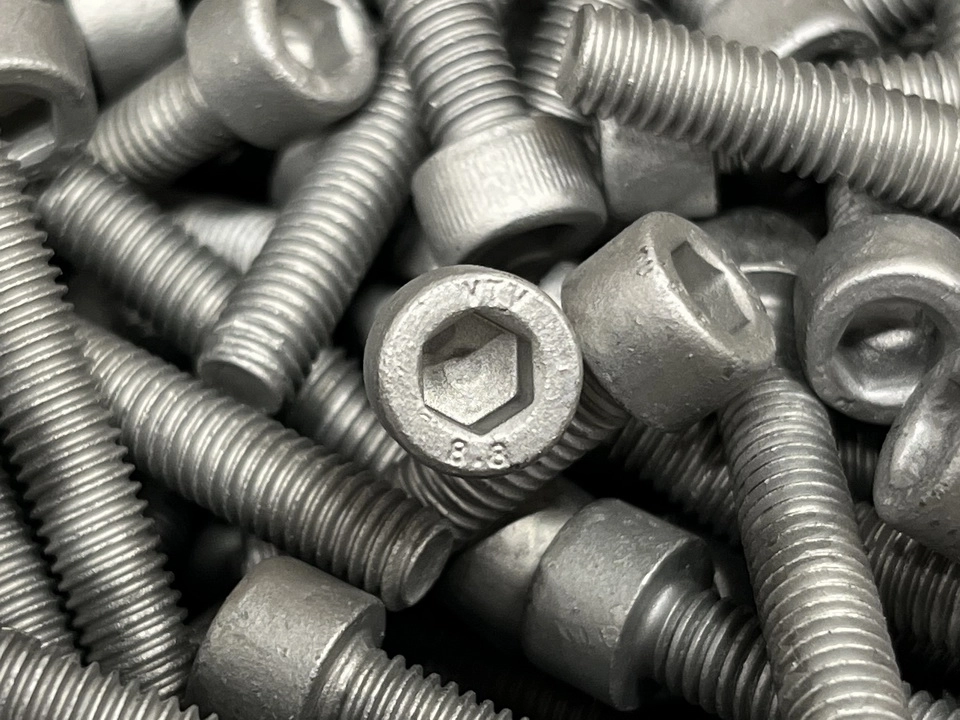

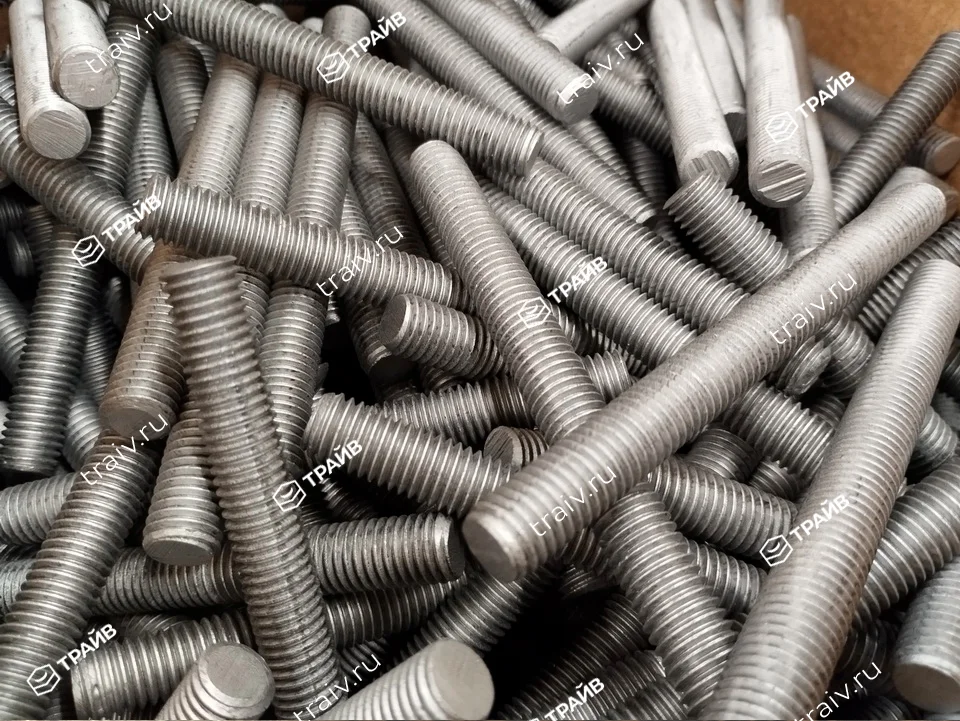

У нас можно заказать цинк-ламельное покрытие для болтов, шпилек и других метизов из стали разных марок. Защитный слой предохраняет от коррозии в условиях умеренного и высокого уровня загрязнений и конденсации. Собственное производство позволяет также наносить покрытия из олова, хрома и меди.

Технология цинк-ламель обеспечивает высокую адгезию с лакокрасочными материалами и порошково-полимерными составами. Поэтому у нас можно купить коррозионно-стойкие крепеж и метизы базового серебристо-серого цвета или любых оттенков радуги. Предусмотрена регулировка толщины антикоррозионного слоя с учетом пожелания заказчиков.
