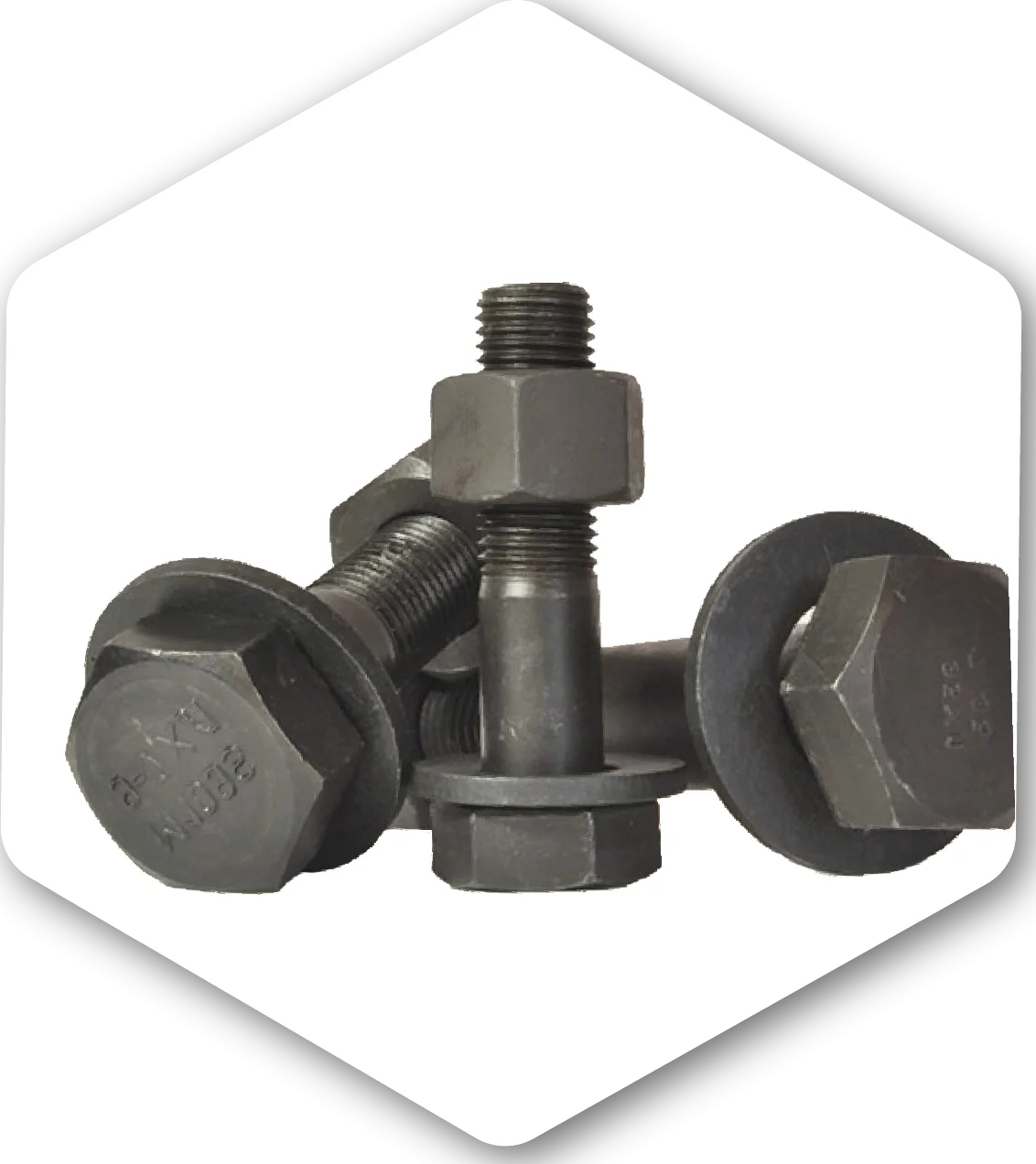

Высокопрочный крепеж

Дюймовый крепеж

Оцинкованный крепеж

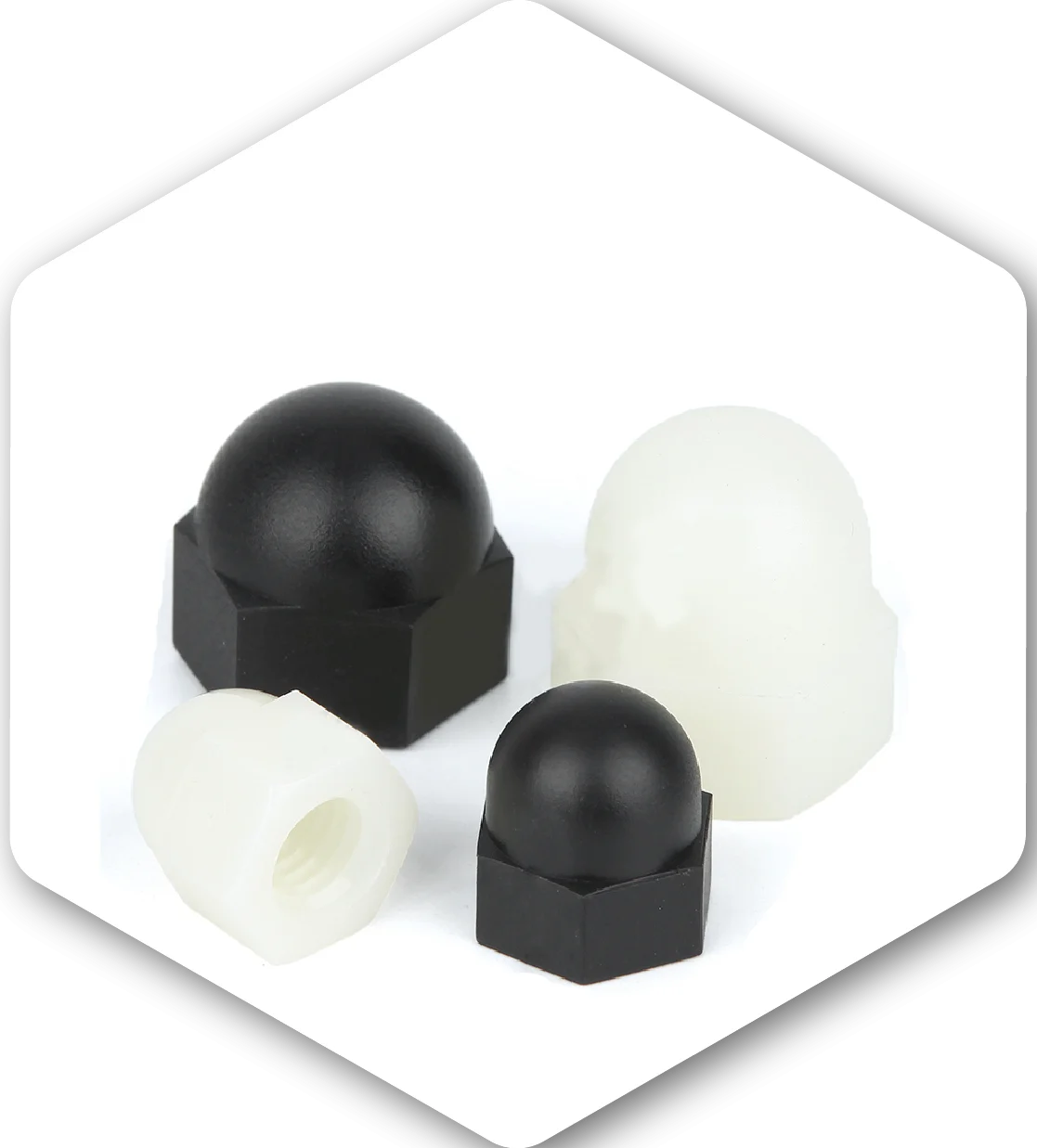

Полиамидный крепеж

Стальной
крепеж

Таблица соответствия ГОСТ - DIN - ISO

Вес изделий по DIN

Калькулятор крепежа и метизов

Каталог продукции

Скачать ГОСТ в формате .pdf и .doc.

Шайба плоская DIN 125, форма А без фаски, класс точности А, для крепежа с размером метрической резьбы от М1 до М90 и дюймовой резьбы от 1/8" до 3 1/2".

Материалы:

Сталь закалённая
Сталь с покрытием: гальваническая оцинковка, желтое хроматирование, горячая оцинковка, газо-термическое цинкование
Нержавеющая сталь А2, А4
Латунь
Медь
Алюминий
Пластик.

Размеры плоских шайб DIN 125 (ISO 7089) в мм

d		d₁	d₂	h
M1		1,1	3	0,3
M1.2		1,3	3,5	0,3
M1.4		1,5	4	0,3
M1.6		1,7	4	0,3
M1.7		1,8	4,5	0,3
М1.8		2,0	4.5	0,3
M2		2,2	5	0,3
M2.2		2,4	6	0,5
M2.5		2,7	6	0,5
М2.6		2,8	7	0,5
M3		3,2	7	0,5
M3.5		3,7	8	0,5
M4	1/8"	4,3	9	0,8
M5	3/16"	5,3	10	1
M6		6,4	12	1,6
М7	1/4"	7,4	14	1,6
M8	5/16"	8,4	16	1,6
M10	3/8"	10,5	20	2
M12	7/16"	13	24	2,5
	1/2"	13,5	24	2,5
M14		15	28	2,5
M16	5/8"	17	30	3
M18		19	34	3
M20	3/4"	21	37	3
M22	7/8"	23	39	3
M24		25	44	4
	1"	27	50	4
M27		28	50	4
M30	1 1/8"	31	56	4
M33	1 1/4"	34	60	5
M36	1 3/8"	37	66	5
M39	1 1/2"	40 (42)	72	6
M42		43 (45)	78	7
M45	1 3/4"	46 (48)	85	7
M48		50 (52)	92	8
M52	2"	54 (56)	98	8
M56		58 (62)	105	10
	2 1/4"	60	110	9
М60		62 (66)	110	10
М64	2 1/2"	66 (70)	115	10
М68		70 (74)	120	10
М72	2 3/4"	74 (78)	125	10
М76	3"	78 (82)	135	10
М80		82 (86)	140	12
М90	3 1/2"	93 (96)	160	12

Обозначения:
d - номинальный диаметр метрической, дюймовой резьбы крепёжных изделий
d₁ - внутренний диаметр шайбы, мин., в скобках - ISO 7089
d₂ - наружный диаметр, макс.
h - толщина шайбы

Скачать Спецификация DIN 125 Шайба плоская в формате PDF

Скачать Спецификация DIN 125 Шайба плоская в формате DOC
