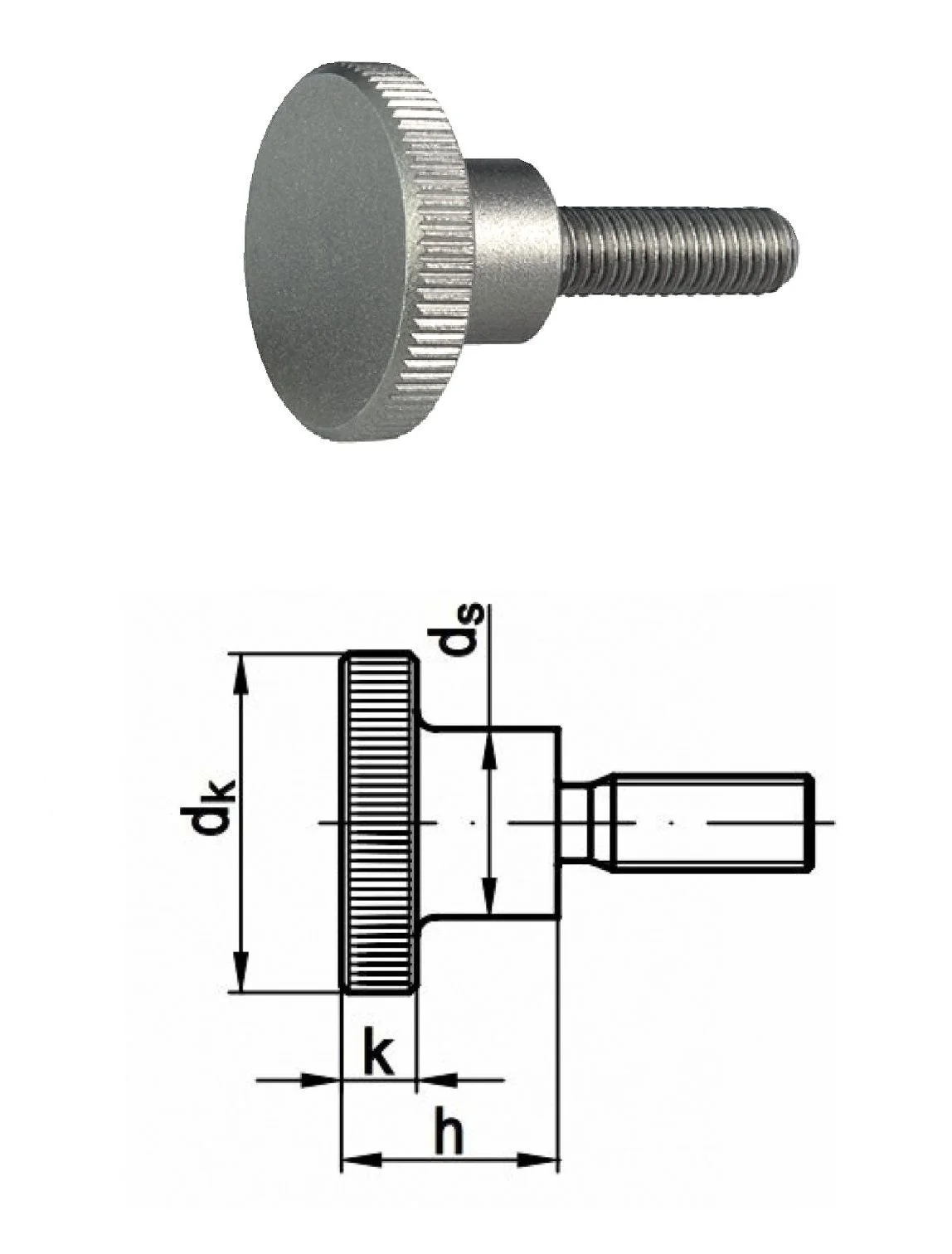

DIN 464 Винт с накатанной головкой (с накаткой), нажимной, высокий. Материалы: Сталь, Сталь с покрытием: гальваническая оцинковка, Нержавеющая сталь: А2, А4, Цветные металлы, сплавы, пластик: латунь.
Стандарт DIN 464
Описание: DIN 464 Винт с накатанной головкой (с накаткой), нажимной, высокий.
Материалы:
- Сталь
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А2, А4
- Цветные металлы, сплавы, пластик: латунь.
Размеры винтов с накаткой DIN 464 в мм:
| dk | 12 | 16 | 20 | 24 | 30 | 36 |
|---|---|---|---|---|---|---|
| ds | 6 | 8 | 10 | 12 | 16 | 20 |
| h | 7.5 | 9.5 | 11.5 | 15 | 18 | 23 |
| k | 2.5 | 3.5 | 4 | 5 | 6 | 8 |
| l | d1 | |||||
| M3 | M4 | M5 | M6 | M8 | M10 | |
| 4 |
|
|||||
| 5 |
|
|
||||
| 6 |
|
|
|
|||
| 8 |
|
|
|
|||
| 10 |
|
|
|
|
||
| 12 |
|
|
|
|
||
| 16 |
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
| 25 |
|
|
|
|
||
| 30 |
|
|
||||
