    Шпильки для крепления теплоизоляции

    Шпильки для крепления теплоизоляции

    Заказчик обратился с пожеланием заказать крупную партию приварных шпилек. С ним был заключен договор на оказание услуги. С его стороны нам был предоставлен точный чертеж, по которому был выполнен заказ. Клиент является представителем судостроительной компании и заказываемые им изделия предназначены для крепления к корпусу судов теплоизолирующих материалов.


    Состав заказа:

    • Наименование изделий – шпилька приварная;
    • Объем партии – крупная;
    • Материал – сталь обыкновенная;
    • Покрытие – гальваническое;
    • Назначение – монтаж теплоизоляции к корпусу судов.

    Этапы производства

    Произведенные нами монтажные изделия предназначены для крепления теплоизоляционных материалов при выполнении отделки вентиляционных каналов и внутренних помещений. Так как крепеж будет использоваться внутри судна и подвержен контакту с паром и конденсатом, то была использована проволока в бухте из обычной стали, которая легко подвергается свариванию.


    Конструктивно приварная шпилька представляет собой стальное изделие, имеющее цилиндрическую форму и обладающее сплошной резьбой по все длине стержня. Со стороны приваривания имеется специальная плоская площадка для плотного прилегания крепежа к металлической поверхности корпуса судна. Шпильки могут иметь сплошную резьбу по всей длине или отступ от основания на некотором расстоянии. Привариваются к основанию при помощи обыкновенной полуавтоматической или дуговой сварки.

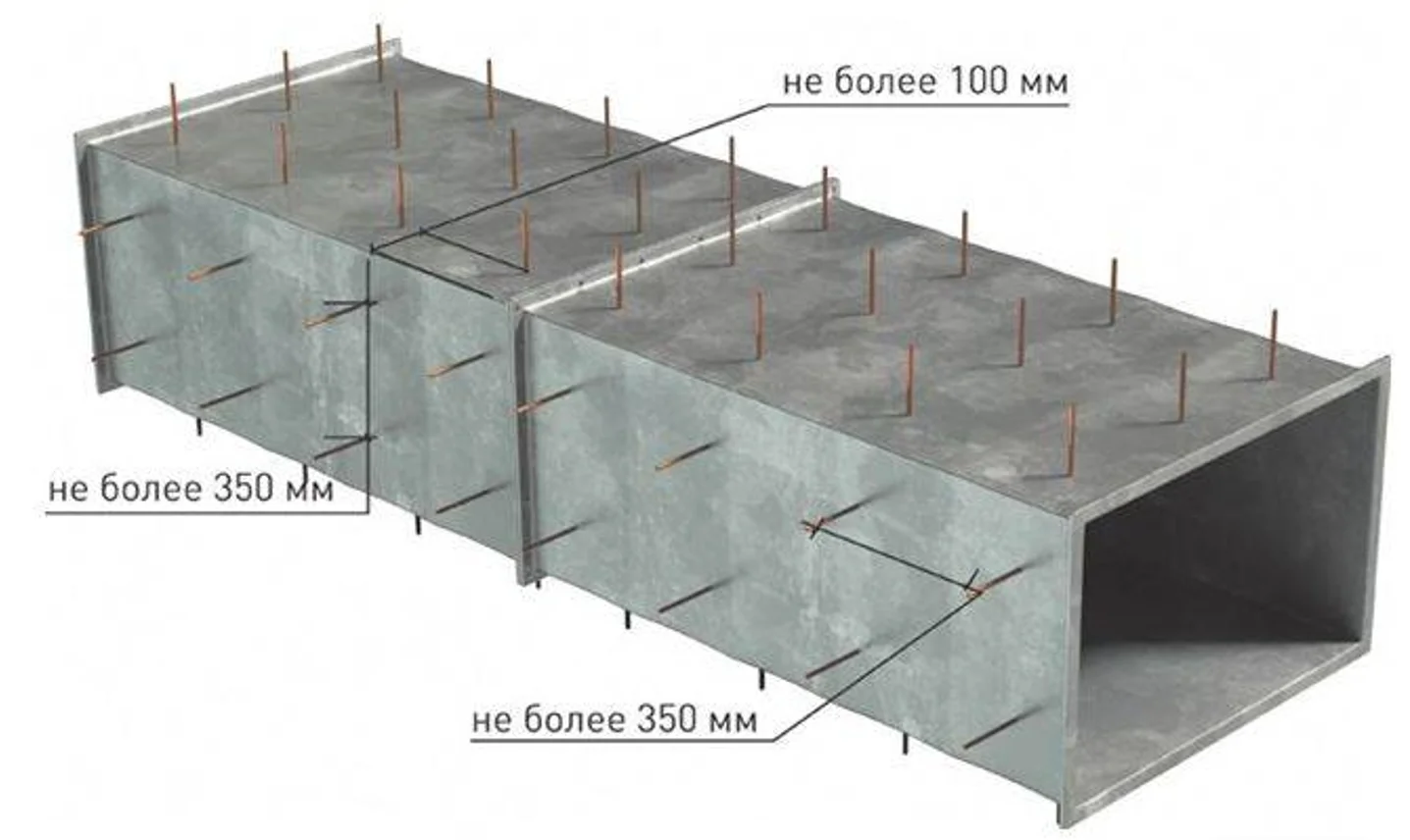

    Монтаж шпильки выполняется при помощи обычной сварки. Затем на нее нанизывается теплоизолирующий материал, который прижимается специальной широкой шайбой и гайкой. При этом крепеж значительной физической нагрузки не испытывает, но к нему в дальнейшем могут быть монтированы предметы убранства кают или различное оборудование. Шпильки монтируются на вентиляционные каналы с шагом до 350х350 мм и не более 100 мм от края.


    Фото «Трайв» изготовил заглушки и болты для экскаваторов


    1 этап – Выбор заготовки

    Для производства приварных шпилек указанного типоразмера была использована проволока нужного сечения с бухте из обыкновенной стали. Сплав выбирался на том основании, чтобы его можно было приваривать обычной дуговой или полуавтоматической сваркой к стальному корпусу судна. Использованный материал обладает хорошими показателями стойкости к коррозии в условиях повышенной влажности.

    2 этап – Подготовка заготовки и производство

    На втором этапе бухта стальной проволоки была загружена в автомат продольного точения и было начато производство приварных шпилек. Оборудование выполняло все необходимые технологические операции в автоматическом режиме, поэтому заказ был выполнен оперативно. В перечень работ операций входили:

    • нарезка на заготовки;
    • формирование приварного пятака;
    • нарезка резьбы;
    • снятие фаски.

    3 этап – Гальваника

    Для защиты от коррозии, так как данный крепеж будет эксплуатироваться в условиях повышенной влажности и конденсата внутри утеплителя, требуется предусмотреть необходимые защитные покрытия. По условию заказа в качестве него была применена гальваника – нанесение слоя цинка в ванне под действием электрического тока и при низкой температуре. После приваривания место сварки необходимо дополнительно обработать защитными антикоррозионными покрытиями, так как слой цинка из-за высокой температуры повредится во время сварки.


    Этот заказчик обращался к нам в первый раз, но с ним были заключены договоренности о последующем сотрудничестве, так как партия была изготовлена в короткий срок, а готовые изделия отвечали высоким требованиям по точности.
