ГОСТ Р ИСО 7045-2013 Винты со скругленной головкой и крестообразным шлицем
ГОСТ Р ИСО 7045-2013
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Винты со скругленной головкой и крестообразным шлицем типа Н или типа Z
Класс точности А
Дата введения 2015-01-01
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" ("ВНИИНМАШ") и Обществом с ограниченной ответственностью "РМ-Центр" (ООО "РМ-Центр") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 "Крепежные изделия
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1432-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 7045:2011* "Винты со скругленной головкой и крестообразным шлицем типа Н или типа Z. Класс точности A" (ISO 7045:2011 "Pan head screws with type H or type Z cross recess - Product grade A").
5 ВВЕДЕН ВПЕРВЫЕ
1 Нормативные ссылки
Следующие нормативные документы обязательны при применении настоящего стандарта*. Для датированных ссылок применять только указанные ниже стандарты. Для недатированных ссылок применять последнее издание ссылочных документов (включая все изменения).
* Таблицу соответствия национальных стандартов международным см. по ссылке. - Примечание изготовителя базы данных.ИСО 225 Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225, Fasteners - Bolts, screws, studs and nuts - Symbols and descriptions of dimensions)
ИСО 261 Резьбы метрические ISO общего назначения. Общий план (ISO 261, ISO general purpose metric screw threads - General plan)
ИСО 898-1 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы (ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs with specified property classes - Coarse thread and fine pitch thread)
ИСО 965-2 Резьбы метрические ISO общего назначения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности (ISO 965-2, ISO general purpose metric screw threads - Tolerances - Part 2: Limits of sizes for general purpose external and internal screw threads - Medium quality)
ИСО 3269 Изделия крепежные. Приемочный контроль (ISO 3269, Fasteners - Acceptance inspection)
ИСО 3506-1 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки (ISO 3506-1, Mechanical properties of corrosion-resistant stainless steel fasteners - Part 1: Bolts, screws and studs)
ИСО 4042 Изделия крепежные. Электролитические покрытия (ISO 4042, Fasteners - Electroplated coatings)
ИСО 4757 Шлицы крестообразные для винтов (ISO 4757, Cross recesses for screws)
ИСО 4759-1 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С (ISO 4759-1, Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades А, В and C)
ИСО 6157-1 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения (ISO 6157-1, Fasteners - Surface discontinuities - Part 1: Bolts, screws and studs for general requirements)
ИСО 8839 Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов (ISO 8839, Mechanical properties of fasteners - Bolts, screws, studs and nuts made of non-ferrous metals)
ИСО 8992 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек (ISO 8992, Fasteners - General requirements for bolts, screws, studs and nuts)
ИСО 10683 Изделия крепежные. Неэлектролитические цинк-ламельные покрытия (ISO 10683, Fasteners - Non-electrolytically applied zinc flake coatings)
ИСО 16048 Пассивация крепежных изделий из коррозионно-стойкой нержавеющей стали (ISO 16048, Passivation of corrosion-resistant stainless-steel fasteners)
2 Размеры
Размеры винтов указаны на рисунке 1 и в таблице 1.
Рисунок 1. Размеры винтов
а) Крестообразный шлиц типа Н
б) Крестообразный шлиц типа Z
Обозначение: 1 Конец без фаски
Рисунок 1

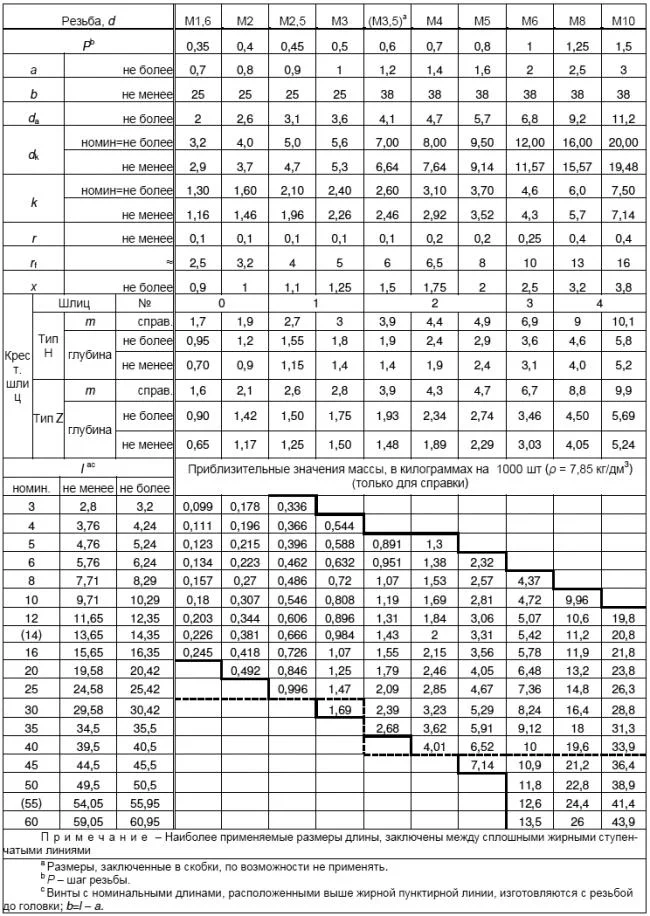

Таблица 1 - Размеры
В миллиметрах
Символы и обозначения размеров по ИСО 225
Диаметр стержня приблизительно равен среднему диметру резьбы или наружному диаметру резьбы.
4 Технические требования и ссылочные стандарты
Технические требования в соответствии с таблицей 2.
Таблица 2 - Технические требования и ссылочные стандарты
|
Материал |
Сталь |
Коррозионностойкая сталь |
Цветной металл |
|
|
Общие требования |
Обозначение стандарта |
ИСО 8992 |
||
|
Резьба |
Допуски |
6g |
||
|
Обозначение стандарта |
ИСО 261, ИСО 965-2 |
|||
|
Механические свойства |
Класс прочности |
4.8 |
А2-50, А2-70 |
- |
|
Обозначение стандарта |
ИСО 898-1 |
ИСО 3506-1 |
ИСО 8839 |
|
|
Допуски |
Класс точности |
А |
||
|
Обозначение стандарта |
ИСО 4759-1 |
|||
|
Крестообразный шлиц |
Обозначение стандарта |
ИСО 4757 |
||
|
Отделка - покрытие |
Без покрытия |
|||
|
Требования к электролитическим покрытиям по ИСО 4042 |
Требования к пассивации по ИСО 16048 |
Требования к электролитическим покрытиям по ИСО 4042 |
||
|
Дополнительные требования или другая отделка или покрытие должны быть согласованы между поставщиком и заказчиком |
||||
|
Дефекты поверхности |
Допустимые дефекты поверхности по ИСО 6157-1 |
|||
|
Приемка |
Приемочный контроль по ИСО 3269 |
|||
5 Обозначение
Пример - Винт со скругленной головкой и крестообразным шлицем с резьбой М5, номинальной длиной I=20 мм, класса прочности 4.8 и крестообразным шлицем типа Z обозначают следующим образом:
Винт со скругленной головкой ГОСТ Р ИСО 7045 - М15х20 - 4.8 - Z.
Приложение ДА (справочное). Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации (и действующим в этом качестве межгосударственным стандартам)
Приложение ДА
Cправочное
|
Обозначение ссылочного международного стандарта |
Степень соответствия |
Обозначение и наименование соответствующего национального стандарта |
|
ИСО 225 |
- |
* |
|
ИСО 261 |
MOD |
ГОСТ 8724-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги" |
|
ИСО 898-1 |
IDT |
ГОСТ Р ИСО 898-1-2011 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы" |
|
ИСО 965-2 |
- |
* |
|
ИСО 3269 |
IDT |
ГОСТ Р ИСО 3269-2009 Изделия крепежные. Приемочный контроль" |
|
ИСО 3506-1 |
IDT |
ГОСТ Р ИСО 3506-1-2009 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты. Винты и шпильки" |
|
ИСО 4042 |
IDT |
ГОСТ Р ИСО 4042-2009 Изделия крепежные. Электролитические покрытия" |
|
ИСО 4757 |
NEQ |
ГОСТ 10753-86 Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля" |
|
ИСО 4759-1 |
IDT |
ГОСТ Р ИСО 4759-1-2009 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С" |
|
ИСО 6157-1 |
IDT |
ГОСТ Р ИСО 6157-1-2009 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения" |
|
ИСО 8839 |
IDT |
ГОСТ Р ИСО 8839-2009 Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов" |
|
ИСО 8992 |
IDT |
ГОСТ Р ИСО 8992-2011 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек" |
|
ИСО 10683 |
IDT |
ГОСТ Р ИСО 10683-2013 Изделия крепежные. Неэлектролитические цинк-ламельные покрытия" |
|
ИСО 16048 |
- |
* |
|
* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. |
||
Соответствует ISO 7045 и DIN 7985.
