    МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

    ШПЛИНТЫ

    ТЕХНИЧЕСКИЕ УСЛОВИЯ

    Издание официальное

    Москва

    Постановлением Государственного комитета СССР по стандартам от 16 февраля 1979 г. № 611

    Дата введения установлена 01.07.79

    Ограничение срока действия снято по протоколу № 7—95 Межгосударственного совета по стандартизации,
    метрологии и сертификации (ИУС 11—95)

    Настоящий стандарт распространяется на шплинты с условным диаметром от 0,6 до 20 мм.
    (Измененная редакция, Изм. № 4).

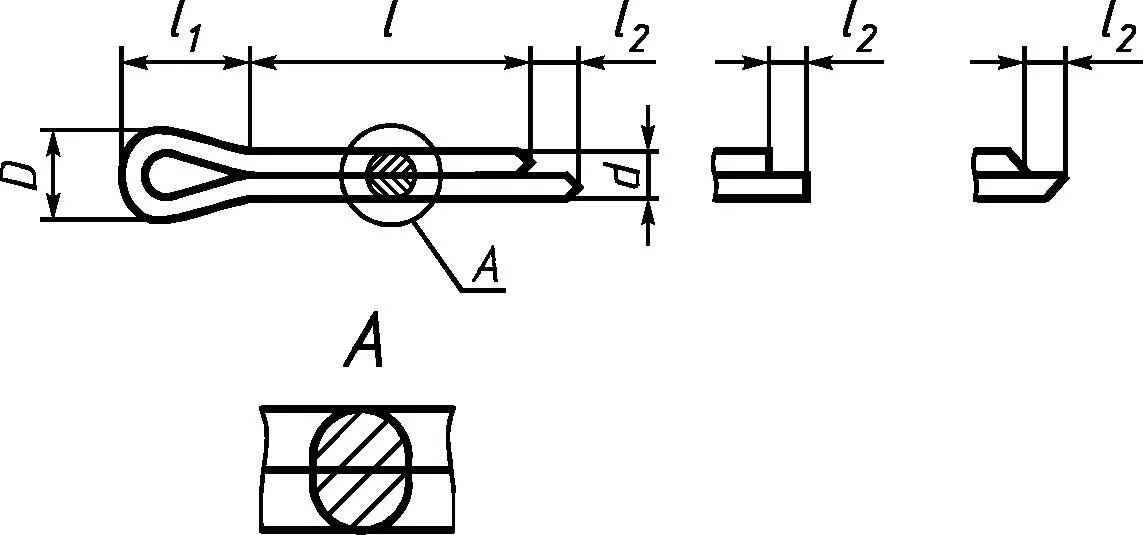

    Черт. 1

    Конструкция и размеры шплинтов должны соответствовать указанным на черт. 1 и в табл. 1 и 2.

    Таблица 1

    Условный диаметр шплинта d g

    0,6

    0,8

    1,0

    1,2

    1,6

    2,0

    2,5

    3,2

    4,0

    5,0

    6,3

    8,0

    10,0

    13,0

    16,0

    20,0

    d

    наиб.

    0,5

    0,7

    0,9

    1,0

    1,4

    1,8

    2,3

    2,9

    3,7

    4,6

    5,9

    7,5

    9,5

    12,4

    15,4

    19,3

    найм.

    0,4

    0,6

    0,8

    0,9

    1,3

    1,7

    2,1

    2,7

    3,5

    4,4

    5,7

    7,3

    9,3

    12,1

    15,1

    19,0

    k

    наиб.

    1,6

    1,6

    1,6

    2,5

    2,5

    2,5

    2,5

    3,2

    4,0

    4,0

    4,0

    4,0

    6,3

    6,3

    6,3

    6,3

    найм.

    0,8

    0,8

    0,8

    1,3

    1,3

    1,3

    1,3

    1,6

    2,0

    2,0

    2,0

    2,0

    3,2

    3,2

    3,2

    3,2

    i

    2,0

    2,4

    3,0

    3,0

    3,2

    4,0

    5,0

    6,4

    8,0

    10,0

    12,6

    16,0

    20,0

    26,0

    32,0

    40,0

    D

    наиб.

    1,0

    1,4

    1,8

    2,0

    2,8

    3,6

    4,6

    5,8

    7,4

    9,2

    11,8

    15,0

    19,0

    24,8

    30,8

    38,6

    найм.

    0,9

    1,2

    1,6

    1,7

    2,4

    3,2

    4,0

    5,1

    6,5

    8,0

    10,3

    13,1

    16,6

    21,7

    27,0

    33,8

    Рекомендуемые диаметры соединяемых деталей

    Болт

    Cвыше

    2,5

    3,5

    4,5

    5,5

    7,0

    9,0

    11,0

    14,0

    20,0

    27,0

    39,0

    56,0

    80,0

    120,0

    170,0

    До

    2,5

    3,5

    4,5

    5,5

    7,0

    9,0

    11,0

    14,0

    20,0

    27,0

    39,0

    56,0

    80,0

    120,0

    170,0

    Штифт,
    ОСЬ

    Cвыше

    2,0

    3,0

    4,0

    5,0

    6,0

    8,0

    9,0

    12,0

    17,0

    23,0

    29,0

    44,0

    69,0

    110,0

    160,0

    До

    2,0

    3,0

    4,0

    5,0

    6,0

    8,0

    9,0

    12,0

    17,0

    23,0

    29,0

    44,0

    69,0

    110,0

    160,0

    *Условный диаметр шплинта da равняется диаметру отверстия под шплинт.

    Таблица 2

    Длина шплинта 1

    Теоретическая масса 1000 шт. стальных шплинтов, кг, при условном диаметре d0 в мм

    Немил

    Пред.

    откл.

    0,6

    0,8

    1,0

    1,2

    1,6

    2,0

    2,5

    3,2

    4,0

    5,0

    6,3

    8,0

    10

    13

    16

    20

    4

    +0,5

    0,008

    5

    0,010

    0,021

    6

    0,011

    0,024

    0,042

    8

    0,013

    0,029

    0,053

    0,068

    0,140

    10

    +0,8

    0,016

    0,034

    0,061

    0,079

    0,162

    0,268

    12

    0,018

    0,039

    0,070

    0,090

    0,185

    0,324

    0,544

    14

    0,044

    0,079

    0,101

    0,207

    0,362

    0,603

    1,08

    16

    0,050

    0,088

    0,112

    0,230

    0,400

    0,663

    1,17

    2,07

    18

    0,097

    0,123

    0,252

    0,441

    0,723

    1,27

    2,23

    20

    0,106

    0,134

    0,275

    0,479

    0,782

    1,37

    2,39

    3,93

    7,3

    22

    0,146

    0,279

    0,517

    0,842

    1,46

    2,55

    4,18

    7,7

    25

    ±1,2

    0,162

    0,331

    0,573

    0,931

    1,61

    2,79

    4,55

    8,4

    28

    0,365

    0,630

    1,021

    1,75

    3,03

    4,93

    9,0

    32

    0,410

    0,705

    1,140

    1,95

    3,35

    5,43

    9,8

    36

    0,781

    1,268

    2,14

    3,67

    5,93

    10,7

    40

    0,856

    1,387

    2,33

    3,99

    6,43

    11,5

    19,7

    45

    1,536

    2,58

    4,39

    7,05

    12,5

    21,7

    37,9

    50

    ±1,2

    1,685

    2,82

    4,79

    7,80

    13,6

    23,3

    40,6

    56

    3,11

    5,27

    8,55

    14,8

    25,4

    43,9

    63

    ±2,0

    3,44

    5,83

    9,43

    16,3

    27,7

    47,7

    71

    6,47

    10,42

    17,9

    30,4

    52,0

    97

    Таблица 3

    мм

    Продолжение табл. 2

    Длина
    шплинта 1

    Теоретическая масса 1000 шт. стальных шплинтов, кг, при условном диаметре d0 в мм

    Нсмин.

    Пред.

    откл.

    0,6

    0,8

    1,0

    1,2

    1,6

    2,0

    2,5

    3,2

    4,0

    5,0

    6,3

    8,0

    10

    13

    16

    20

    80

    +3,0

    7,18

    11,55

    19,8

    33,5

    57,0

    105

    90

    12,80

    21,9

    36,8

    62,4

    115

    100

    14,04

    23,9

    40,2

    67,8

    124

    112

    26,4

    44,3

    74,3

    136

    215

    125

    29,1

    48,7

    81,4

    148

    233

    140

    53,7

    89,6

    162

    255

    160

    60,6

    100,5

    181

    284

    467

    180

    111,4

    200

    312

    512

    200

    122,3

    219

    341

    558

    224

    261

    375

    612

    250

    266

    413

    671

    280

    456

    738

    Примечание. Для определения массы шплинтов, изготовляемых из других материалов, значения
    массы, указанные в таблице, должны быть умножены на коэффициент: 1,080 —для латуни; 0,356 —для
    алюминиевого сплава.

    Таблица 3

    Материал

    Условное обозначение
    материала

    Вид покрытия

    Низкоуглеродистые стали с содержанием углерода не более 0,20 % по
    ГОСТ 1050-88 и ГОСТ 380-94

    0

    Цинковое, хроматированное
    Кадмиевое, хроматированное
    Окисное

    Фосфатное с пропиткой маслом

    Коррозионно-стойкая сталь 12Х18Н10Т
    по ГОСТ 5632-72

    2

    Окисное из кислых растворов

    Латунь Л63 по ГОСТ 15527-2004

    3

    Никелевое

    АМЦ по ГОСТ 4784-97

    4

    Окисное, наполненное в растворе
    бихромата калия

    Таблица 4

    Условный диаметр шплинта d0

    Радиус закругления кромок губок тисков R

    Номин.

    Пред. откл.

    До 2

    0,5

    Св. 2 » 5

    0,8

    +0,1

    » 5

    1,2

    Каждое перемещение загибаемого конца на 90° считают за один загиб.

    Испытание проводят со скоростью не более одного загиба в секунду.

    (Измененная редакция, Изм. № 4).

    4.5а. Методы проверки качества и толщины покрытий — по ГОСТ 9.302—88.

    (Введен дополнительно, Изм. № 4).

    Примечание. Марка материала 0 (низкоуглеродистая сталь) и отсутствие покрытия в условном
    обозначении не указываются.

    Пример условного обозначения шплинта с условным диаметром
    5 мм, длиной 28 мм, из низкоуглеродистой стали, без покрытия:

    Шплинт 5x28 ГОСТ 397- 79

    (Измененная редакция, Изм. № 1, 2).

    ПРИЛОЖЕНИЕ. (Исключено, Изм. № 3).

    Соответствует DIN 94 и ISO 1234.
