    МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

    ШАЙБЫ стопорные с внутренними

    Конструкция и размеры

    Постановлением Государственного комитета СССР по стандартам от 31 марта 1981 г. № 1702 дата введения установлена

    01.01.82

    Ограничение срока действия снято Постановлением Госстандарта СССР от 27.12.91 № 2209

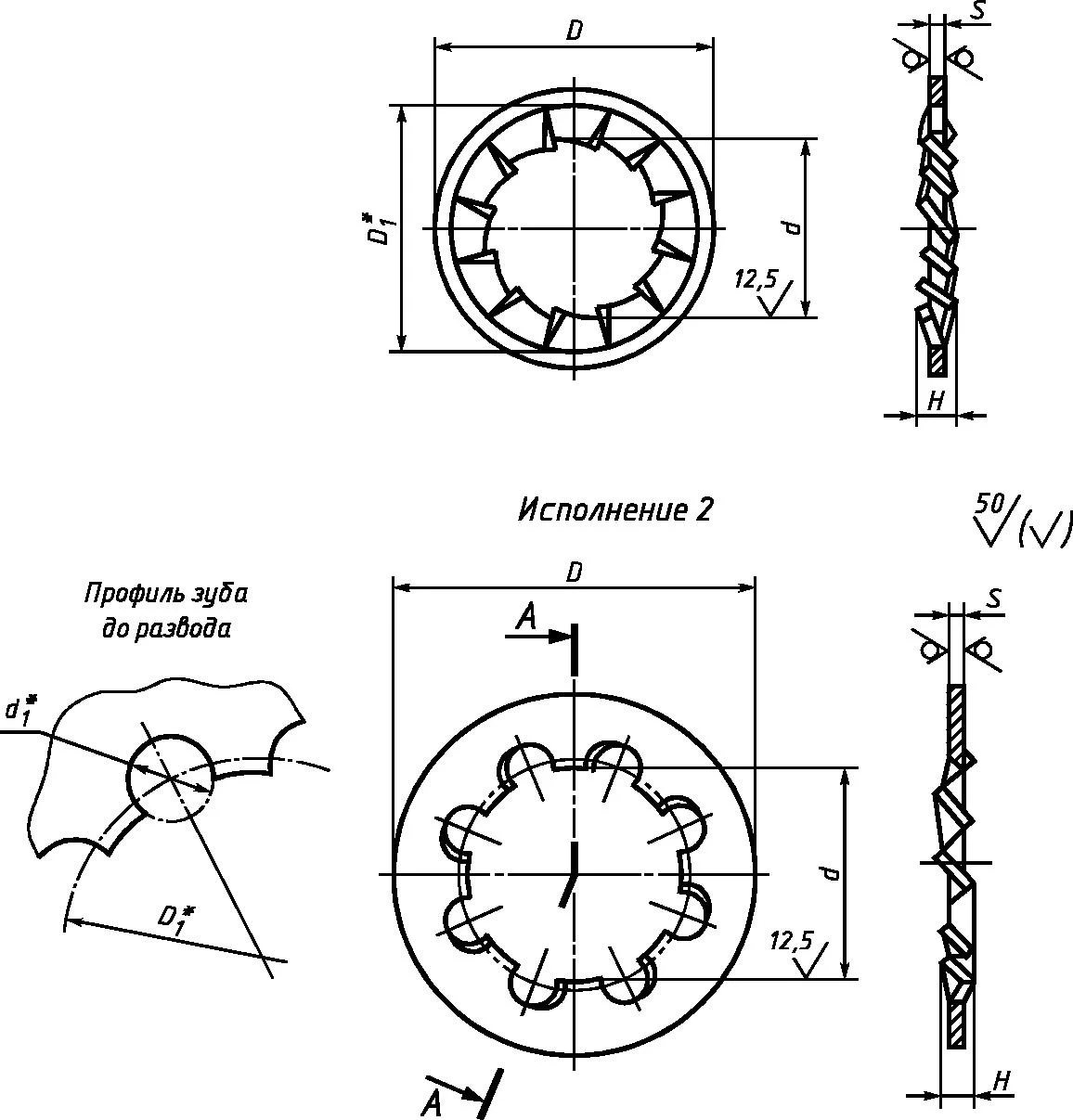

    Настоящий стандарт распространяется на насечные и вырубные стопорные шайбы с внутренними зубьями, предназначенные для крепежных деталей с резьбой от 2 до 24 мм.Конструкция и размеры шайб должны соответствовать указанным на чертеже и в табл. 1 для насечных шайб, табл. 2 для вырубных шайб.

    Номинальный диаметр резьбы крепежной детали

    d

    D

    Dj

    не более

    S

    не менее

    Число зубьев z

    Номин.

    Н14

    Номин.

    H14

    2

    2,2

    +0,25

    5,3

    -0,30

    4,2

    0,2

    0,60

    6

    2,5

    2,7

    6,3

    -0,36

    4,9

    3

    3,2

    +0,30

    7,0

    5,0

    0,3

    0,90

    7

    4

    4,2

    9,0

    6,5

    0,4

    1,20

    5

    5,2

    10,0

    7,5

    0,7

    1,75

    8

    6

    6,3

    +0,36

    12,0

    -0,43

    9,0

    9

    8

    8,4

    14,0

    11,0

    0,8

    2,00

    10

    10

    10,5

    +0,43

    17,0

    13,5

    1,0

    2,50

    11

    12

    12,5

    19,0

    -0,52

    15,4

    1,2

    2,75

    12

    14

    14,5

    22,0

    18,0

    1,4

    3,2

    16

    16,5

    24,0

    20,0

    14

    18

    18,5

    +0,52

    27,0

    22,5

    1,7

    3,75

    20

    21,0

    30,0

    24,8

    22

    23,0

    32,0

    0,62

    28,0

    16

    24

    25,0

    36,0

    32,0

    Таблица 2

    Размеры в мм

    Номинальный диаметр резьбы крепежной детали

    d

    D

    D, ± 0,1

    </,±0,1

    S

    н,

    не менее

    Число
    зубьев z

    Номин.

    Н14

    Номин.

    H14

    3

    3,2

    +0,30

    7,0

    0,36

    4,1

    1,2

    0,4

    0,75

    6

    4

    4,2

    9,0

    5,2

    1,6

    0,5

    0,95

    5

    5,2

    10,5

    -0,43

    6,3

    2,0

    1,0

    6

    6,3

    +0,36

    12,5

    7,6

    2,2

    0,6

    1,1

    7

    8

    8,4

    15,5

    9,8

    0,8

    1,5

    8

    10

    10,5

    +0,43

    18,0

    12,0

    2,5

    0,9

    1,7

    9

    12

    12,5

    21,0

    -0,52

    14,5

    2,8

    1,0

    1,9

    10

    14

    14,5

    24,1

    16,5

    3,2

    2,0

    16

    16,5

    27,0

    18,5

    3,6

    1,2

    2,2

    18

    18,5

    +0,52

    30,0

    21,0

    2,2

    12

    20

    21,0

    33,0

    -0,62

    23,5

    4,0

    2,3

    22

    23,0

    35,0

    25,5

    4,5

    1,5

    2,5

    24

    25,0

    40,0

    28,0

    5,0

    2,7

    Масса стальных шайб

    Номинальный диаметр резьбы

    Теоретическая масса 1000 шт. шайб, кг =

    крепежной детали, мм

    Исполнение 1

    Исполнение 2

    2

    0,030

    2,5

    0,041

    3

    0,072

    0,070

    4

    0,156

    0,150

    5

    0,327

    0,200

    6

    0,449

    0,330

    8

    0,622

    0,740

    10

    1,100

    0,800

    12

    1,515

    1,530

    14

    2,362

    1,780

    16

    2,622

    2,740

    18

    4,054

    3,220

    20

    4,811

    3,700

    22

    5,189

    4,690

    24

    7,033

    6,890

    Соответствует DIN 6797, DIN 6798, ГОСТ 10463-81 и ГОСТ 10464-81.
