ГОСТ 12414-94 Концы болтов, винтов и шпилек. Размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
КОНЦЫ БОЛТОВ, ВИНТОВ И ШПИЛЕК |
ГОСТ (ИСО4753-83) |
|
Размеры |
|
|
Ends of bolts, screws and studs. Sizes |
Дата введения 1996-01-01
Предисловие
1 РАЗРАБОТАН Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении Госстандарта России
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 6 от 21 октября 1994 г.)
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|---|---|
|
Азербайджанская Республика |
Азгосстандарт |
|
Республика Армения |
Армгосстандарт |
|
Республика Беларусь |
Белстандарт |
|
Республика Грузия |
Грузстандарт |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Кыргызская Республика |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Узбекистан |
Узгосстандарт |
|
Украина |
Госстандарт Украины |
Настоящий стандарт представляет собой полный аутентичный текст ИСО 4753-83 «Изделия крепежные. Концы крепежных деталей с наружной метрической резьбой ИСО» за исключением двух типов ступенчатых концов (с конусом и со сферой), введенных дополнительно для потребностей экономики страны
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 28 сентября 1995 г. № 492 межгосударственный стандарт ГОСТ 12414-94 (ИСО 4753-83) введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1996 г.
4 ВЗАМЕН ГОСТ 12414-66
5 ПЕРЕИЗДАНИЕ
1 Область применения
Настоящий стандарт устанавливает формы и размеры концов болтов, винтов и шпилек с метрической резьбой диаметром от 1 до 52 мм.
2 Размеры

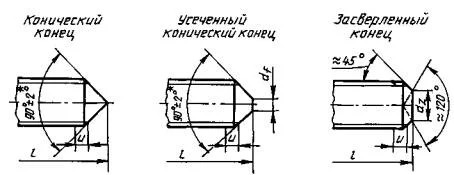

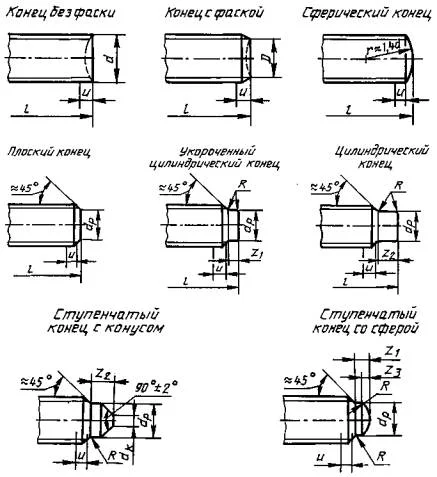

Формы и размеры концов должны соответствовать указанным на рисунках и в таблице 1.
* 120°±2° для винтов короткой длины.
Примечания
1u= 2P- участок неполной резьбы.
2 Наибольший диаметр торца стержняDдолжен быть меньше внутреннего диаметра резьбы.
3 Угол 48° относится только к части конца меньше внутреннего диаметра резьбы.
4 Радиус скругленияRприблизительно равен 0,03 - 0,1d.
5 Допускается другая форма канавки для стружки.
Таблица 1
| d | dph14 | d*th16 | dzh14 | dkh14 | z1+ IT 14 | z2+ IT 14 | z3≈ |
|---|---|---|---|---|---|---|---|
| 1 | 0,5 | 0,10 | - | - | 0,20 | - | 0,1 |
| 1,2 | 0,6 | 0,12 | - | - | 0,30 | - | 0,2 |
| 1,4 | 0,7 | 0,14 | 0,7 | - | 0,35 | 0,70 | 0,2 |
| 1,6 | 0,8 | 0,16 | 0,8 | - | 0,40 | 0,80 | 0,2 |
| 1,8 | 0,9 | 0,18 | 0,9 | - | 0,45 | 0,90 | - |
| 2 | 1,0 | 0,20 | 1,0 | 0,2 | 0,50 | 1,00 | 0,3 |
| 2,2 | 1,2 | 0,22 | 1,1 | - | 0,55 | 1,10 | - |
| 2,5 | 1,5 | 0,25 | 1,2 | 0,3 | 0,63 | 1,25 | 0,4 |
| 3 | 2,0 | 0,30 | 1,4 | 0,4 | 0,75 | 1,50 | 0,4 |
| 3,5 | 2,2 | 0,35 | 1,7 | 0,4 | 0,88 | 1,75 | 0,4 |
| 4 | 2,5 | 0,40 | 2,0 | 0,5 | 1,00 | 2,00 | 0,5 |
| 4,5 | 3,0 | 0,45 | 2,2 | - | 1,12 | 2,25 | - |
| 5 | 3,5 | 0,50 | 2,5 | 0,5 | 1,25 | 2,50 | 0,6 |
| 6 | 4,0 | 1,50 | 3,0 | 0,5 | 1,50 | 3,00 | 0,7 |
| 7 | 5,0 | 2,00 | 4,0 | 0,5 | 1,75 | 3,50 | 0,8 |
| 8 | 5,5 | 2,00 | 5,0 | 0,5 | 2,00 | 4,00 | 1,0 |
| 10 | 7,0 | 2,50 | 6,0 | 1,0 | 2,50 | 5,00 | 1,0 |
| 12 | 8,5 | 3,00 | 7,0 | 1,0 | 3,00 | 6,00 | 1,2 |
| 14 | 10,0 | 4,00 | 8,5 | 2,0 | 3,50 | 7,00 | 1,5 |
| 16 | 12,0 | 4,00 | 10,0 | 3,0 | 4,00 | 8,00 | 1,7 |
| 18 | 13,0 | 5,00 | 11,0 | 4,0 | 4,50 | 9,00 | 2,0 |
| 20 | 15,0 | 5,00 | 13,0 | 5,0 | 5,00 | 10,00 | 2,0 |
| 22 | 17,0 | 6,00 | 15,0 | 5,0 | 5,50 | 11,00 | 2,5 |
| 24 | 18,0 | 6,00 | 16,0 | 6,0 | 6,00 | 12,00 | 2,5 |
| 27 | 21,0 | 8,00 | - | 7,0 | 6,70 | 13,50 | - |
| 30 | 23,0 | 8,00 | - | 7,0 | 7,50 | 15,00 | - |
| 33 | 26,0 | 10,00 | - | 8,0 | 8,20 | 16,50 | - |
| 36 | 28,0 | 10,00 | - | 8,0 | 9,00 | 18,00 | - |
| 39 | 30,0 | 12,00 | - | 8,0 | 9,70 | 19,50 | - |
| 42 | 32,0 | 12,00 | - | 8,0 | 10,50 | 21,00 | - |
| 45 | 35,0 | 14,00 | - | 11,0 | 11,20 | 22,50 | - |
| 48 | 38,0 | 14,00 | - | 14,0 | 12,00 | 24,00 | - |
| 52 | 42,0 | 16,00 | - | - | 13,00 | 26,00 | - |
* Для ≤М5 плоская часть на конусе не обязательна, допускается незначительное скругление конца.
