МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ШЕСТИГРАННЫЕ НОРМАЛЬНЫЕ (ТИП 1)

Класс точности С

Hexagon regular nuts (style 1). Product grade C

Дата введения — 2017—01—01

1 Область применения

Настоящий стандарт устанавливает характеристики шестигранных нормальных гаек (тип 1), с резьбой от М5 до М64 включительно, класса точности С.

В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ISO 724, ISO 898-2, ISO 965-1 и ISO 4759-1.

2 Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.

ISO 225:2010 Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions (Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров)

ISO 724:1993 ISO general-purpose metric screw threads — Basic dimensions (Резьбы метрические ISO общего назначения. Основные размеры)

ISO 898-2:2012 Mechanical properties of fasteners made of carbon steel and alloy steel — Part 2: Nuts with specified property classes — Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 2. Гайки установленных классов прочности с крупным и мелким шагом резьбы)

ISO 965-1:2013 ISO general-purpose metric screw threads — Tolerances — Part 1: Principles and basic data (Резьбы ISO метрические общего назначения. Часть 1. Принципы и основные данные)

ISO 3269:2000 Fasteners —Acceptance inspection (Изделия крепежные. Приемочный контроль)

ISO 4042:1999 Fasteners — Electroplated coatings (Изделия крепежные. Электролитические покрытия)

ISO 4759-1:2000 Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, В and С (Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С)

ISO 8992:2005 Fasteners — General requirements for bolts, screws, studs and nuts (Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек)

ISO 10683:2000 Fasteners — Non-electrolytically applied zinc flake coatings (Изделия крепежные. Неэлектролитические цинкламельные покрытия)

ISO 10684:2004 Fasteners — Hot dip galvanized coatings (Изделия крепежные. Покрытия, нанесенные методом горячего цинкования)

3 Размеры

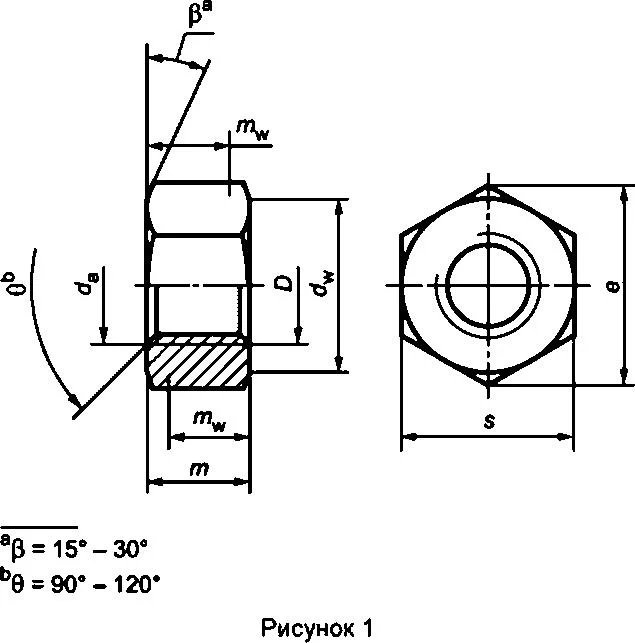

Размеры гаек указаны на рисунке 1 и в таблицах 1 и 2.

Символы и обозначения размеров — no ISO 225.

Таблица 1

Резьба D

М5

Мб

М8

М10

М12

М16

М20

ра

0.8

1

1.25

1.5

1.75

2

2.5



не менее

6,70

8,70

11,50

14,50

16,50

22,00

27,70

е

не менее

8,63

10,89

14,20

17,59

19,85

26,17

32,95

т

не более

5,60

6,40

7.90

9,50

12,20

15,90

19,00

не менее

4,40

4.90

6,40

8,00

10,40

14,10

16.90

mw

не менее

3,50

3,70

5,10

6,40

8,30

11,30

13,50

S

номин.= не более

8,00

10,00

13,00

16,00

18,00

24,00

30,00

не менее

7,64

9,64

12,57

15,57

17,57

23,16

29,16

Окончание таблицы 1

В миллиметрах

Резьба D

М24

МЗО

М36

М42

М48

М56

М64

ра

3

3.5

4

4.5

5

5.5

6



не менее

33,30

42,80

51,10

60,00

69,50

78,70

88,20

е

не менее

39,55

50,85

60,79

71,30

82,60

93,56

104,86

т

не более

22,30

26,40

31,90

34,90

38,90

45,90

52,40

не менее

20,20

24,30

29,40

32,40

36,40

43,40

49,40

mw

не менее

16,20

19,40

23,20

25,90

29,10

34,70

39,50

S

номин.= не более

36,00

46,00

55,00

65,00

75,00

85,00

95,00

не менее

35,00

45,00

53,80

63,10

73,10

82,80

92,80

а Р — шаг резьбы


Резьба D

М14

М18

М22

М27

МЗЗ

М39

M4S

М52

М60

рл

2

2,5

2.5

3

3,5

4

4,5

5

5.5



не менее

19,20

24.90

31,40

38,00

46,60

55,90

64,70

74,20

83,40

е

не менее

22,78

29,56

37,29

45,20

55,37

66,44

76,95

88,25

99,21

т

не более

13,90

16,90

20,20

24,70

29,50

34.30

36,90

42,90

48,90

не менее

12,10

15,10

18,10

22,60

27,40

31,80

34,40

40,40

46,40

mvt

не менее

9,70

12,10

14,50

18,10

21,90

25,40

27,50

32,30

37,10

$

номин.=
не более

21,00

27,00

34,00

41,00

50,00

60,00

70,00

80,00

90,00

не менее

20,16

26,16

33,00

40,00

49,00

58,80

68,10

78,10

87,80

а Р—шаг резьбы

Таблица 3

В миллиметрах

Технические требования и ссылочные стандарты

Материал

Сталь

Общие требования

Обозначение стандарта

ISO 8992

Резьба

Допуски

Обозначение стандарта

ISO 724, ISO 965-1

Механические свойства

Класс прочности

M5<D<M39:5

D > M39: no согласованию

Обозначение стандарта

D < M 39: ISO 898-2

D > M39: по согласованию (см. ISO 898-2:2012, приложение A)

Допуски

Класс точности

C



Обозначение стандарта

ISO 4759-1

Отделка — покрытие

Без покрытия

Требования к электролитическим покрытиям по ISO 4042

Требования к неэлектролитическим цинк-ламельным покрыти-
ям по ISO 10683

Требования к покрытиям, нанесенным методом горячего цин-
кования no ISO 10684

Дополнительные требования или другая отделка, или покры-
тие должны быть согласованы между поставщиком и заказ-
чиком

Приемка

Приемочный контроль по ISO 3269

4 Обозначение

Пример — Гайка шестигранная нормальная (тип 1) с резьбой М12 и класса прочности 5 обознача-
ется следующим образом:

Гайка шестигранная нормальная ГОСТ ISO 4034 — М12 — 5

Приложение ДА
(справочное)

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам

Таблица ДАЛ — Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам другого года издания

Обозначение ссылочного международного стандарта

Обозначение и наименование международного стандарта другого года издания

Степень соответствия

Обозначение и наименование межгосударственного стандарта

ISO 225:2010 Изделия крепежные Болты, винты, шпильки и гайки. Символы и обозначения размеров.







ISO 724:1993 Резьбы метрические ИСО общего назначения. Основные размеры



MOD

ГОСТ 24705—2004 (ИСО 724:1993)* Основные нормы взаимозаменяемости. Резьба метрическая Основные размеры

ISO 898-2:2012 Механические свойства крепежных изделий. Часть 2. Гайки с установленными значениями пробной нагрузки. Крупная резьба



IDT

ГОСТ ISO 898-2^ Механические свойства крепежных изделий из углеродистых и легированных сталей Часть 2. Гайки установленных классов прочности с крупным и мелким шагом резьбы

ISO 965-1:2013 Резьбы метрические ISO общего назначения. Допуски. Часть 1. Принципы и основные данные

ISO 965-1:1998 Резьбы метрические ISO общего назначения. Допуски Часть 1. Принципы и основные данные

MOD

ГОСТ 16093—2004 (ИСО 965-1:1998, ИСО 965-3:1998)* Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором (ISO 965-1:1998, MOD)

ISO 3269:2000 Изделия крепежные. Приемочный контроль

IDT

ГОСТ ISO З269Изделия крепежные. Приемочный контроль

ISO 4042:1999 Изделия крепежные. Электролитические покрытия

IDT

ГОСТ ISO 4042 Изделия крепежные. Электролитические покрытия

ISO 4759-1:2000 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А. В и С



IDT

ГОСТ ISO 4759-1 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, ВиС

ISO 8992:2005 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек



IDT

ГОСТ ISO 8992 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек

Окончание таблиц ДА. 1

Обозначение ссылочного международного стандарта

Обозначение и наименование международного стандарта другого года издания

Степень соответствия

Обозначение и наименование межгосударственного стандарта

ISO 10683:2000 Изделия крепежные. Неэлектролитические цинковые чешуйчатые покрытия

« 1)

ISO 10684:2004 Изделия крепежные. Покрытия, нанесенные методом горячего цинкования



IDT

ГОСТ ISO 10684 Изделия крепежные. Покрытия, нанесенные методом горячего цинкования

* Внесенные технические отклонения обеспечивают выполнение требований настоящего стандарта.

** Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта или гармонизированный с ним национальный стандарт (государственный стандарт) страны, на территории которой применяется настоящий стандарт. Информация о наличии перевода данного международного стандарта в национальном фонде стандартов или в ином месте, а также информация о действии на территории страны соответствующего национального (государственного) стандарта может быть приведена в национальных информационных данных, дополняющих настоящий стандарт.

Примечание — В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:

  • IDT — идентичные стандарты;
  • MOD — модифицированные стандарты.

Соответствует ISO 4034.
