ГОСТ 8381-73 Гайки круглые с радиально расположенными отверстиями класса точности А. Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ КРУГЛЫЕ С РАДИАЛЬНО |
ГОСТ
Взамен |
|
Конструкция и размеры |
|
|
Round nuts with radially spaced holes , product grade A . Design and dimensions |
Утвержден Постановлением Государственного комитета стандартов Совета Министров СССР от 19 декабря 1973 г. № 2716. Дата введения установлена
01.01.75
Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
Издание 2006 г. с Изменениями № 1, 2, утвержденными в марте 1980 г., декабре 1986 г. (ИУС 4-80, 3-87).
1. Настоящий стандарт распространяется на круглые гайки с радиально расположенными отверстиями с диаметром резьбы от 2 до 20 мм.

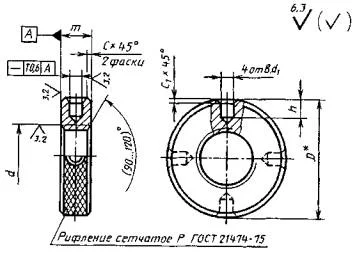

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
мм
| Номинальный диаметр резьбы d | Шаг резьбы | D | m | Н 13 | h +IT14 | c, не более | c1, не более | Шаг рифлении,P | |
|---|---|---|---|---|---|---|---|---|---|
| крупный | мелкий | ||||||||
| 2 | 0,4 | - | 5,5 | 2,0 | 1,0 | 1,2 | 0,3 | 0,1 | 0,6 |
| 2,5 | 0,45 | - | 7,0 | 2,2 | 1,2 | 1,5 | |||
| 3 | 0,5 | - | 8,0 | 2,5 | 1,5 | 1,7 | |||
| 4 | 0,7 | - | 10 | 3,4 | 2,0 | ||||
| 5 | 0,8 | - | 12 | 4,2 | 2,0 | 2,3 | 0,5 | 0,2 | 0,8 |
| 6 | 1,0 | - | 16 | 5,0 | 3,0 | 3,5 | |||
| 8 | 1,25 | 1,0 | 20 | 4,5 | 0,8 | 0,4 | 1,0 | ||
| 10 | 1,5 | 1,25 | 25 | 6,0 | 3,5 | ||||
| 12 | 1,75 | 28 | 5,0 | ||||||
| 16 | 2,0 | 1,5 | 32 | 7,0 | 4,0 | 6,0 | 1,2 | 0,6 | |
| 20 | 2,5 | 36 | 8,0 | ||||||
Пример условного обозначения гайки диаметром резьбыd= 12 мм, с крупным шагом резьбы с полем допуска 7Н, класса прочности 5, без покрытия:
ГайкаM12.5 ГОСТ 8381- 73
То же, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали 40Х с покрытием 02 толщиной 9 мкм:
Гайка М12×1,25.6Н.12.40Х.029 ГОСТ 8381-73
(Измененная редакция, Изм. № 1, 2).
3. Резьба - по ГОСТ 24705-2004 .
4. По заказу потребителя допускается изготовление гаек без рифления.
5. Поверхности отверстий «под ключ» стальных гаек должны иметь твердость 37,5 . . . 43,5 HRCэ.
6. Стальные гайки должны быть подвергнуты объемной термической обработке до твердости 28 . . . 33,5 HRCэ.
3 - 6.(Измененная редакция, Изм. № 2).
7. По заказу потребителя допускается стальные гайки изготовлять без термообработки.
8. Допуск перпендикулярности опорной поверхности гайки относительно оси резьбы - по 10-й степени точности ГОСТ 24643-81.
9. Допуск параллельности опорных поверхностей гайки - по 10-й степени точности ГОСТ 24643-81.
8, 9.(Измененная редакция, Изм. № 2).
10. По заказу потребителя гайки должны быть размагничены.
11. Остальные технические требования - по ГОСТ 1759.0-87.
12. Теоретическая масса гаек указана в приложении.
13. Неуказанные допуски размеров, формы и расположения поверхностей - по ГОСТ 1759.1-82.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
Масса стальных гаек с крупным шагом резьбы
| Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг ≈ |
|---|---|
| 2 | 0,304 |
| 2,5 | 0,532 |
| 3 | 0,750 |
| 4 | 1,690 |
| 5 | 2,960 |
| 6 | 6,160 |
| 8 | 9,670 |
| 10 | 18,64 |
| 12 | 23,01 |
| 16 | 32,33 |
| 20 | 44,72 |
| - |
Примечание. Для определения массы гаек из других материалов величины масс, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.
Соответствует DIN 1816.
