ГОСТ 3032-76 Гайки-барашки. Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ-БАРАШКИ Конструкция и размеры Fly nuts. Construction and dimensions |
ГОСТ
Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 10 мая 1976 г. № 1123 дата введения установлена
01.07.77
Ограничение срока действия снято Постановлением Госстандарта от 13.04.92 № 389
Издание 2006 г. с Изменениями № 1, 2, утвержденными в декабре 1981 г., декабре 1986 г. (ИУС 3-82, 2-87).
1. Настоящий стандарт распространяется на гайки-барашки класса точности В с диаметром резьбы от 3 до 24 мм.
(Измененная редакция, Изм. № 2).

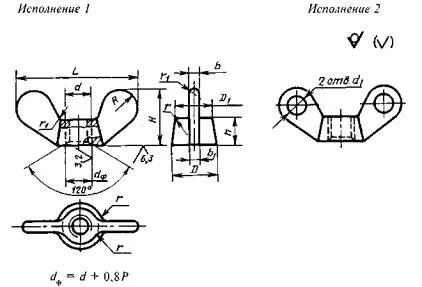

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
мм
| Номинальный диаметр резьбыd | М3 | М4 | М5 | М6 | М8 | М10 | M 12 | (М14) | М16 | (М18) | М20 | М24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы P | крупный | 0,5 | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | ||
| мелкий | - | - | - | - | 1,0 | 1,25 | 1,5 | 2 | |||||
| D | 7 | 8 | 10 | 12 | 15 | 18 | 22 | 26 | 30 | 32 | 34 | 45 | |
| D1 | 6 | 7 | 8 | 10 | 13 | 15 | 19 | 22 | 26 | 28 | 30 | 38 | |
| L | 20 | 24 | 28 | 32 | 40 | 48 | 55 | 60 | 70 | 75 | 85 | 100 | |
| Н | 8 | 10 | 12 | 14 | 18 | 22 | 26 | 30 | 32 | 34 | 38 | 48 | |
| hjs15 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |||
| b | 1,2 | 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 7,0 | 9,0 | ||
| b1 | 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 11 | ||
| d1H16 | - | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,5 | 9,0 | 10,0 | 11,0 | 11,5 | 15,0 | |
| R≈ | 3,0 | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,5 | 9,0 | 10,0 | 11,0 | 11,5 | 15,0 | |
| r, не более | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 11,0 | |
| r1, не менее | - | 1,0 | 1,5 | 2,5 | |||||||||
Примечание. Размеры гаек, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения гайки-барашка диаметром резьбыd= 10 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, без покрытия:
Гайка М10 - 6Н.6 ГОСТ 3032-76
То же исполнения 2, с мелким шагом резьбы с полем допуска 6Н, из материала Л63 группы 32, с покрытием никелевым толщиной 6 мкм:
Гайка 2.М10×1,5 - 6Н.32.036 ГОСТ 3032-76
(Измененная редакция, Изм. № 1, 2).
3. По требованию потребителя гайки-барашки должны быть изготовлены с отверстиями в ушках.
4. Резьба - по ГОСТ 9150-2002, ГОСТ 24705-2004; поле допуска 6Н - по ГОСТ 16093-2004. По требованию потребителя резьба должна быть изготовлена с полем допуска 5 H 6 H или 6 G .
(Измененная редакция, Изм. № 1, 2).
5. Допуск перпендикулярности опорной поверхности гайки относительно оси резьбы - 0,0175×0,8D.
(Измененная редакция, Изм. № 1).
6. Предельные отклонения размеров, получаемых штамповкой, - по II классу точности ГОСТ 7505-89, литьем - по II классу точности ГОСТ 26645-85.
7. Допуск соосности оси резьбового отверстия относительно оси конуса в диаметральном выражении - 2 IT 15.
8. Для изготовления гаек-барашек допускается применение стали марок 25Л, 35Л, 40Л, 45Л по ГОСТ 977-88 и чугуна по ГОСТ 1215-79 или ГОСТ 7293-85.
Гайки-барашки из указанных материалов контролю на испытательную нагрузку не подвергаются.
7, 8.(Измененная редакция, Изм. № 1).
9. Остальные технические требования - по ГОСТ 1759.0-87 для гаек класса точности В.
(Измененная редакция, Изм. № 1, 2).
9а. Дефекты размеров, отклонения формы и расположения - по ГОСТ 1759.1-82.
9б. Дефекты поверхности и методы контроля - по ГОСТ 1759.3-83.
9а, 9б.(Введены дополнительно, Изм. № 2).
10. Теоретическая масса гаек дана в приложении.
ПРИЛОЖЕНИЕ
Справочное
Теоретическая масса стальных гаек с крупным шагом резьбы
| Номинальный диаметр резьбыd, мм | Масса 1000 шт., кг ≈ |
|---|---|
| 3 | 1,521 |
| 4 | 2,735 |
| 5 | 4,563 |
| 6 | 7,817 |
| 8 | 14,90 |
| 10 | 24,76 |
| 12 | 43,41 |
| 14 | 66,19 |
| 16 | 94,42 |
| 18 | 113,7 |
| 20 | 141,8 |
| 24 | 310,6 |
Для определения массы гаек из других материалов указанные в таблице массы следует умножить на коэффициенты:
0,356 - для алюминиевого сплава;
1,08 - для латуни;
0,92 - для ковкого чугуна.
Соответствует DIN 314.
