ГОСТ 11871-88 Гайки круглые шлицевые. Технические условия
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ КРУГЛЫЕ ШЛИЦЕВЫЕ КЛАССА ТОЧНОСТИ А |
ГОСТ |
|
Технические условия |
|
|
Slotted round nuts , product grade A . Specifications |
Дата введения 01.01.89
Настоящий стандарт распространяется на круглые шлицевые гайки с номинальным диаметром резьбы от 6 до 200 мм.
Содержание
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
3. ПРИЕМКА
4. МЕТОДЫ КОНТРОЛЯ
5. УПАКОВКА И МАРКИРОВКА
ПРИЛОЖЕНИЕ 1 Справочное МАССА СТАЛЬНЫХ ГАЕК
ПРИЛОЖЕНИЕ 2 Справочное ДОПУСКАЕМЫЕ ОСЕВЫЕ НАГРУЗКИ ДЛЯ ШЛИЦЕВЫХ ГАЕК ИСПОЛНЕНИЯ 1 ИЗ СТАЛИ МАРКИ 35
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

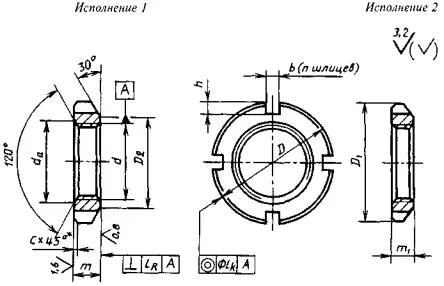

1.1. Размеры гаек должны соответствовать указанным на чертеже и в табл. 1.
* Допускается вместо фаски скругление радиусомR=cи отсутствие фаски для исполнения 2.
Таблица 1
мм
| Номинальный диаметр резьбы d | Шаг резьбы P | D | m | D 1 | m1 | D2 | da | b | h | c , не более | Число шлицев n | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| не менее | не более | |||||||||||
| 6 | 0,50 | 16 | 5 | 16 | 4 | 11,5 | 6 | 6,75 | 4 | 1,5 | 0,6 | 4 |
| 8 | 1,00 | 22 | 6 | 18 | 5 | 13,5 | 8 | 8,75 | ||||
| 10 | 1,25 | 24 | 8 | 20 | 15,5 | 10 | 10,80 | |||||
| 12 | 26 | 22 | 6 | 17,5 | 12 | 13,00 | 6 | |||||
| 14 | 1,50 | 28 | 24 | 18,5 | 14 | 15,10 | 2,0 | |||||
| 16 | 30 | 28 | 22,0 | 16 | 17,30 | |||||||
| 18 | 32 | 30 | 24,0 | 18 | 19,40 | 1,0 | ||||||
| 20 | 34 | 32 | 26,0 | 20 | 21,60 | |||||||
| 22 | 38 | 10 | 36 | 7 | 29,0 | 22 | 23,80 | 2,5 | ||||
| 24 | 42 | 38 | 31,0 | 24 | 25,90 | |||||||
| 27 | 45 | 42 | 35,0 | 27 | 29,20 | |||||||
| 30 | 48 | 45 | 38,0 | 30 | 32,40 | |||||||
| 33 | 52 | 48 | 8 | 40,0 | 33 | 35,60 | 8 | 3,0 | ||||
| 36 | 55 | 50 | 42,0 | 36 | 38,90 | |||||||
| 39 | 60 | 56 | 48,0 | 39 | 42,10 | |||||||
| 42 | 65 | 60 | 52,0 | 42 | 45,40 | |||||||
| 45 | 1,5 | 70 | 63 | 55,0 | 45 | 48,60 | 6 | |||||
| 48 | 75 | 12 | 67 | 58,0 | 48 | 51,80 | 3,5 | |||||
| (50) | 78 | 70 | 61,0 | 50 | 52,00 | |||||||
| 52 | 80 | 52 | 54,00 | 10 | ||||||||
| 56 | 2,0 | 85 | 75 | 65,0 | 56 | 58,00 | 4,0 | 1,6 | ||||
| (58) | 90 | 80 | 70,0 | 58 | 60,00 | |||||||
| 60 | 60 | 62,00 | ||||||||||
| (62) | 95 | 85 | 75,0 | 62 | 64,00 | |||||||
| 64 | 64 | 66,00 | ||||||||||
| 68 | 100 | 15 | 90 | 80,0 | 68 | 70,00 | ||||||
| (70) | 70 | 72,00 | ||||||||||
| 72 | 105 | 95 | 10 | 85,0 | 72 | 75,00 | ||||||
| 76 | 110 | 76 | 80,00 | |||||||||
| 80 | 115 | 100 | 90,0 | 80 | 84,00 | |||||||
| 85 | 120 | 108 | 98,0 | 85 | 89,00 | |||||||
| 90 | 125 | 18 | 112 | 102,0 | 90 | 94,00 | 12 | |||||
| 95 | 130 | 118 | 108,0 | 95 | 99,00 | |||||||
| 100 | 2 | 135 | 125 | 115,0 | 100 | 104,00 | ||||||
| 105 | 140 | 130 | 120,0 | 105 | 109,00 | |||||||
| 110 | 2 | 150 | 22 | 138 | 12 | 125,0 | 110 | 114,00 | 14 | 5,5 | ||
| 115 | 155 | 145 | 132,0 | 115 | 120,00 | |||||||
| 120 | 160 | 150 | 137,0 | 120 | 125,00 | |||||||
| 125 | 165 | 155 | 142,0 | 125 | 130,00 | |||||||
| 130 | 170 | 160 | 147,0 | 130 | 135,00 | 8 | ||||||
| (135) | 175 | 26 | 165 | 152,0 | 135 | 140,00 | ||||||
| 140 | 180 | 170 | 157,0 | 140 | 145,00 | |||||||
| (145) | 190 | 175 | 162,0 | 145 | 150,00 | 2,5 | ||||||
| 150 | 200 | 180 | 167,0 | 150 | 155,00 | 16 | ||||||
| 160 | 3 | 210 | 190 | 177,0 | 160 | 162,00 | ||||||
| 170 | 220 | 30 | 202 | 189,0 | 170 | 172,00 | ||||||
| 180 | 230 | 215 | 14 | 202,0 | 180 | 185,00 | 7,5 | |||||
| 190 | 240 | 230 | 213,0 | 190 | 195,00 | |||||||
| 200 | 250 | 240 | 223,0 | 200 | 205,00 | |||||||
Примечания:
1. Допускается по соглашению между изготовителем и потребителем изготовлять гайки М45 - М125 с 4 шлицами.
2. Гайки с размерами, указанными в скобках, применять не рекомендуется.
Пример условного обозначения гайки исполнения 1, с диаметрами резьбыd= 16 мм, с мелким шагом резьбы 1,5 мм с полем допуска резьбы 6Н, из стали марки 35, с химическим окисным покрытием, пропитанным маслом:
Гайка М16×1,5 - 6Н.05.05 ГОСТ 11871-88
То же, из латуни Л63, без покрытия:
Гайка М16×1,5 - 6Н.32 ГОСТ 11871-88
То же, исполнения 2, с цинковым покрытием толщиной 9 мкм, хроматированным:
Гайка 2 М16×1,5 - 6Н.019 ГОСТ 11871-88
1.2. Резьба - по ГОСТ 24705.
1.3. Теоретическая масса стальных гаек указана в приложении 1.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Поле допуска резьбы - 6Н по ГОСТ 16093.
2.2. Поля допусков размеров и допуски расположения поверхностей должны соответствовать указанным в табл. 2.
Допуски углов по ГОСТ 8908.
Допускается по соглашению между изготовителем и потребителем изготовлять гайки с допуском перпендикулярности опорной поверхности к оси резьбыLR- по 11-й степени точности и шероховатостью поверхностейRa: 1,6; 3,2; 6,3 вместоRa: 0,8; 1,6; 3,2 - соответственно.
Таблица 2
| Обозначение размера или допуска | Поле допуска или допуск |
|---|---|
| D; D1 | h22 |
| D 2 | h24 |
| m ;m1 | h 14 |
| b | Н14 |
| h | Н14 |
| L r | По 9-й степени точности ГОСТ 24643 |
| L K | По 11-й степени точности ГОСТ 24643 |
2.3. Марки материалов и их условные обозначения должны соответствовать указанным в табл. 3.
Таблица 3
| Материал | Твердость по Бринеллю НВ, не менее | Условное обозначение марки (группы) | ||
|---|---|---|---|---|
| вид | марка | обозначение стандарта | ||
| Углеродистые стали | Ст 3 сп, Ст 3 кп | ГОСТ 380 | 90 | 02 |
| 20 | ГОСТ 1050 | 110 | 04 | |
| 35 | 140 | 05 | ||
| 45 | 170 | 06 | ||
| Легированные стали | 35Х | ГОСТ 4543 | 197 | 11 |
| 30ХГСА | 217 | |||
| Коррозионно-стойкие стали | 12Х18Н9Т 12Х18Н10Т | ГОСТ 5632 | - | 21 |
| 14Х17Н2 | 23 | |||
| Латунь | Л63 | ГОСТ 15527 | - | 32 |
2.4. Гайки должны изготовляться с покрытиями: цинковым хроматированным; кадмиевым хроматированным; окисным, пропитанным маслом; фосфатным пропитанным маслом или без покрытия. Выбор покрытия для определенного материала - по ГОСТ 9.303. Технические требования к покрытиям - по ГОСТ 9.301.
Условное обозначение покрытий - цифровое по ГОСТ 1759.0.
2.5. Твердость поверхностей шлицев гаек - не менее 372 HV или 38 HRCэ. Глубина закаленного слоя - не менее 1 мм.
По согласованию между изготовителем и потребителем допускается изготовлять гайки без термообработки.
2.6. Дефекты поверхности гаек - по ГОСТ 1759.3.
3. ПРИЕМКА
Правила приемки гаек - по ГОСТ 17769.
4. МЕТОДЫ КОНТРОЛЯ
4.1. Контроль внешнего вида гаек должен проводиться визуально без применения увеличительных приборов в помещении с освещенностью не менее 300 лк. Допускается в спорных случаях применять лупу с 2,5 - 3-кратным увеличением.
4.2. Контроль размеров и допусков расположения поверхностей - по ГОСТ 1759.1.
4.3. Твердость термически обработанных гаек следует определять по ГОСТ 2999 или по ГОСТ 9013. Арбитражным является измерение твердости по ГОСТ 2999.
4.4. Шероховатость поверхности следует проверять путем сравнения с образцами шероховатости по ГОСТ 9378.
Допускается контролировать шероховатость поверхностей приборами. Шероховатость резьбы проверяется на боковых поверхностях профиля.
4.5. Контроль дефектов - по ГОСТ 1759.3.
4.6. Контроль покрытий - по ГОСТ 9.302.
4.7. Допускаемые осевые нагрузки для гаек исполнения 1 из стали 35 с номинальным диаметром резьбы до 48 мм приведены в приложении 2.
5. УПАКОВКА И МАРКИРОВКА
Упаковка гаек и маркировка тары - по ГОСТ 18160.
ПРИЛОЖЕНИЕ 1
Справочное
МАССА СТАЛЬНЫХ ГАЕК
| Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг | |
|---|---|---|
| Исполнение 1 | Исполнение 2 | |
| 6 | 5,337 | 4,215 |
| 8 | 12,154 | 6,727 |
| 10 | 19,812 | 8,025 |
| 12 | 21,665 | 10,695 |
| 14 | 22,951 | 11,359 |
| 16 | 26,690 | 16,423 |
| 18 | 29,094 | 18,147 |
| 20 | 31,669 | 19,826 |
| 22 | 50,674 | 30,001 |
| 24 | 63,426 | 32,306 |
| 27 | 69,409 | 39,148 |
| 30 | 75,604 | 42,770 |
| 33 | 81,455 | 50,319 |
| 36 | 85,436 | 49,408 |
| 39 | 107,806 | 68,888 |
| 42 | 127,185 | 79,049 |
| 45 | 151,126 | 80,806 |
| 48 | 195,479 | 88,563 |
| (50) | 216,636 | 101,291 |
| 52 | 211,034 | 88,725 |
| 56 | 229,868 | 99,809 |
| (58) | 274,306 | 126,064 |
| 60 | 257,161 | 114,609 |
| (62) | 304,114 | 142,540 |
| 64 | 285,786 | 130,295 |
| 68 | 412,709 | 146,870 |
| (70) | 387,599 | 133,442 |
| 72 | 450,819 | 208,223 |
| 76 | 450,313 | 169,487 |
| 80 | 491,471 | 190,468 |
| 85 | 545,955 | 241,047 |
| 90 | 696,424 | 237,176 |
| 95 | 740,824 | 264,448 |
| 100 | 794,727 | 308,241 |
| 105 | 830,778 | 323,058 |
| 110 | 1195,489 | 439,750 |
| 115 | 1264,874 | 496,593 |
| 120 | 1315,300 | 517,529 |
| 125 | 1365,726 | 538,464 |
| 130 | 1389,556 | 544,893 |
| (135) | 1734,891 | 565,829 |
| 140 | 1795,497 | 586,764 |
| (145) | 2062,732 | 607,699 |
| 150 | 2319,784 | 620,345 |
| 160 | 2495,855 | 691,299 |
| 170 | 3328,462 | 793,840 |
| 180 | 3546,021 | 1081,209 |
| 190 | 3516,727 | 1259,375 |
| 200 | 4106,613 | 1324,895 |
| - | - | - |
Примечание. Для определения массы гаек, изготовленных из латуни, знамения массы, указанные в таблице, должны быть умножены на коэффициент 1,080.
ПРИЛОЖЕНИЕ 2
Справочное
ДОПУСКАЕМЫЕ ОСЕВЫЕ НАГРУЗКИ ДЛЯ ШЛИЦЕВЫХ ГАЕК ИСПОЛНЕНИЯ 1 ИЗ СТАЛИ МАРКИ 35
| Номинальный диаметр резьбы d, мм | Шаг резьбы P , мм | Испытательная нагрузка H, не менее |
|---|---|---|
| 6 | 0,5 | 13200 |
| 8 | 1,0 | 23500 |
| 10 | 1,25 | 36700 |
| 12 | 37200 | |
| 14 | 1,5 | 42800 |
| 16 | 50000 | |
| 18 | 57200 | |
| 20 | 65200 | |
| 22 | 90000 | |
| 24 | 96600 | |
| 27 | 105000 | |
| 30 | 123100 | |
| 33 | 135000 | |
| 36 | 155700 | |
| 39 | 158000 | |
| 42 | 161800 | |
| 45 | 180000 | |
| 48 | 240750 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.05.88 № 1395
3. Стандарт полностью соответствует СТ СЭВ 5957-87
4. ВЗАМЕН ГОСТ 11871-80
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 9.301 -86 | 2.4 |
| ГОСТ 9.302 -88 | 4.6 |
| ГОСТ 9.303 -84 | 2.4 |
| ГОСТ 380-94 | 2.3 |
| ГОСТ 1050-88 | 2.3 |
| ГОСТ 1759.0 -87 | 2.4 |
| ГОСТ 1759.1 -82 | 4.2 |
| ГОСТ 1759.3 -83 | 2.6, 4.5 |
| ГОСТ 2999 -75 | 4.3 |
| ГОСТ 4543-71 | 2.3 |
| ГОСТ 5632-72 | 2.3 |
| ГОСТ 8908 -81 | 2.2 |
| ГОСТ 9013 -59 | 4.3 |
| ГОСТ 9378 -93 | 4.4 |
| ГОСТ 15527-2004 | 2.3 |
| ГОСТ 16093 -2004 | 2.1 |
| ГОСТ 17769 -83 | 3 |
| ГОСТ 18160 -72 | 5 |
| ГОСТ 24643-81 | 2.2 |
| ГОСТ 24705 -2004 | 1.2 |
6. ПЕРЕИЗДАНИЕ 2006 г.
Соответствует DIN 546.
