    МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

    ГАЙКИ ДЛЯ БОЛТОВ РЕЛЬСОВЫХ
    СТЫКОВ ЖЕЛЕЗНОДОРОЖНОГО ПУТИ

    ТЕХНИЧЕСКИЕ УСЛОВИЯ

    МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
    ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

    Минск

    Предисловие

    1 РАЗРАБОТАН Госстандартом России

    ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

    2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

    За принятие проголосовали:

    Наименование государства

    Наименование национального органа по стандартизации

    Республика Беларусь

    Белстандарт

    Республика Кыргызстан

    Кыргызстандарт

    Республика Молдова

    Молдовастандарт

    Российская Федерация

    Госстандарт России

    Республика Таджикистан

    Таджикстандарт

    Туркменистан

    Туркменглавгосинспекция

    Украина

    Госстандарт Украины

    3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 № 160 межгосударственный стандарт ГОСТ 11532-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95

    4 ВЗАМЕН ГОСТ 11532-76

    МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

    ГАЙКИ ДЛЯ БОЛТОВ РЕЛЬСОВЫХ СТЫКОВ
    ЖЕЛЕЗНОДОРОЖНОГО ПУТИ

    Техническиеусловия

    Nats for rail joints Specifications

    ГОСТ
    11532-93

    Дата введения 01.01.95

    Настоящий стандарт распространяется на гайки классов точности В и С к болтам диаметрами М22, М24 и М27, применяемым для скрепления стыков железнодорожных рельсов.

    Требования настоящего стандарта являются обязательными.

    При поставке гаек на экспорт как отдельных изделий следует учитывать требования настоящего стандарта и ГОСТ 16018.

    1. КОНСТРУКЦИЯ И РАЗМЕРЫ

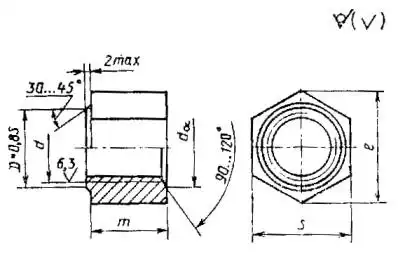

    1.1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

    Исполнение 1 (класс точности С)

    Исполнение 2 (класс точности В)

    Таблица 1

    мм

    d M 22 М21 М27
    Шаг резьбы Р 2,5 3,0
    S (прел. откл. - 1,0) 36 41
    е , не менее исполнения 1 38,8 44,4
    2 39,6 45,2
    da не менее 22 24 27
    не более 23,8 25,9 29,2
    du 33,2 33,2 38,0
    т Номин. 25 27 30
    Пред. откл. исполнения 1 ± 1,3 ± 1,5 ± 2,0
    2 ± 1,25

    Допуск симметричности шестигранника (размера под ключ) относительно оси отверстия в диаметральном выражении, не более

    2,0

    Примеры условного обозначения

    Гайка исполнения 1, класса точности С, диаметром резьбыd= 24 мм, с крупным шагом резьбы, с полем допуска 7Н, класса прочности 5:

    Гайка СМ24 - 7Н.5 ГОСТ 11532-93

    То же, исполнения 2, класса точности В:

    Гайка В2М24 - 7Н.5 ГОСТ 11532-93

    2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

    2.1. Гайка должна изготовляться в соответствии с требованиями настоящего стандарта и ГОСТ 1759.0 .

    2.2. Механические свойства гаек должны соответствовать классу прочности 5 или 8 по ГОСТ 1759.5 .

    2.3. Резьба - по ГОСТ 24705 .

    2.4. Поле допуска 7Н - по ГОСТ 16093 , допускается поле допуска 7 G .

    2.5. В гайках исполнения 1 допускается утяжка металла, приводящая к местному уменьшению высоты ребер не более 3 мм.

    2.6. Допускается изготовление гаек исполнения 2 без фаски под углом 30° на одном из ее торцев, а также с венчиком с одного торца толщиной не более 3 мм.

    2.7. Допуск отклонений формы и расположения поверхностей - по ГОСТ 1759.1.

    2.8. Допускаемые дефекты поверхности - по ГОСТ 1759.3.

    2.9. Масса гаек указана в приложении.

    2.10. На одной из опорных поверхностей гаек класса прочности 8 должна наноситься буква - «П».

    2.11. Упаковка гаек и маркировка тары - по ГОСТ 18160 .

    3. ПРИЕМКА

    3.1. Правила приемки - по ГОСТ 17769 для изделий классов точности В и С.

    3.2. Испытание механических свойств гаек должно проводиться по требованию потребителя по ГОСТ 1759.5 .

    4. МЕТОДЫ КОНТРОЛЯ

    4.1. Контроль внешнего вида гаек должен производиться без применения увеличительных приборов.

    4.2. Методы контроля размеров - по ГОСТ 1759.1.

    4.3. Контроль дефектов поверхности - по ГОСТ 1759.3.

    5. ТРАНСПОРТИРОВАНИЕ

    Транспортировать гайки следует совместно с болтами - по ГОСТ 11530 любым видом транспорта, кроме железнодорожных платформ.

    ПРИЛОЖЕНИЕ

    Справочное

    Теоретическая масса 1000 гаек для болтов, кг

    Размер гайки Масса гаек исполнения
    1 2
    М22 154 152
    М24 155 153
    М27 222 220

    Примечания :

    1. Масса гаек определена исходя из номинальных размеров и плотности стали 7850 кг/м3.

    2. В случае, когда возможно применение гаек как исполнения 1, так и исполнения 2, в конструкторской документации должна указываться масса гаек исполнения 2.

    ИНФОРМАЦИОННЫЕ ДАННЫЕ

    ССЫЛОЧНЫЕ НОРМАТИВНО ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

    Обозначение НТД, на который дана ссылка Номер пункта
    ГОСТ 1759.0-87 2.1
    ГОСТ 1759.1-82 2.7 ; 4.2
    ГОСТ 1759.3-83 2.8 ; 4.3
    ГОСТ 1759.5-67 2.2 ; 3.2
    ГОСТ 11530-93 5
    ГОСТ 16018-79 Вводная часть
    ГОСТ 16093-1 2.4
    ГОСТ 17769-83 3.1 .
    ГОСТ 18160-72 2.11
    ГОСТ 24705-81 2.3
