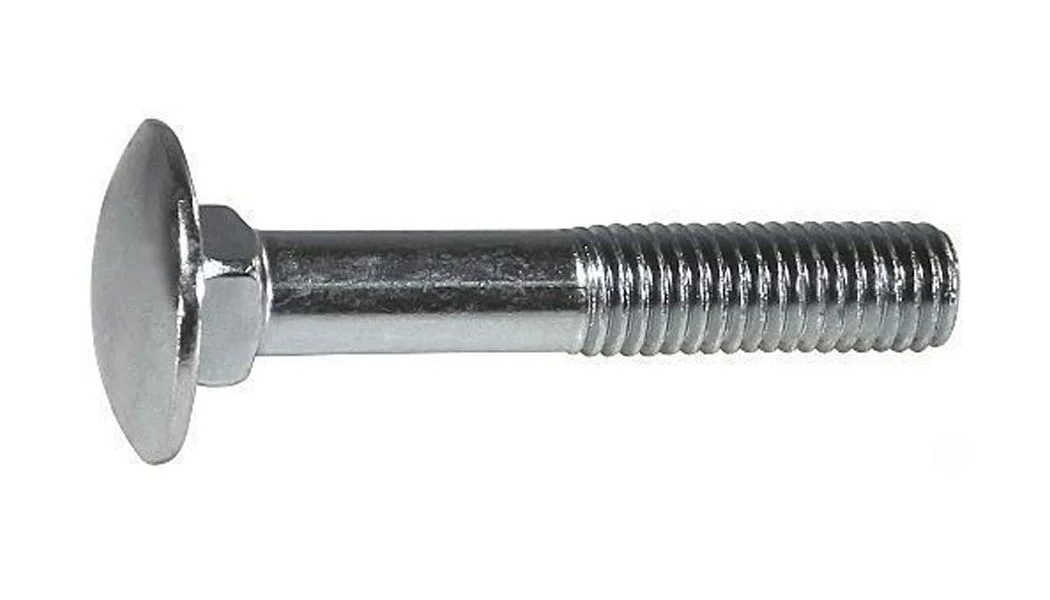

По российскому стандарту ГОСТ 7802-81 изготавливаются болты, снабжённые полукруглой головкой увеличенного размера и квадратным подголовником. Специальный крепеж предназначен для прочной фиксации в отверстии, подголовник препятствует самопроизвольному раскручиванию. Благодаря увеличенному диаметру головки крепеж может использоваться для соединения тонколистовых деталей: давление на материал снижается, это позволяет избежать трещин и других повреждений. Болты такого типа востребованы в мебельной промышленности и не только.
Материалы изготовления
Крепежные изделия могут изготавливаться из углеродистых сталей различных марок с классом прочности 3,6; 4,6; 4,8; 5,6; 5,8; 8,8. Высокопрочные болты рассчитаны на большие статические и динамические нагрузки, они обеспечивают надежное скрепление деталей с защитой от самопроизвольного ослабления соединения. Болты могут снабжаться цинковым покрытием – гальваническая оцинковка создает тонкий защитный слой цветного металла, предотвращающий коррозию.
Крепеж такого типа также может изготавливаться из нержавеющей стали. Для производства используется сталь марок А2 и А4, она обладает повышенной стойкостью к коррозионному воздействию среды. Металлу не страшна повышенная важность и химическая активность атмосферы.
Технические характеристики
Болты с увеличенной головкой могут иметь следующие технические характеристики:
- Номинальный диаметр резьбы варьируется в пределах от М5 до М24.
- Размер стороны квадратного подголовника составляет от 5 до 24 мм.
- Диаметр головки может составлять от 11 до 52 мм.
- Длина резьбовой части металлического стержня может составлять от 16 до 60 мм.
Большой размерный диапазон позволяет подобрать подходящие крепежные изделия для решения различных задач.
Возможности применения и условия заказа
Болты, изготовленные по стандарту ГОСТ 7802-81, стали широко востребованными в различных отраслях промышленного производства. Они используются в следующих направлениях:
- Машиностроение различных отраслей. Крепежные изделия такого типа используются для соединения различных деталей и узлов.
- Мебельное производство. Болты такого типа подходят для фиксации различных деталей из дерева, пластика, металла и других материалов.
- Строительная отрасль и отделочные работы. Болты подходят для соединения тонколистовых материалов, специальная форма головки обеспечивает эстетичный внешний вид соединения.
- Монтаж дорожных ограждений, сборка строительных каркасов и не только Болты высокой прочности способны выдерживать постоянные значительные нагрузки.
Это лишь некоторые возможные варианты применения. Крепежная продукция такого типа стала универсальным решением для фиксации различных деталей и узлов, болты не допускают ослабления резьбового соединения. Они могут использоваться совместно с гайками и шайбами соответствующего размера.
Приобрести оптовую партию крепежной продукции на выгодных условиях предлагается в компании «Трайв-Комплект». Наша организация на постоянных условиях сотрудничает с крупными изготовителями крепежа, оптовые партии товара поставляются по всей территории России. Гарантируется высокое качество и соответствие стандартам, также возможен подбор аналогов по другим системам стандартизации. Получите консультации специалистов и закажите оптовую партию продукции любого объема на выгодных условиях. Возможно постоянное сотрудничество с предприятиями и розничными магазинами.

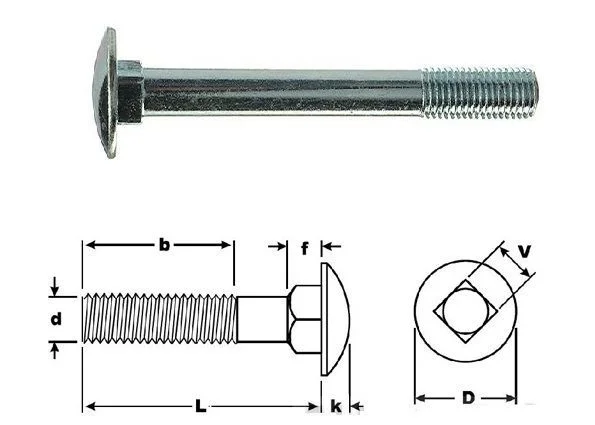

Размеры болтов ГОСТ 7802-81 в мм
| d | P | D | k | R | V | f | b | |
|---|---|---|---|---|---|---|---|---|
| l≤120 | l>120 | |||||||
| М5 | 0,8 | 11 | 2,5 | 8 | 5 | 3 | 16 | - |
| М6 | 1 | 14 | 3 | 11 | 6 | 4 | 18 | - |
| М8 | 1,25 | 18 | 4 | 14 | 8 | 5 | 22 | - |
| М10 | 1,5 | 23 | 5 | 18 | 10 | 6 | 26 | 32 |
| М12 | 1,75 | 28 | 6 | 22 | 12 | 8 | 30 | 36 |
| М16 | 2 | 35 | 8 | 26 | 16 | 10 | 38 | 44 |
| М20 | 2,5 | 44 | 10 | 32 | 20 | 12 | 46 | 52 |
| М24 | 3 | 52 | 12 | 39 | 24 | 15 | 54 | 60 |
Обозначения:
d - номинальный диаметр резьбы
d1- диаметр стержня, примерно равен номинальному диаметру резьбы или среднему диаметру резьбы
P - шаг резьбы
D - диаметр головки
k - высота головки
R - радиус сферы
V - размер стороны квадратного подголовка
f - высота подголовка, не менее
b - длина резьбы
l - длина стержня с подголовком болта
